9 Montage- und Servicearbeiten
Änderungen aufgrund technischer Verbesserungen vorbehalten!
34
9.2.2 Montageplatte anbringen
Die Montagefläche muss eben sein, damit sich die Montageplatte
beim Anschrauben nicht krümmt.
2
3

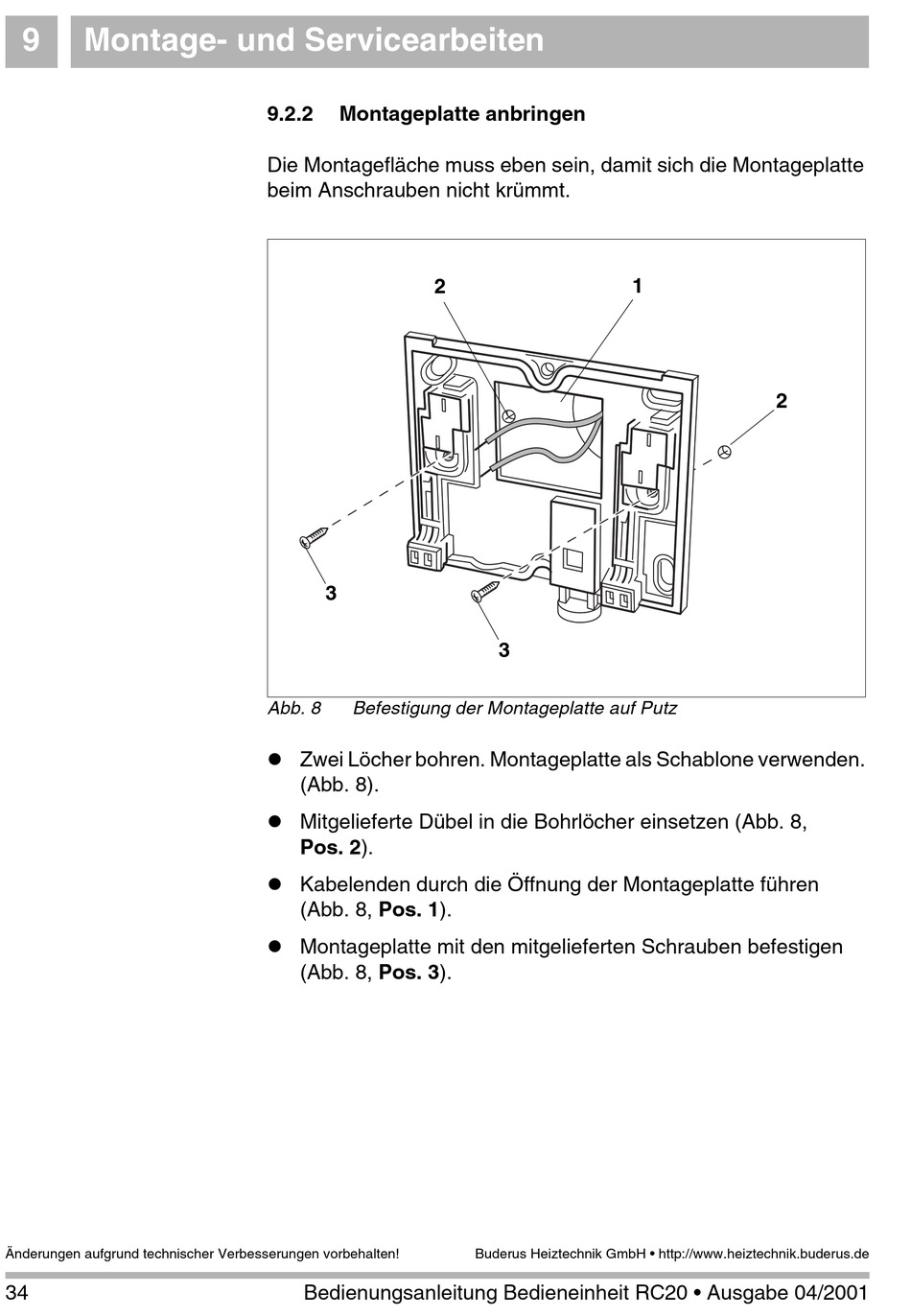

Abb. 8 Befestigung der Montageplatte auf Putz
l Zwei Löcher bohren. Montageplatte als Schablone verwenden.
(Abb. 8).
l Mitgelieferte Dübel in die Bohrlöcher einsetzen (Abb. 8,
Pos. 2).
l Kabelenden durch die Öffnung der Montageplatte führen
(Abb. 8, Pos. 1).
l Montageplatte mit den mitgelieferten Schrauben befestigen
(Abb. 8, Pos. 3).
Bedienungsanleitung Bedieneinheit RC20 • Ausgabe 04/2001
1
3
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
2
