PG-M20S
PG-M20X

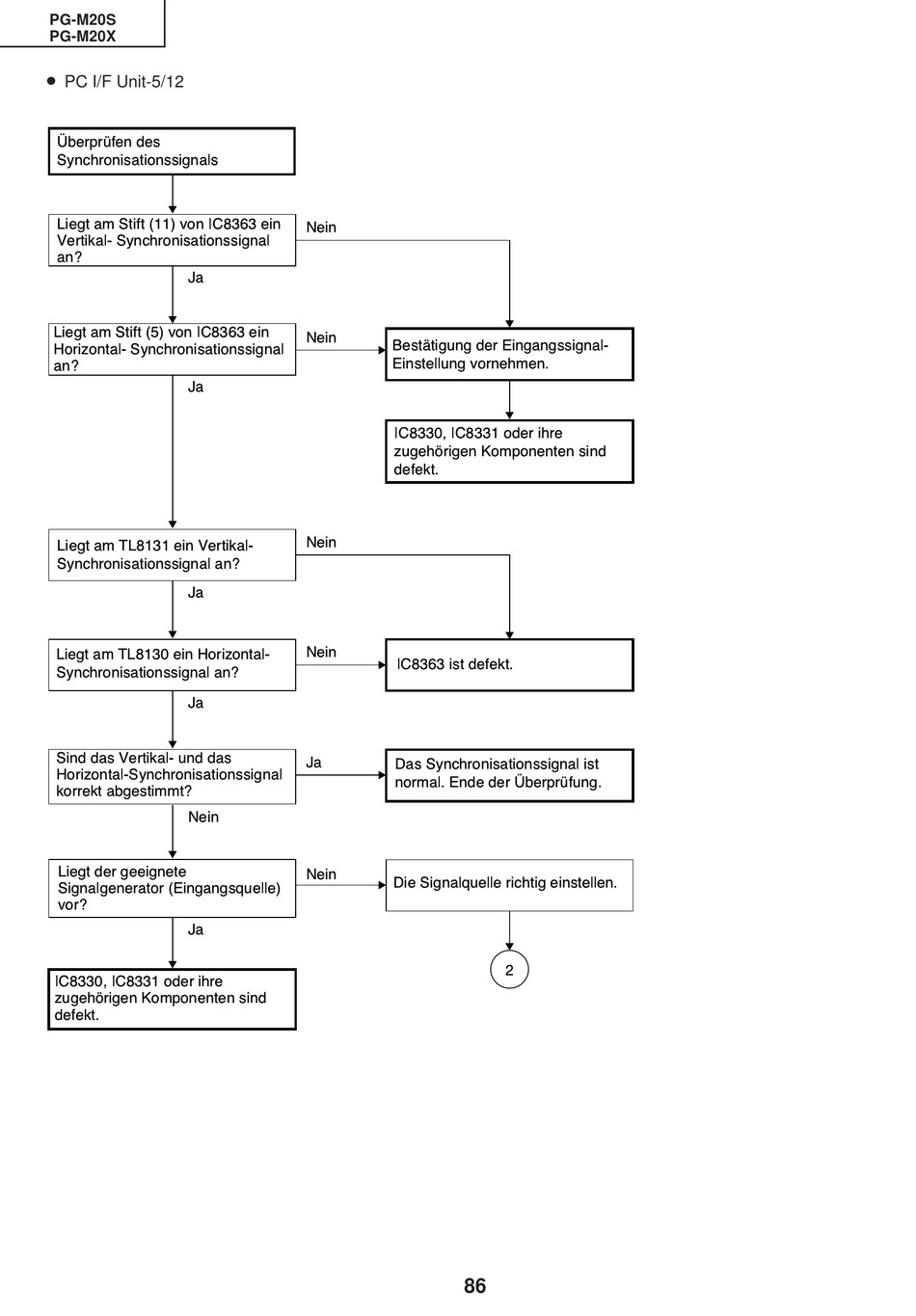

» PC I/F Unit-5/12
†berprŸfen des
Synchronisationssignals
Liegt am Stift (11) von IC8363 ein
Vertikal- Synchronisationssignal
an?
Ja
Liegt am Stift (5) von IC8363 ein
Horizontal- Synchronisationssignal
an?
Ja
Liegt am TL8131 ein Vertikal-
Synchronisationssignal an?
Ja
Liegt am TL8130 ein Horizontal-
Synchronisationssignal an?
Ja
Sind das Vertikal- und das
Horizontal-Synchronisationssignal
korrekt abgestimmt?
Nein
Liegt der geeignete
Signalgenerator (Eingangsquelle)
vor?
Ja
IC8330, IC8331 oder ihre
zugehšrigen Komponenten sind
defekt.
Nein
Nein
BestŠtigung der Eingangssignal-
Einstellung vornehmen.
IC8330, IC8331 oder ihre
zugehšrigen Komponenten sind
defekt.
Nein
Nein
IC8363 ist defekt.
Ja
Das Synchronisationssignal ist
normal. Ende der †berprŸfung.
Nein
Die Signalquelle richtig einstellen.
86
