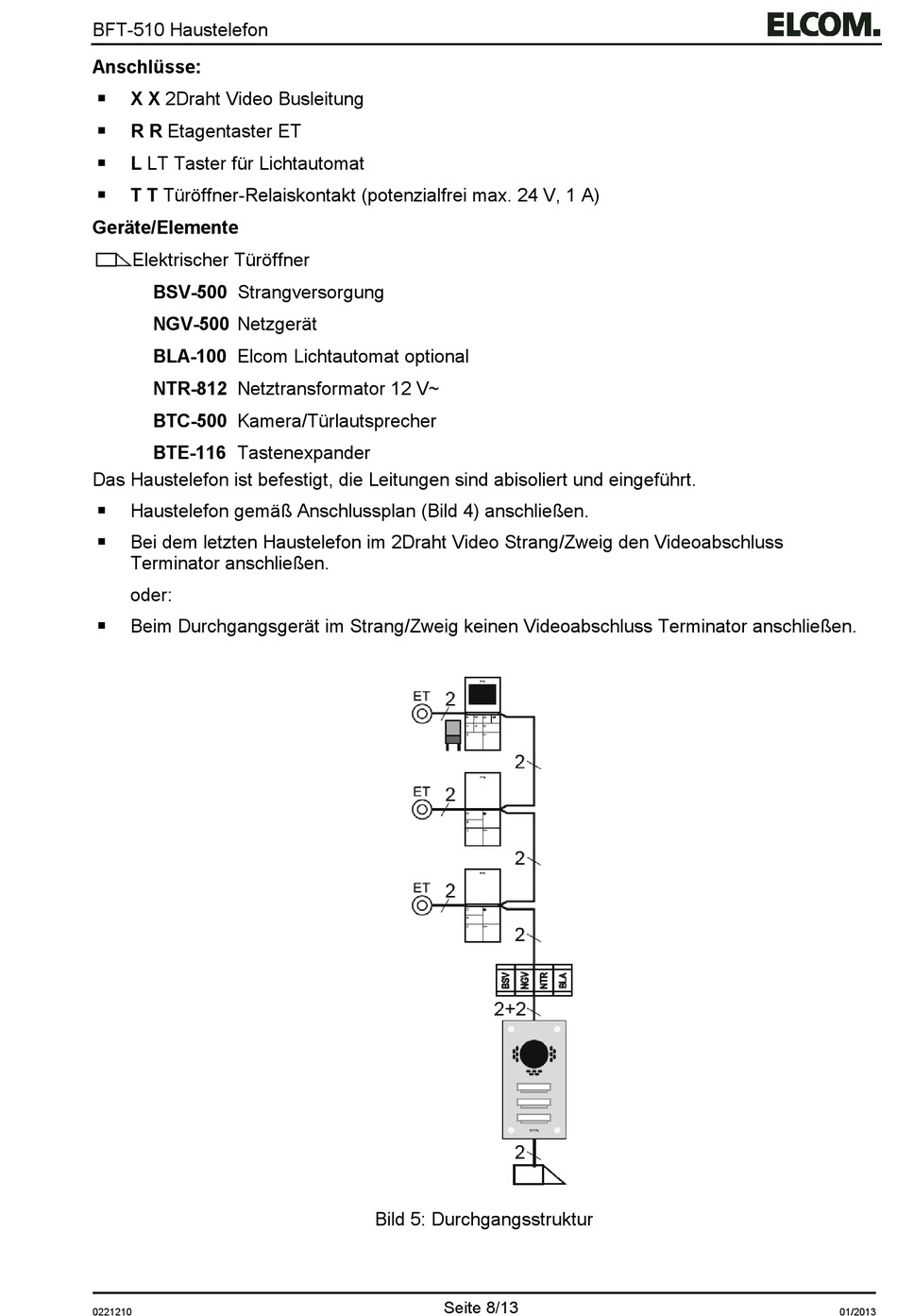

BFT-510 Haustelefon
Anschlüsse:
X X 2Draht Video Busleitung
R R Etagentaster ET
L LT Taster für Lichtautomat
T T Türöffner-Relaiskontakt (potenzialfrei max. 24 V, 1 A)
Geräte/Elemente
Elektrischer Türöffner
BSV-500 Strangversorgung
NGV-500 Netzgerät
BLA-100 Elcom Lichtautomat optional
NTR-812 Netztransformator 12 V~
BTC-500 Kamera/Türlautsprecher
BTE-116 Tastenexpander
Das Haustelefon ist befestigt, die Leitungen sind abisoliert und eingeführt.
Haustelefon gemäß Anschlussplan (Bild 4) anschließen.
Bei dem letzten Haustelefon im 2Draht Video Strang/Zweig den Videoabschluss
Terminator anschließen.
oder:
Beim Durchgangsgerät im Strang/Zweig keinen Videoabschluss Terminator anschließen.
0221210
Bild 5: Durchgangsstruktur
Seite 8/13
01/2013
