BFT-510 Haustelefon
Bei Stern-, Baumstruktur (Bild 6) oder Stichstrukturen (Bild 7) müssen Videoverteiler
verwendet werden.
Bei einer Stichstruktur ohne Videoverteiler (Hin- und Rückadern in einer Leitung) müssen
verseilte Leitungen (z.B. J-Y(ST)Y oder CAT) paaweise verwendet werden (Bild 8).
Die Anzahl der Video und Audio Haustelefone einer Anlage ist abhängig von der Anzahl der
Türstationen. Zusätzliche angeschlossene i2-BUS Komponenten (z.B. Lichtautomat BLA-100)
werden wie 2 Haustelefone gewertet.
Die Anzahl der Haustelefone je Zweig ist auf 16 begrenzt. Sind Video Haustelefone im Zweig
reduziert sich die Anzahl auf maximal 8 Haustelefone.
Mit Videoverteilern können weitere Zweige bis zum Maximalausbau realisiert werden. Bild 9
zeigt die je als Einbau und REG Variante verfügbaren Videoverteiler. Die Videoverteiler können
zur Verteilung oder zur Einkoppelung (Türstationen) der Video-Busleitung verwendet werden.
Nicht benutzte Anschlüsse (X/X) der Videoverteiler sind durch Aufstecken des Terminators
abzuschließen.
0221210

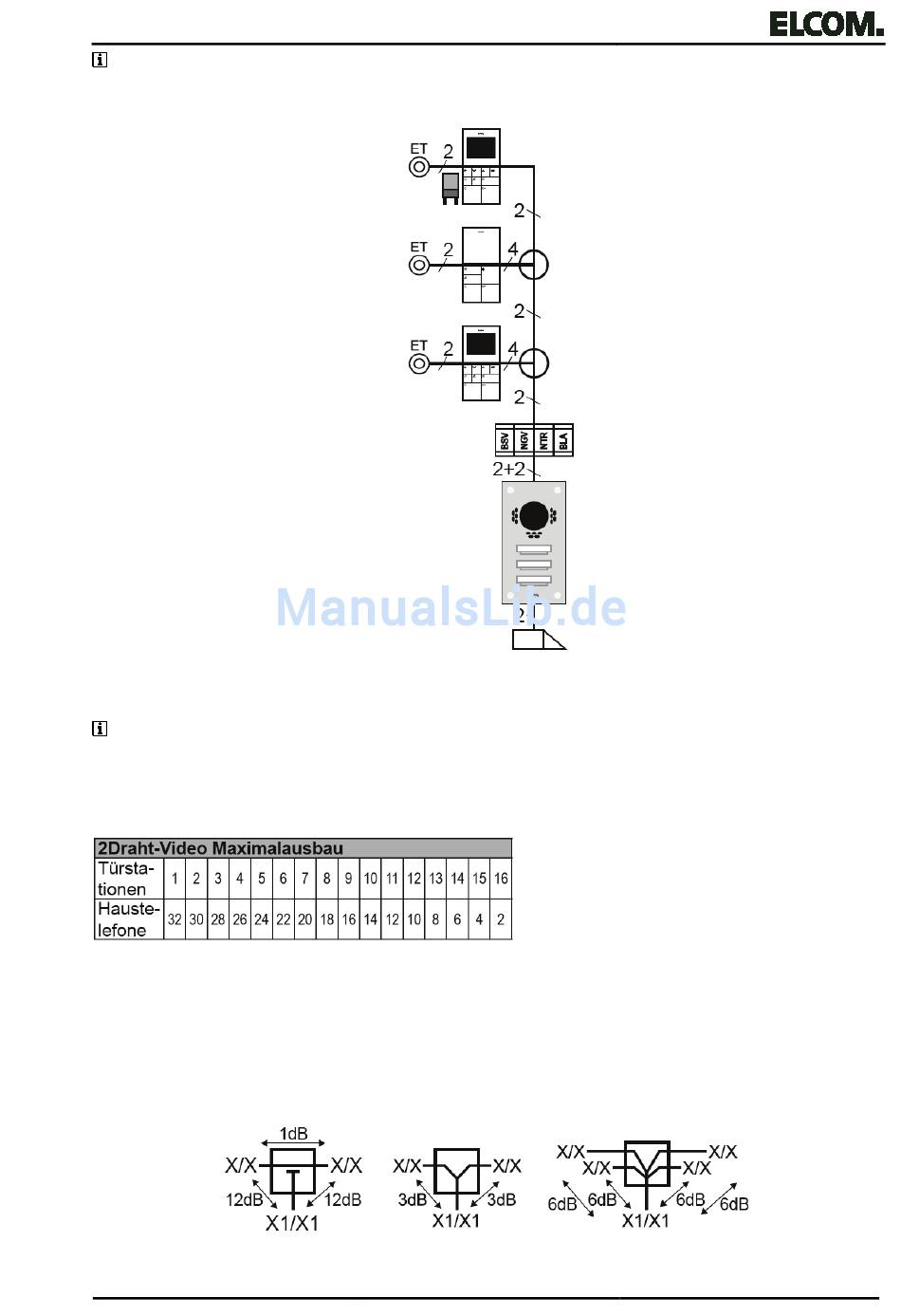

Bild 8: Stichstruktur ohne Videoverteiler
Bild 9: Verteilerübersicht
Seite 10/13
01/2013
