BFT-510 Haustelefon
Wohnung 1.
Leitungsdämpfung:
Verteilerdämpfung:
Dämpfung Wohnung 1.:
Dämpfung Wohnung 2.:
Dämpfung Wohnung 3.:
Dämpfung Wohnung 4.:
Die Länge aller angeschlossenen Busleitungen darf 1000 m nicht überschreiten.
Einseitiges Erden des Leitungsschirms in der Verteilung erhöht die Störfestigkeit.
Viele und unsaubere Klemmstellen/Leiter erhöhen den Übergangswiderstand und können
zu Störungen führen.
Verdrahtung mit mehreren Türstationen oder größere Mehrstrang Anlagen siehe
Systemhandbuch oder im Internet unter www.elcom.de.
6 Anhang
6.1 Technische Daten
BFT-510 (i2-BUS 2Draht-Video)
Versorgungsspannung X/X
Stromaufnahme Stand by
Terminator anklemmbar
Schutzart
Relative Feuchte
Bertriebstemperatur
Lager-/ Transporttemperatur
0221210

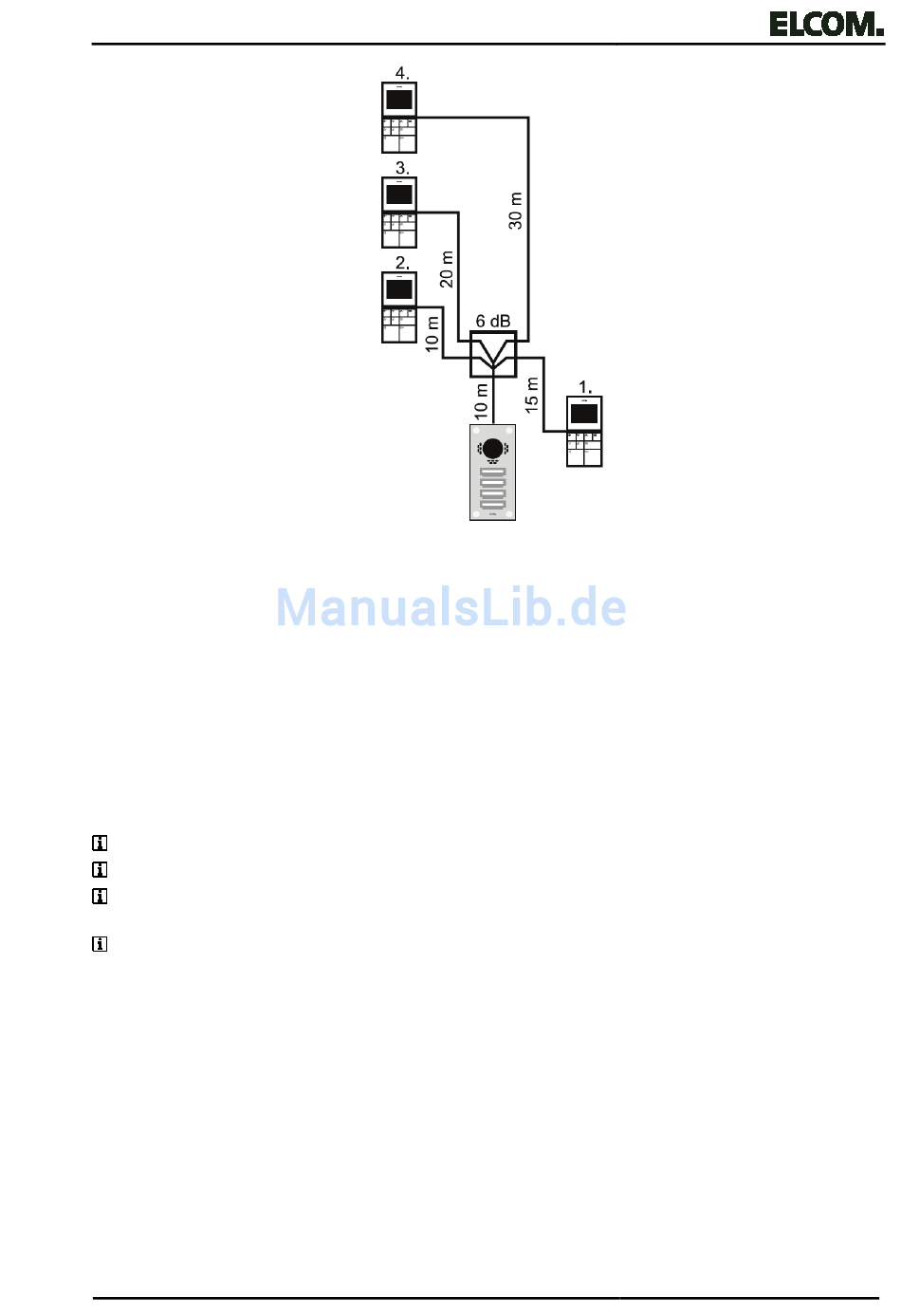

Bild 11: Wohnungs Beispiele
10 m + 15 m = 25 m
25 m x (2 dB / 10 m) = 5 dB
6 dB
5 dB + 6 dB = 11 dB
4 dB + 6 dB = 10 dB
6 dB + 6 dB = 12 dB
8 dB + 6 dB = 14 dB
Seite 12/13
19-25 V
ca. 10 mA
Z=100 Ω
IP30
0-65% (keine Betauung)
+5°C ... +40°C
-20°C ... +60°C
01/2013
