MONTAGE
32

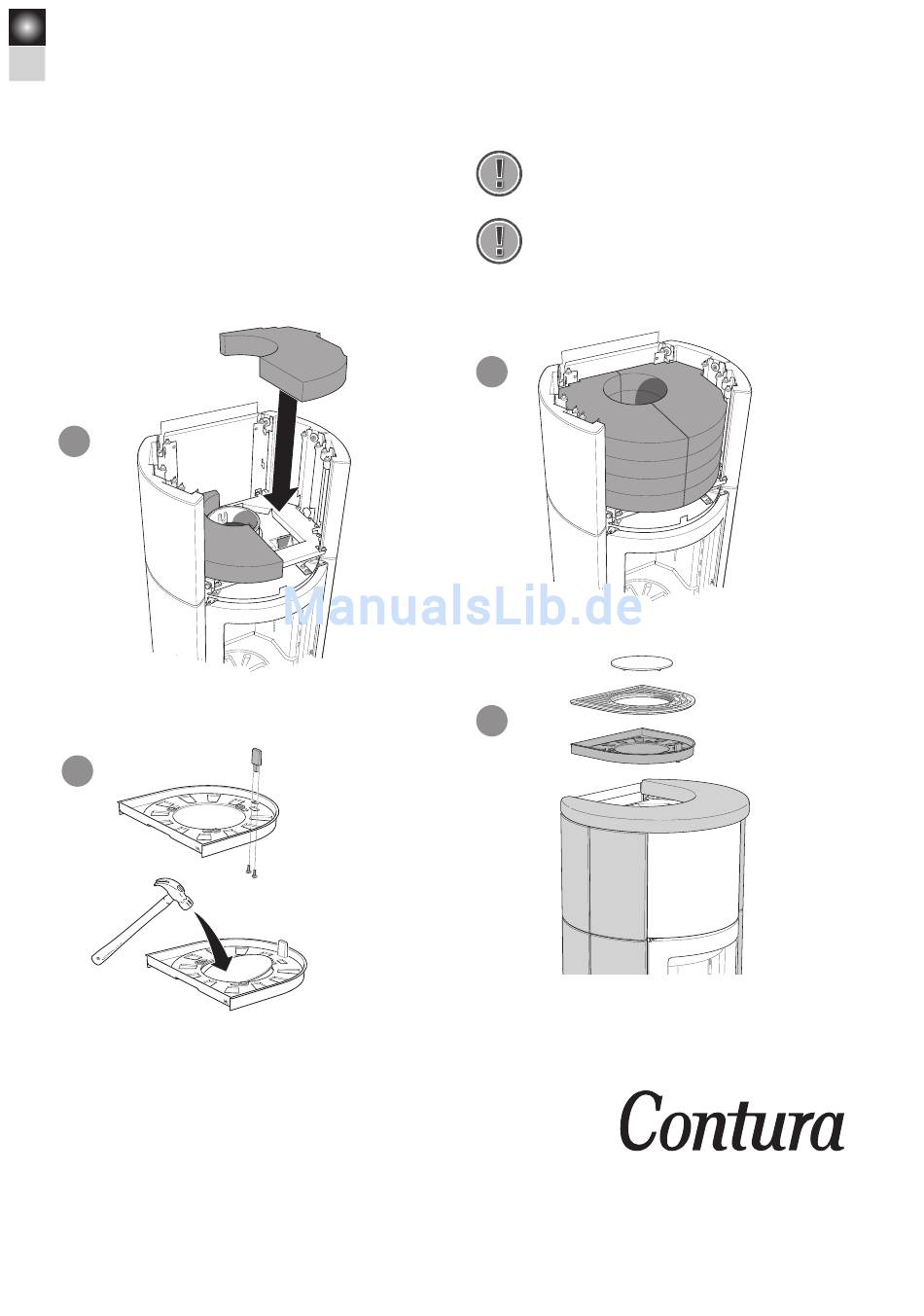

Montage des Speichersteins
Mit den Steinen wird eine Klappe geliefert. Schließen Sie die
Klappe nach dem letzten Holzauflegen, um eine höchstmögliche
Abkühlzeit zu bekommen. Die Klappe muss jedoch unbedingt
beim nächsten Anzünden wieder geöffnet werden. Ansonsten
wird die Konvektionsluft daran gehindert, den Einsatz während
der Befeuerung zu kühlen.
1
Stapeln Sie die Steine auf dem oberen Rahmen.
3
Montieren Sie den grauen oder schwarzen Klappenknauf gemäß
Abbildung. Bei einem oberseitig angeschlossenen Schornstein,
ist die Sollbruchstelle mit einem Hammer herauszuschlagen.
811110 IAV SE-EX C590T - 4
2013-04-22
!
Kaminöfen mit Ventilator dürfen nicht mit
Konvektionsklappen bestückt werden!
! Bei einem oberseitig angeschlossenen
Schornstein müssen Speicherstein und
Klappe vor dem Schornstein montiert werden.
2
4
Montieren Sie anschließend Oberseite, Klappe
und zuletzt das Warmluftgitter.
