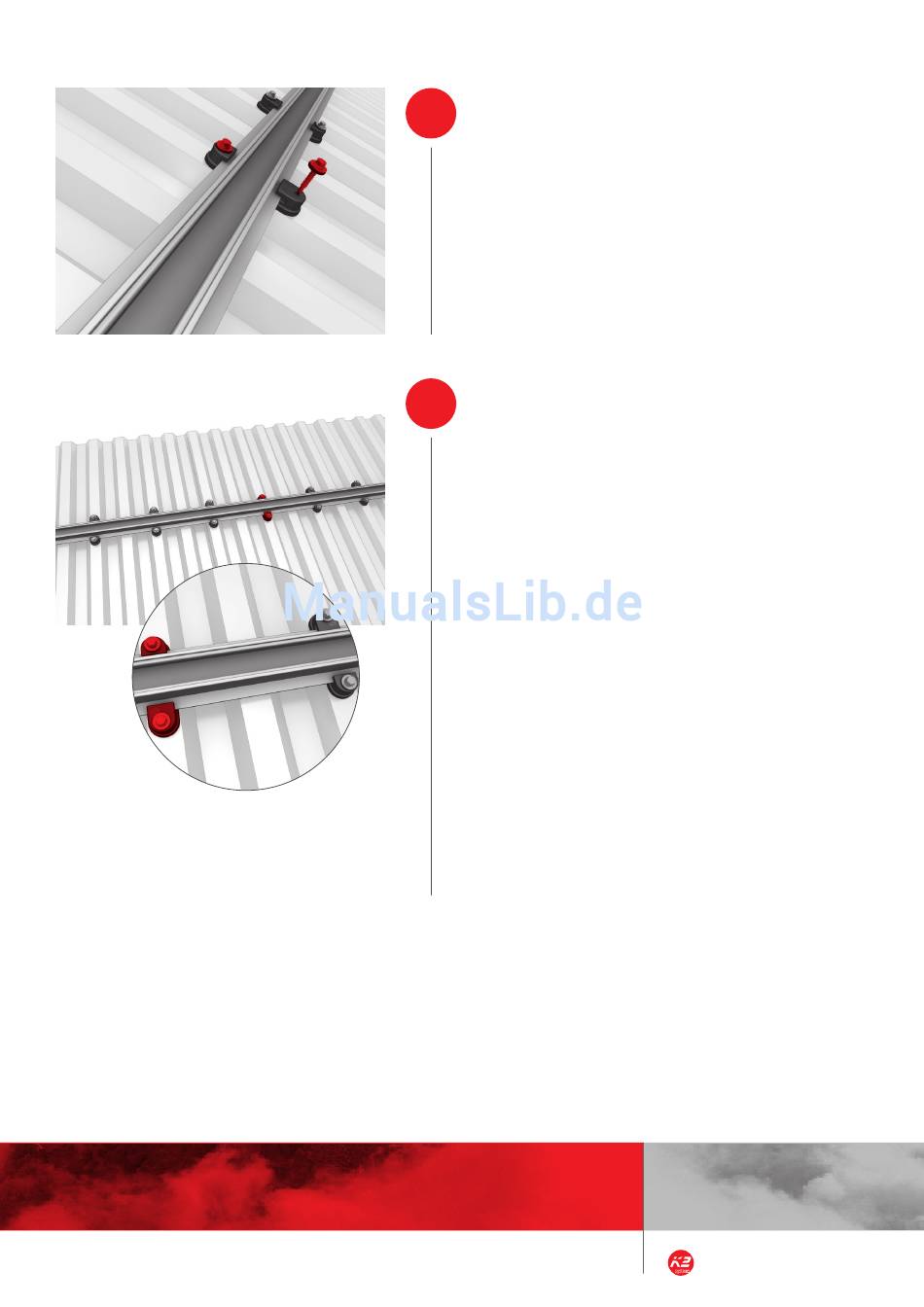

speedClips befestigen
10
von 19
speedclips mit je zwei selbstb. sechskantblechschrauben
6x36 mm befestigen. Wie viele zusätzliche clips benötigt
werden, hängt von den schnee- und Windlasten ab und
wird bei auftragserteilung mitgeteilt.
Die sechskantblechschrauben anschlagsorientiert ver-
schrauben!
Benötigte Materialien: K2 speedclip, selbstb. sechskant-
blechschrauben 6x36 mm
Clip-abfolge und abstände
11
beaChten
von 19
Jeden vierten clip mit dem K2 logo nach unten einsetzen,
um ein verschieben richtung First zu verhindern.
Die abstände zwischen zwei clips sind projektspezifisch
und können mit Hilfe des Kalkulationsprogrammes K2 Base
ermittelt werden:
¬ Dachrandbereich: max. 40 cm
¬ Dachmitte: max. 75 cm; bei Montage im Kreuzverbund:
max. 50 cm
aus gründen der Flächenpressung und Dichtheit auf einer
Hochsicke niemals zwei speedclips verbauen!
Bei schienenstößen direkt auf einer Hochsicke: zwingend
auf den jeweils nächstliegenden Hochsicken der schienen
speedclips befestigen.
Unbedingt beachten: am ende jeder schiene muss ein
speedclip auf der letzten hochsicke befestigt sein!
Der kragarm der schiene darf höchstens 25 cm
betragen.
Benötigte Materialien: K2 speedclip, selbstb. sechskant-
blechschrauben 6x36 mm
Montage speedrail system
