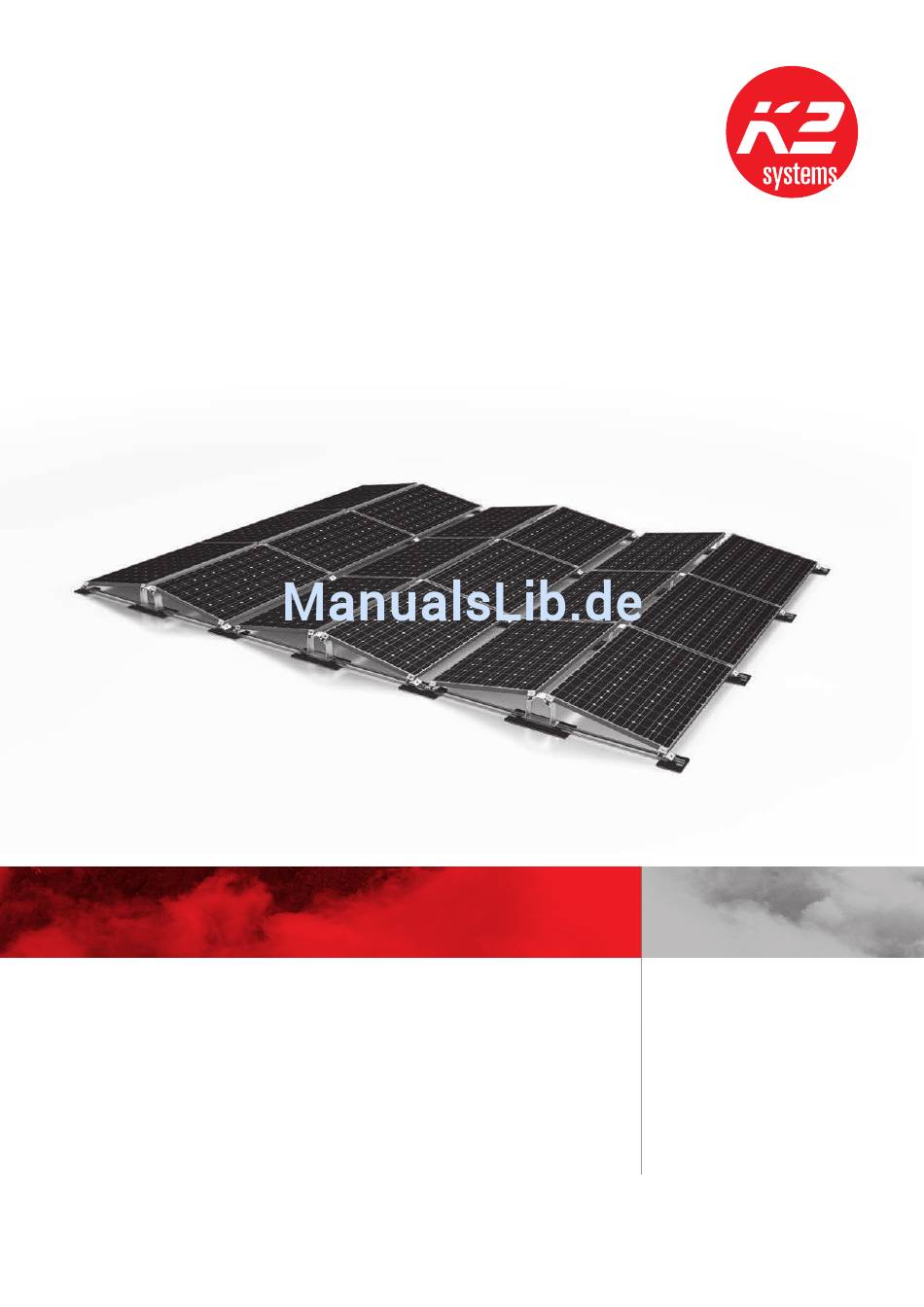

- Seite 1 Mounting systems for solar technology MONTAGEANLEITUNG D-DOME SYSTEM...
- Seite 2 INHALTSVERZEICHNIS INHALTSVERZEICHNIS DAS UNTERNEHMEN SICHERHEITSBESTIMMUNGEN BENÖTIGTES MATERIAL BENÖTIGTES WERKZEUG MONTAGE Inhalt 2 | 23...
- Seite 3 Die Erfahrungen aus dem persönlichen Dialog mit unseren Kunden bilden die Grundlage für die permanente Optimierung unserer Produktpalette. Das Team von K2 Systems freut sich auf eine erfolgreiche Zusammenarbeit. GEPRÜFTE QUALITÄT – MEHRFACH ZERTIFIZIERT K2 Systems steht für sichere Verbindung, höchste Qualität und Präzision.
-
Seite 4: Allgemeine Sicherheitshinweise
Die Gewährleistung ist in soweit ausgeschlossen ¬ Bei Missachtung unserer Allgemeinen Sicherheitshinweise sowie beim Ein- oder Anbau von Bauteilen des Wettbewerbs behält sich die K2 Systems GmbH den Haftungsausschluss vor. ¬ Wenn alle Sicherheitshinweise beachtet werden und die Anlage sachgemäß installiert wird, besteht ein Produktgarantie-Anspruch von 12 Jahren! Bitte beachten Sie unsere Garantie-Bedingungen, welche einzusehen sind unter www.k2-systems.com/downloads/produktinformationen.html. - Seite 5 UNERLÄSSLICH: DAS BENÖTIGTE MATERIAL Um das K2 Systems Montage-System D-Dome montieren zu können, sind alle im Folgenden aufgelisteten Sys- temkomponenten zwingend erforderlich. Die Berechnung der Stückzahlen erfolgt anhand der jeweiligen Anfor- derung. Die aufgeführte Artikelnummer erleichtert den Artikelabgleich. Montageschiene K2 SpeedRail 22; 6,10 m...
- Seite 6 K2 Bautenschutzmatte Dome SD Alu | 2001739 160x180x18 mm Material: PUR-gebundenes Gummigranulat mit Alu-Triplex-Folie kaschiert | 2001740 Alternativ: K2 Bautenschutzmatte Dome SD 160x180x18 mm Material: PUR-gebundenes Gummigranulat unkaschiert Der jeweilige Einsatz einer kaschierten bzw. unkaschierten Bauten- schutzmatte ist abhängig von dem Material der Dachhaut und daher bauseits zu prüfen.
- Seite 7 ZUSÄTZLICHES MATERIAL FÜR BALLASTIERUNG: K2 Dome Scale | 1005838 für Ballastierung Material: Aluminium K2 Short Porter Set | 2001946 für Ballastierung Set besteht aus: ¬ 2 K2 Short Porter (2001934), Aluminium EN AW-6063 T66 ¬ 2 M K2 Einlegemutter mit Montageclip (1001643), Edelstahl und PA ¬...
- Seite 8 SYSTEMVARIANTE 1/4 KLEMMUNG BEI NICHT FREIGEGEBENEN MODULEN, ODER HÖHEREN LASTANFORDERUNGEN. DAS ZUSÄTZLICH BENÖTIGTE MATERIAL K2 FlexClamp | 1005873 Material: Aluminium und Edelstahl A2 Zweiteiliges Klemmenset zur Befestigung der Module in den 1/4 Punkten inkl. Zylinderschraube mit Innensechskant M8x25 und M8x20 und M K2 Montageclip und Sicherungsscheiben. Geeignet für Modulrahmenhöhen von 34-50mm.
- Seite 9 AUF EINEN BLICK: DIE WERKZEUGÜBERSICHT Montage-Systeme von K2 Systems sind für eine möglichst mühelose Montage optimiert. Lediglich das Werk- zeug, das dazu benötigt wird, ist nicht im Lieferumfang enthalten. Hier haben wir es auf einen Blick zusammengestellt: Drehmomentschlüssel SW 6 mm (SW=Schlüsselweite)
- Seite 10 Es müssen mindestens eine Reihe á 3 Doppelaufständerungen (insgesamt 6 Module) zusammen- hängend montiert werden, um dieses System verwenden zu können. ¬ Das K2 D-Dome System ist für Module mit einer Rahmenhöhe von 30 - 50 mm geeignet. Rahmenlose Module können bei diesem System nicht verwendet werden. ¬...
- Seite 11 SpeedRail eingelegt werden. Bei höherer Ballastierung empfehlen wir den Einsatz der K2 Porter. ¬ Die Blitzstromtragfähigkeit des D-Dome Systems wurde nach den Prüfmethoden der DIN EN 50164-1 nach- gewiesen (siehe Kap. „Einbindung in vorhandene Blitzschutzsysteme“ beachten). Montage D-Dome System 11 | 23...
- Seite 12 MONTAGE D-DOME SYSTEM: SCHRITT FÜR SCHRITT SPEEDRAIL AUFLEGEN von 8 Vor dem Auflegen der K2 SpeedRail ist zwischen Dachhaut und SpeedRail eine Trennlage in Form einer Bautenschutz- matte anzubringen, um die Dachhaut zu schützen. Bei Foli- endächern wird die Bautenschutzmatte mit der Aluminium- kaschierten Seite nach unten verlegt.
- Seite 13 Dome SD befindet und die Schiene nicht übersteht. Dann wird der Dome SD mit einer Zylinderschraube mit Unterkopfverzahnung M8x20 handfest fixiert. Benötigte Materialien: Dome SD, M K2, Zylinderschrau- be mit Unterkopfverzahnung M8x20, Bautenschutzmatte Dome SD 160x180x18 mm Montage D-Dome System 13 | 23...
- Seite 14 Dome positioniert werden. Achtung: Die K2 Porter sind so zu montieren, dass alle Basisprofile innerhalb eines Modulblockes miteinander gekoppelt werden. Benötigte Materialien: K2 Porter, M K2, Zylinderschraube mit Unterkopfverzahnung M8x20 Montage D-Dome System 14 | 23...
- Seite 15 Bei Ballastierung über 100 kg bitten wir um Rücksprache mit unseren K2 Technikmitarbeitern. Tabelle Steine und Platten * Gewicht in kg Maße (LxBxH) in cm 10x10x10 20x10x8 Pfl astersteine 20x10x10 20x20x6 20x20x10 40x40x4 Gehwegplatten 40x40x5 50x50x4 * unverbindliche Richtwerte Montage D-Dome System 15 | 23...
- Seite 16 Allerdings sind dabei längere Schrauben zu verwenden. Die Länge der Zylinderschraube mit Unterkopfverzahnung definiert sich bei Verwendung der XS Mittelklemme aus der Modulrahmenstärke + 15 mm. Anzugsdrehmoment: 14 Nm. Benötigte Materialien: Modulend-/ Mittelklemmen Set Montage D-Dome System 16 | 23...
- Seite 17 8 Aufgrund der doppelseitigen Ausrichtung der Module und dem Aufständerungswinkel von 10° können die Reihen prinzipiell ohne Verschattungsabstand direkt aneinander verbaut werden. Für eventuelle Wartungsarbeiten empfehlen wir allerdings einen fußbreiten Spalt zwischen den Modulen. Montage D-Dome System 17 | 23...
- Seite 18 Das vormontierte FlexClamp Set in den Nuten der Dome einschieben und durch Anziehen der Schraube fixieren. Anzugsmoment: 14 Nm Benötigte Materialien: Dome1000, Dome SD, M K2, Flex- Clamp Sets mit Zylinderschraube mit Unterkopfverzahnung M8x20 Montage D-Dome System 18 | 23...
- Seite 19 M8 x 25 und Sicherungsscheibe S8 KOPPLUNG DER REIHEN von 9 Da die Reihen nicht wie beim D-Dome System über die Dome miteinander gekoppelt sind, muss dieses zusätzlich erfolgen. Hierzu können die L-Winkel entweder direkt auf die SpeedRail aufgeschraubt, oder mit dem Dome D1000/800 zusammen verschraubt werden.
- Seite 20 Für die zusätzliche Ballastierung können die Kopplungswin- kel genutzt werden. Wird die Ballastierung im Randbereich benötigt kann wie bei der Dome Eckklemmung die Scale Dome und die dazugehörigen Bautenschutzmatten genutzt werden. Siehe Ballastierungstabelle Seite 16 Montage D-Dome System 20 | 23...
- Seite 21 Wirkung durch eine PV Anlage nicht beeinträchtigt werden. von 13 Bei Interesse kann K2 Systems eine Empfehlung zu den benötigten Bauteilen zur Erstellung von Blitzstromtragfä- higen Verbindungen abgeben. Wenden Sie sich hierzu bitte an unsere K2 Mitarbeiter.
- Seite 22 VIELEN DANK, DASS SIE SICH FÜR EIN K2 MONTAGE-SYSTEM Fertig! ENTSCHIEDEN HABEN. Systeme von K2 Systems sind schnell und einfach zu montieren. Wir hoffen, diese Anleitung hat Ihnen dabei geholfen. Für Anregungen, Fragen oder Verbesserungsvorschläge stehen wir Ihnen gerne zur Verfügung. Alle Kontaktdaten finden Sie unter: http://www.k2-systems.de/kontakt.html...
-
Seite 23: Service-Hotline
Mounting systems for solar technology SERVICE-HOTLINE Montageanleitung D-Dome | D14 | 0915 | Änderungen vorbehalten Produktabbildungen sind beispielhafte Abbildungen und können vom Original abweichen. +49 (0)7159 42059-0 Info@k2-systems.de...
