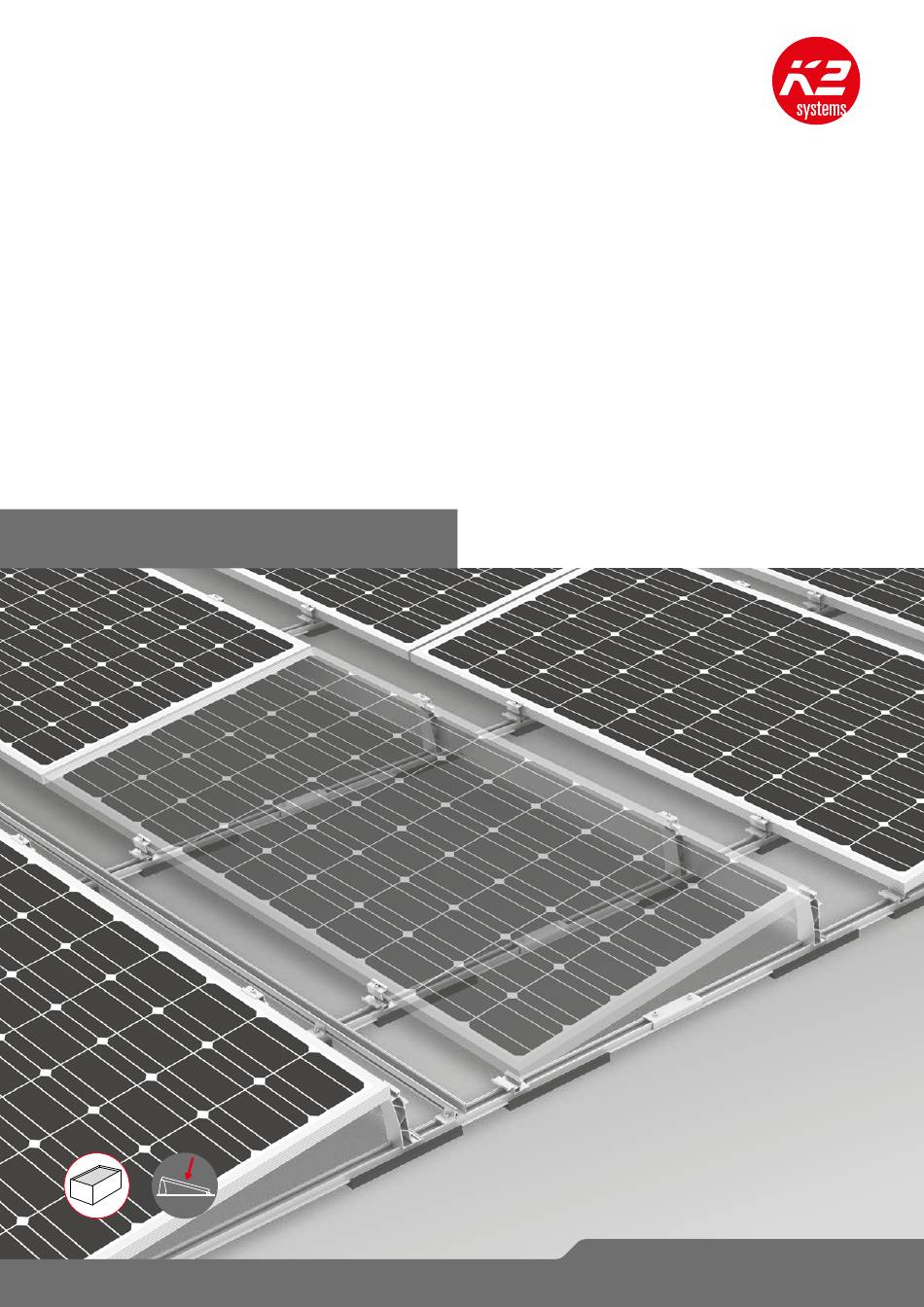

- Seite 1 Wir unterstützen PV-Systeme S-Dome 6 System Classic LS MONTAGEANLEITUNG k2-systems.com...
-
Seite 2: Inhaltsverzeichnis
· Kabelmanagement mit PVX MultiMount Notizen Geprüfte Qualität – mehrfach zertifiziert K2 Systems steht für sichere Verbindung, höchste Qualität und Präzision. Unsere Kunden und Geschäftspartner wissen das schon lange. Unabhängige Stellen haben unsere Kompetenzen und Komponenten geprüft, bestätigt und zertifiziert. -
Seite 3: Werkzeugübersicht
Werkzeugübersicht 6 mm 6 mm 6 - 30 Nm 6 mm (4,5 - 22,2 lb-ft) Dome Speed Spacer 2,25 / 2,50 · 2003253 / 2004219 Abstandslehre für Modullängen ≥ 3,0 m ≥ 6,0 m Digitale Toolbox Kennen Sie schon unsere digitalen Services? Nutzen Sie jetzt unsere Jetzt loslegen und registrieren: K2 CheckApp und halten Sie direkt beim Kunden oder am Projektstandort erste wichtige Daten fest. -
Seite 4: Allgemeine Sicherheitshinweise
Insbesondere ist dabei zu se sowie beim Ein- oder Anbau von Bauteilen des Wett- beachten: bewerbs behält sich die K2 Systems GmbH den Haftungs- · Es ist Sicherheitskleidung zu tragen (v.a. Schutzhelm, ausschluss vor. Arbeitsschuhe und Handschuhe). -
Seite 5: Generell Gilt
Unter den folgenden Bedingungen kann das S-Dome 6 System Classic LS standardmäßig verbaut werden. Auch wenn das System durch den Einbezug von Sicherheitsfaktoren höheren Anforderungen gewachsen ist, wenden Sie sich bitte beim Überschreiten der angegebenen Werte zur Prüfung an Ihren Ansprechpartner bei K2 Systems. Planung mit K2 Base Δ... -
Seite 6: Basiskomponenten
Komponenten Basiskomponenten 2003126 Artikelnummer an- 2003243 1001643 + 2001729 Mat S Long lagenspezifisch Dome 6.10 SD MK2 Einlegemutter und SpeedRail 22 Zylinderkopfschraube unterkopfverzahnt M8 2004125 2004167 1005207 1006039 Dome 6.10 Peak Windbreaker Gewindeformende FlatConnector Set ¼ clamping Schraube mit Dichtscheibe... - Seite 7 Dome 6 Abstandslehre 2003253 / 2004219 Dome Speed Spacer 2,25 / 2,50 Optional 2004125 2003258 2002870 2000056 2004141 Climber Set SingleRail Light 36 Cable-Manager TerraGrif U17 Mat S Tool 2001976 2002559 2004054 + 2003137 SingleRail 36 MiniClamp EC Performa Mesh Tray und Connector Set PVX Multimount...
-
Seite 8: Ballastierung
Komponenten Ballastierung 2002300 SpeedPorter 2004157 1001643 + 2001729 Porter MK2 Einlegemutter + Zylinderkopfschraube M8×20... -
Seite 10: Montage
Montage Aufbau Modulblock und thermische Trennungen Wichtige Maße für Modulfelder und thermische Trennungen max. 12 m ≥ 140 mm ≥ 140 mm Zum Messen der Abstände zwischen Montageschienen stellen Sie Dome SpeedSpacer auf den Abstand ein. - Seite 11 Nutzen Sie unser Mat S Tool 2004141 für einfaches Aufbringen der Mat S. Tipp: Anfeuchten erleich- tert das Anbringen! 14 Nm...
- Seite 12 Schienen gemäß Base Montageplan aufstellen. 90° ≈ 0,5 × D 3² + 4² = 5² 9 + 16 = 25 90° K2 Base berechnet die Vormontagemaße auto matisch und gibt sie im Montageplan aus. Diese müssen bei der Montage ein gehalten werden.
- Seite 13 14 Nm 14 Nm 14 Nm...
- Seite 14 1, 50 1, 50 3, 01 0, 26 Der K2 Base Montageplan (rechts) zeigt in orange wo Reihenverbin- 13, 29 dungen mit SingleRail Light zu platzieren sind. 3, 01 0, 26 15, 00 21, 39 21, 39 16 Nm 16 Nm...
-
Seite 15: Modulmontage
Grund balastierung Randbereiche ≥ 3 kg pro Modul Modulmontage 14 Nm... - Seite 16 Die äußeren SDs und Peaks werdem nicht mit MiniClamps bestückt.
-
Seite 17: Montage Windbreaker
Montage Windbreaker Überlappung Windbreaker Überlappung Windbreaker... -
Seite 18: Ballastierungsoptionen Und Vorgaben
Ballastierungsoptionen und Vorgaben ≤ 40 kg ≤ 108 kg Die Ballastverteilung ist so zu ge- stalten, dass die Porter nicht auf 90° der Dachoberfläche aufl iegen. 90°... - Seite 19 Ballastplan aus K2 Base 55.0 55.0 15.0 15.0 15.0 40.0 10.0 40.0 10.0 10.0 10.0 45.0 10.0 10.0 65.0 15.0 15.0 15.0 65.0 Wenn Modul im Randbereich, Ballast außen platzieren!
-
Seite 20: Optionale Montageschritte
Optionale Montageschritte Kabelmanagement mit Cable Manager Modulrahmenerdung mit TerraGrif U17... -
Seite 21: Kabelmanagement Mit Pvx Multimount
Kabelmanagement mit PVX MultiMount... -
Seite 23: Notizen
Notizen... -
Seite 24: Wir Unterstützen Pv-Systeme
Wir unterstützen PV-Systeme Vielen Dank, dass Sie sich für ein K2 Montagesystem entschieden haben. Systeme von K2 Systems sind schnell und einfach zu montieren. Wir hoffen, diese Anleitung hat Ihnen dabei geholfen. Für Anregungen, Fragen oder Verbesserungsvorschläge stehen wir Ihnen gerne zur Verfügung. Alle Kontaktdaten finden Sie unter: k2-systems.com/de/kontakt...
