K2 Systems speedrail System Montageanleitung Seite 17

alternatIve systemaUFbaUten

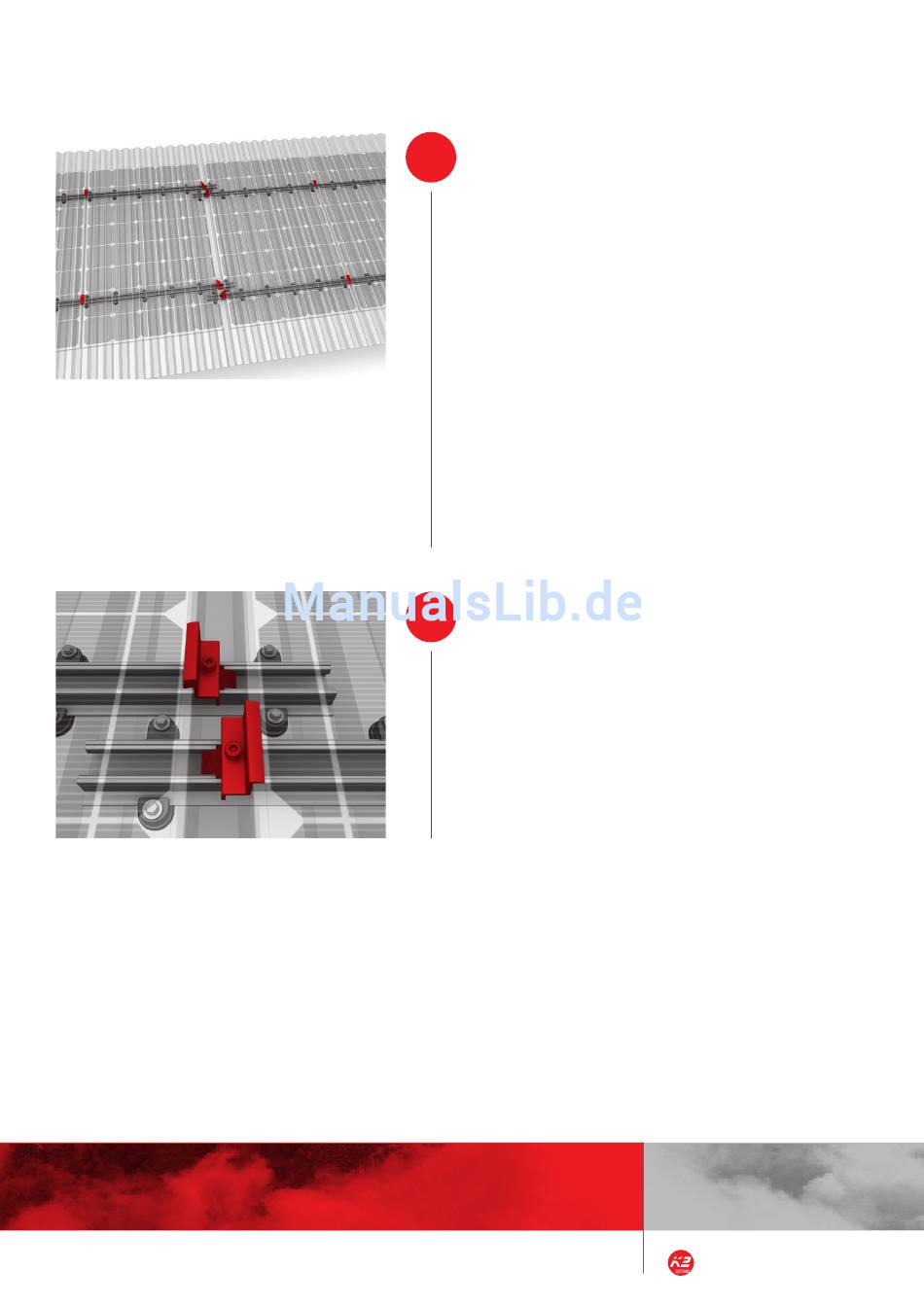

platzsparende montage
1
von 2
zur platzsparenden speedrail-Montage kann jede zweite
schienenreihe nach unten versetzt montiert werden.
Der abstand der schienen zueinander ergibt sich aus dem
abstand, welcher zur Montage der speedclips benötigt
wird. Die darauffolgende schiene wieder auf der gleichen
Höhe verlegen wie die erste. Mit dieser verlegungsweise
reduziert sich der abstand zwischen den beiden Modulen
am schienenende auf 40 mm. Modulkanten sollten dabei in
einer Flucht montiert werden. Die gesamtlänge einer schie-
nenreihe von max. 8,40 m darf nicht überschritten werden.
eine optimierung der Modulverlegung kann durch die ver-
wendung der K2 Xs Mittelklemme (13 mm Modulabstand)
erreicht werden. achtung: längere schrauben werden
benötigt.
Die platzsparende Montage ist besonders für dachintegrier-
te lösungen auf trapezblechdächern in Frankreich geeignet.
sChienenüberstand
2
von 2
Der Überstand der schiene hängt von den Modulbreiten
ab. ab der Modulendklemme gemessen werden mind. 20
mm benötigt. Bitte darauf achten, dass der lichte abstand
zwischen zwei speedclips auf einer Hochsicke mind. 10 mm
beträgt.
Montage speedrail system
17 | 19
