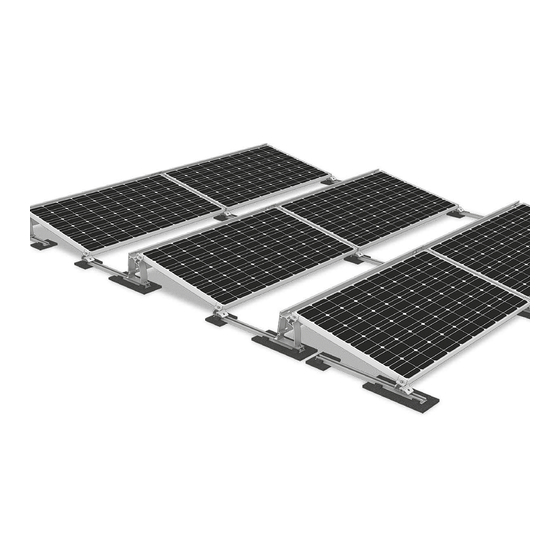

- Seite 1 Montagesysteme für Solartechnik MONTAGEANLEITUNG S-Dome 2.0 System www.k2-systems.com...
-
Seite 2: Geprüfte Qualität - Mehrfach Zertifiziert
Benötigtes Material Montage Notizen GEPRÜFTE QUALITÄT – MEHRFACH ZERTIFIZIERT K2 Systems steht für sichere Verbindung, höchste Qualität und Präzision. Unsere Kunden und Geschäftspartner wissen das schon lange. Unabhängige Stellen haben unsere Kompetenzen und Komponenten geprüft, bestätigt und zertifiziert. Unter www.k2-systems.com/de/technische-informationen finden Sie unsere Qualitäts und Produktzertifikate. - Seite 3 Werkzeugübersicht 6 mm 6 - 30 Nm 6 mm (4,5 - 22,2 lb-ft) ≥ 3,0 m ≥ 6,0 m...
-
Seite 4: Allgemeine Sicherheitshinweise
T Bei Missachtung unserer Allgemeinen Sicherheitshinweise sowie beim Ein- oder Anbau von Bauteilen des Wettbewerbs behält sich die K2 Systems GmbH den Haftungsausschluss vor. T Wenn alle Sicherheitshinweise beachtet werden und die Anlage sachgemäß installiert wird, besteht ein Produktgarantie-Anspruch von 12 Jahren! Bitte beachten Sie unsere Garantie-Bedingungen, welche einzu- sehen sind unter www.k2-systems.com/de/technische-informationen... -
Seite 5: Generell Gilt
Generell gilt Unter den folgenden Bedingungen kann das S-Dome 2.0 System standardmäßig verbaut werden. Auch wenn das System durch den Einbezug von Sicherheitsfaktoren höheren Anforderungen gewachsen ist, wenden Sie sich bitte beim Überschreiten der angegebe- nen Werte zur Prüfung an Ihren Ansprechpartner bei K2 Systems. -
Seite 6: Unerlässlich: Das Benötigte Material
Unerlässlich: Das benötigte Material Um das K2 Systems SpeedRail Montage-System montieren zu können, sind alle im Folgenden aufgelisteten Sys- temkomponenten zwingend erforderlich. Die Berechnung der Stückzahlen erfolgt anhand der jeweiligen Anfor- derung. Die aufgeführte Artikelnummer erleichtert den Artikelabgleich. | 2002031... - Seite 7 M K2 Einlegemutter mit Montageclip | 1001643 Material: Edelstahl und PA K2 Modulmittelklemme XS Set | Artikel-Nummer Set besteht aus: anlagenspezifisch T 1 Mittelklemme XS, Aluminium pressblank/ schwarz eloxiert T 1 Zylinderschraube mit Innensechskant M8, Edelstahl A2 T 1 MK2 Einlegemutter mit Montageclip, Edelstahl und PA T 1 Sicherungsscheibe S8, Edelstahl A2 K2 Universal-Modulendklemme OneEnd | 2002514...
- Seite 8 Unerlässlich: Das benötigte Material K2 Dome Wire Hanger | 2002324 Zubehörteil zur Modulkabelbefestigung Material: Edelstahl (1.4310) ZUSÄTZLICHES MATERIAL FÜR BALLASTIERUNG: K2 SpeedPorter | 2002300 Für Ballastierung Material: Aluminium EN AW-6063 T66 K2 Dome Porter 1750 mm | 200008 Für Ballastierung und Aussteifung L-Winkel zur Aufnahme evtl notwendiger Ballastierung Material: Aluminium Alternativ: K2 Dome Porter 2050 mm...
- Seite 9 Montage Detail 1: Fugenbreite in Modulreihenrichung lichter Abstand zw. SpeedRail ABSTÄNDE IM S-DOME 2.0 SYSTEM: (A) Modulblock in Modulrichtung: 11 m (B) Modulblock in Schienenrichtung: 11 m (C) Fugenbreite entlang der Grundschiene: min. 20 mm (D) Fugenbreite zwischen Modulblöcken in Modulreihenrichtung: min.
-
Seite 10: Dome Sd Und S-Dome 1000 Vormonitieren
Montage DOME SD UND S-DOME 1000 VORMONITIEREN Die Bautenschutzmatten mit der aluminiumkaschierten Seite (falls verwendet) nach unten verlegen.SpeedRail auf Bautenschutzmatten legen und über Rastnasen ver- binden. MK2 Einlegemuttern in die Schiene legen und zur Arretirung um 90° im Uhrzeigersinn drehen.Dome S1000 und Dome SD gemäß... -
Seite 11: Module Auflegen Und Dome Sd Verschrauben
AUSLEGUNG Entsprechend alle Dome Komponenten auf den kurzen Schienen vormontieren und nach folgendem Schema auf dem Dach anbringen: T Zwei Kanten einmessen. Ost oder West und Nord oder Süd T Schnur spannen oder mit Schlagschnur anzeichnen T Vormontierte Schienenstücke mit Dome Komponenten grob auf dem Dach verteilen T Erste Reihe an der Linie ausrichten T Auf die erste Reihe mit den Bauteilen nun mit Modu-... -
Seite 12: Module Auflegen Und Befestigen
MODULE AUFLEGEN UND BEFESTIGEN Die Module jeweils am Ende einer Reihe mit OneEnd Universal Modulendklemmen fixieren. Dazu den Stance der Klemmen in die Nut einklicken. Klemmen an die Modulrahmen anlegen und fixieren. Alternativ die Standard Endklemmensets nutzen. Dazu die M K2 Einlegemutter in die Nut des Dome SD 2.0 und des Dome S1000 2.0 einlegen und um 90°... -
Seite 13: System Ballastieren
SYSTEM BALLASTIEREN An den Modulfeldrändern muss der angegebene Ballast unter dem Modul, so nahe wie möglich am SD Dome platziert werden. Die korrekten Ballastangaben werden in K2 Base On auto- matisch berechnet und im Ballastierungsplan zur Ver- fügung gestellt. Modulfeldränder Montage K2 SpeedPorter Jeweils zwei SpeedPorter mit einem Abstand, je nach Steingröße, auf die Schienen stecken und Ballast auflegen. - Seite 14 Montage K2 Porter für mehr Ballastaufnahme Die Porter innerhalb eines Modulblocks gemäß der Zeich- nung versetzt montieren und den Ballast dabei gleich- mäßig verteilen. Porter (L-Winkel) auf den parallelen SpeedRails mit MK2 Einlegemuttern und Zylinderkopschrauben befestigen. Der Abstand der Porter zueinander richtet sich nach der Größe der gewählten Ballastierungs steine;...
- Seite 15 Ballastierungsbeispiele In einigen Bereichen muss das System evtl. ballastiert werden. Bitte beachten Sie dazu die fol- gende Ballastierungstabelle. Unverbindliche Ballastierungsbeispiele mögliches max. Anzahl max. Anzahl Gewicht Ballastierung empfohlenes Steinmaße Steine im Steine im eines Steins pro S-Dome 2.0 Ballastierungsbauteil [cm]* S1000 2.0 Ballastierungs- [kg]*...
-
Seite 16: Windbreaker Montieren
WINDBREAKER MONTIEREN Ballastierung im Dome S1000 vornehmen soweit nötig (siehe S. 15) und Modulkabel befestigen. Oberen Falz des Windbreakers am Steg des Dome S1000 anlegen. (Folierte Fläche zeigt dabei nach außen). Windbreaker an der Modulkante ausrichten und durch Langlöcher mit Zylinderschrauben M8x16 samt Unter- legscheiben im Schraubkanal befestigen. - Seite 17 Notizen...
- Seite 18 Notizen...
-
Seite 20: Montagesysteme Für Solartechnik
VIELEN DANK, DASS SIE SICH FÜR EIN K2 MONTAGESYSTEM ENTSCHIEDEN HABEN. Systeme von K2 Systems sind schnell und einfach zu montieren. Wir hoffen, diese Anleitung hat Ihnen dabei geholfen. Für Anregungen, Fragen oder Verbesserungsvorschläge stehen wir Ihnen gerne zur Verfügung. Alle Kontaktdaten finden Sie unter: www.k2-systems.com/de/kontakt...
