Montage; Abstände Im D-Dome System - K2 Systems D-Dome System Montageanleitung

Montage

Detail 1: Fugenbreite
in Modulreihenrichung lichter
Abstand zw. SpeedRail
(D)
(B)
) ( A
III
(C)

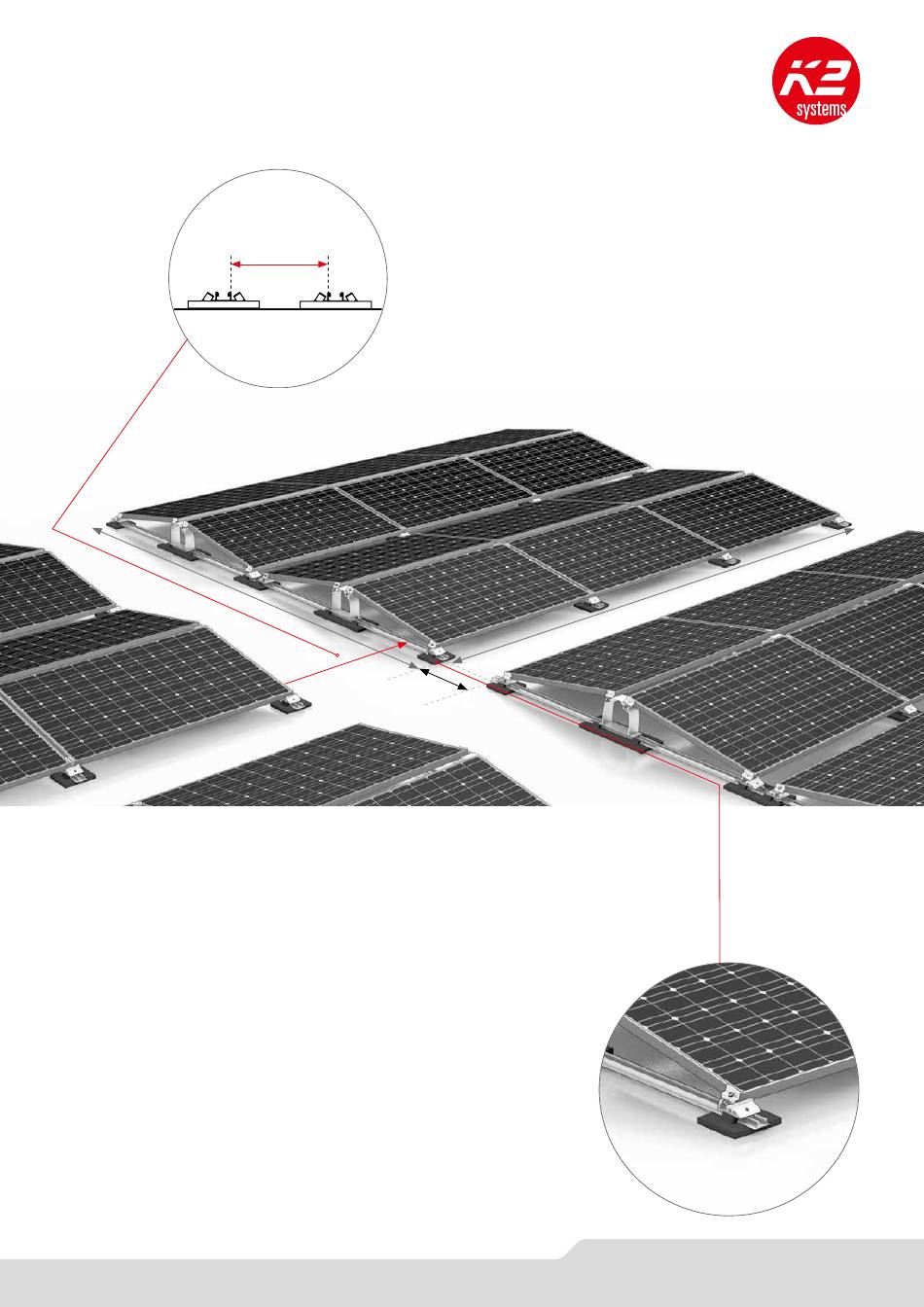

Abstände im D-Dome System:
(A) Modulblock in Modulrichtung: max. 12 m
(B) Modulblock in Schienenrichtung: max. 12 m
(C) Fugenbreite entlang der Grundschiene: min. 20 mm
(D) Fugenbreite zwischen Modulblöcken in Modulreihenrichtung:
min. 140 mm; max. Modulbreite
(E) Abstand zum Schienenende: min. 40 mm
