Unbedingt Beachten - K2 Systems speedrail System Montageanleitung

unbedingt beaChten

15
von 13
¬ schienenreihen benötigen bis 6,10 m einen, bis 8,40 m zwei speedlocks.
¬ Für die speedrail 22 ist der speedlock 22, für die speedrail 36 ist der speedlock 36 zu
verwenden.
¬ Diese montagehinweise müssen unbedingt auch bei der platzsparenden montage (s. seite 17) und
der addon montage (s. seite 18) beachtet werden.

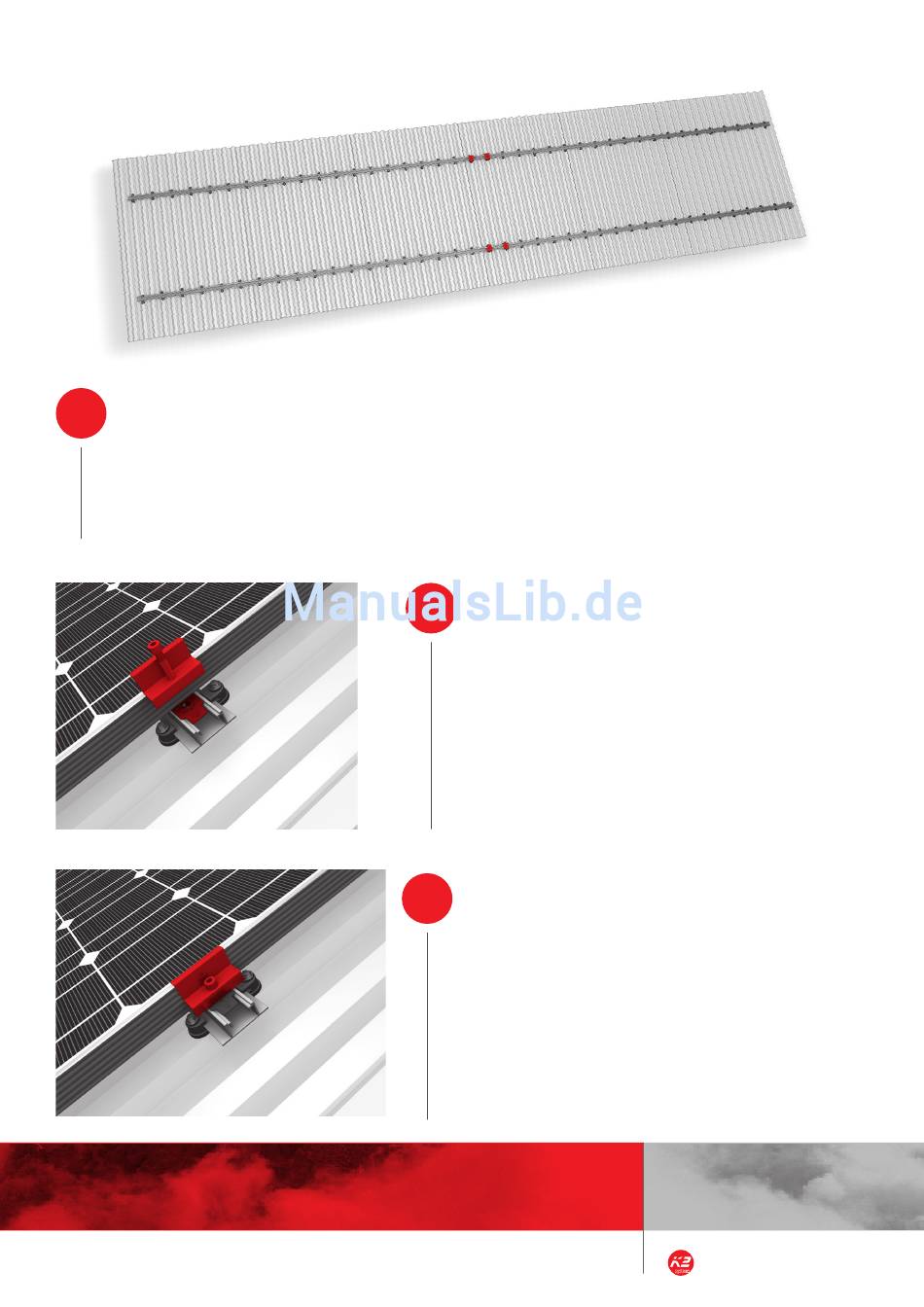

module befestigen
16
von 19
zunächst die M K2 einlegemutter in die speedrail einlegen
und um 90° im uhrzeigersinn drehen. Wenn die Modulend-
und Mittelklemmen als set geliefert werden, das gesamte
set in der schiene fixieren. Module gemäß Herstelleranga-
ben auf den Montageschienen befestigen.
anzugsdrehmoment 14 nm
Benötigte Materialien: Modulmittelklemme standard set
17
von 19
Module jeweils am ende einer reihe mit Modulendklemmen
und zylinderschrauben mit innensechskant M8 sowie den
M K2 einlegemuttern befestigen.
Montage speedrail system
