besonderheiten bei der montage
19
von 19
¬ Bei der speedrail 36: Modulkabel können innerhalb der schiene verlegt werden.
Die stecker dürfen jedoch nicht in der schiene liegen.
¬ Bei vertikaler verlegung rahmenloser Module unbedingt pro Modul eine abrutschsicherung einbauen.
¬ einlegemuttern an stoßverbindungen der schienen sind unbedingt zu vermeiden!
¬ Mittel- oder endklemmen keinesfalls unmittelbar am schienenstoß oder schienenende montieren! (ab-
stand: min. 20 mm ab endklemme)
¬ Die Module dürfen keinesfalls über die thermische ausdehnungsfuge verlegt werden!

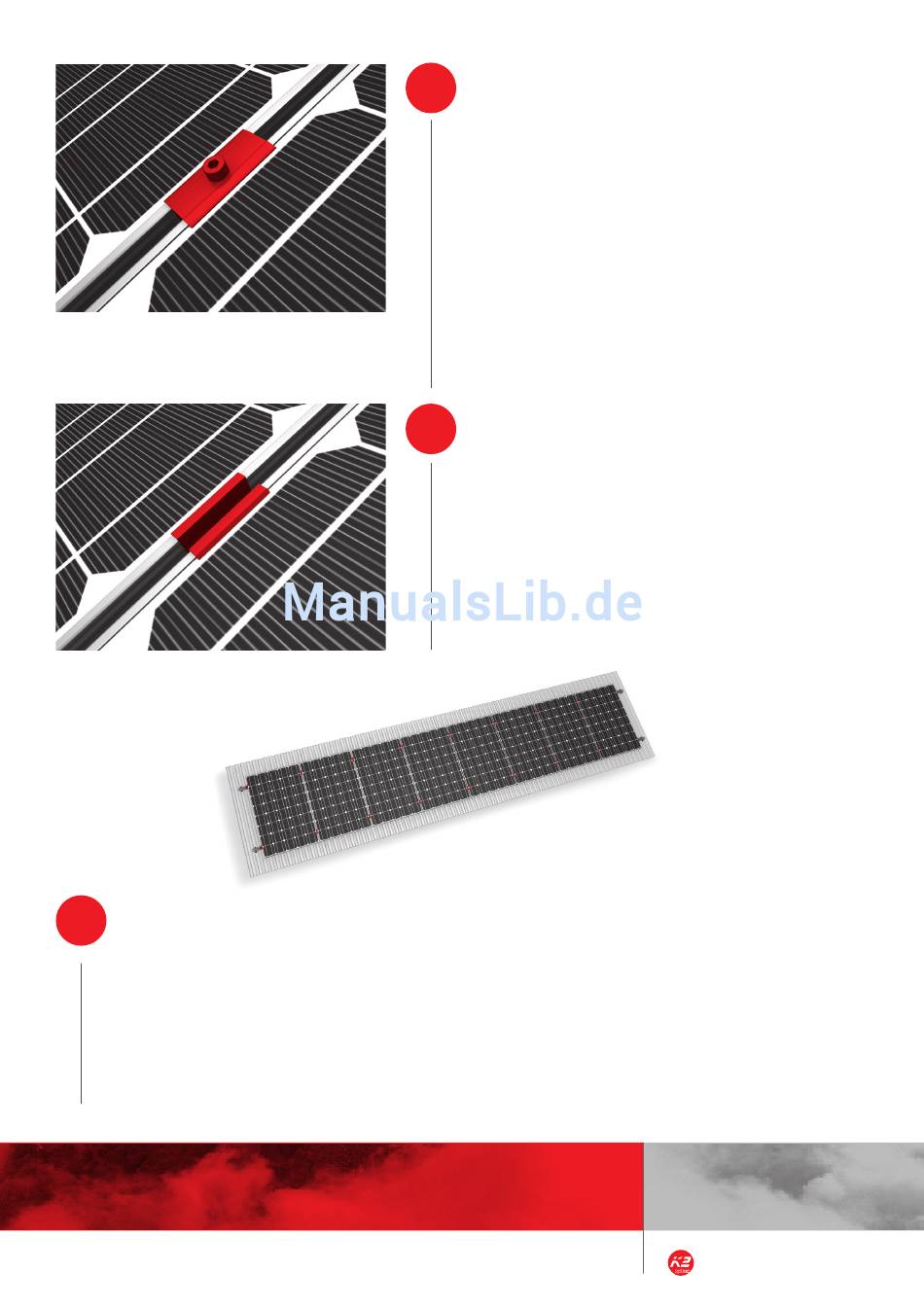

modul-zwisChenräume fixieren
18a
von 19
fixieren mit xs modulmittelklemme
zwischen zwei Modulen jeweils zwei Xs Modulmittelklem-
men verwenden, welche ebenfalls mit zylinderschrauben
mit innensechskant M8 in den M K2 einlegemuttern zu
verschrauben sind.
Bei der Xs Modulmittelklemme werden längere schrauben
benötigt als bei der Modulmittelklemme standard.
anzugsdrehmoment 14 nm
anmerkung: Die Modulmittelklemme Xs reduziert den ab-
stand zwischen den Modulen auf 13 mm.
Benötigte Materialien: Modulmittelklemme standard set
18b
von 19
fixieren mit modulmittelklemme standard
zwischen zwei Modulen jeweils zwei Modulmittelklemmen
standard verwenden, welche ebenfalls mit zylinderschrau-
ben mit innensechskant M8 in den M K2 einlegemuttern zu
verschrauben sind.
anzugsdrehmoment 14 nm
Benötigte Materialien: Modulmittelklemme standard set
