- Seite 1 Montageanleitung SpeedRail System mit D-Dome 6.10 Aufständerung Connecting Strength k2-systems.com...
-
Seite 2: Inhaltsverzeichnis
· Montage D-Dome 6 Aufständerung • Notizen Geprüfte Qualität – mehrfach zertifiziert K2 Systems steht für sichere Verbindung, höchste Qualität und Prä- zision. Unsere Kunden und Geschäftspartner wissen das schon lange. Unabhängig Stellen haben unsere Kompetenzen und Komponenten geprüft, bestätigt und zertifiziert. -
Seite 3: Werkzeugübersicht
Werkzeugübersicht 5 + 6 mm 8 mm 6 - Nm 6 mm (4,5 - 22,2 lb-ft) Dome Speed Spacer 2,25 / 2,50 · 2003253 / 2004129 Abstandslehre für Modullängen ≥ 3,0 m ≥ 6,0 m Digitale Toolbox Kennen Sie schon unsere digitalen Services? Nutzen Sie jetzt unsere Jetzt loslegen und registrieren: K2 DocuApp und halten Sie direkt beim Kunden oder am Projektstand- ort erste wichtige Daten fest. -
Seite 4: Allgemeine Sicherheitshinweise
Bei Missachtung unserer Allgemeinen Sicherheitshin- nossenschaft sind einzuhalten! Insbesondere ist dabei weise sowie beim Ein- oder Anbau von Bauteilen des zu beachten: Wettbewerbs behält sich die K2 Systems GmbH den • Es ist Sicherheitskleidung zu tragen (v.a. Schutz- Haftungsausschluss vor. -
Seite 5: Generell Gilt
Unter den folgenden Bedingungen kann dieses System standardmäßig verbaut werden. Auch wenn das System durch den Einbezug von Sicherheitsfaktoren höheren Anforderungen ge- wachsen ist, wenden Sie sich bitte beim Überschreiten der angegebenen Werte zur Prüfung an Ihren Ansprechpartner bei K2 Systems. Planung mit K2 Base •... -
Seite 6: Komponenten

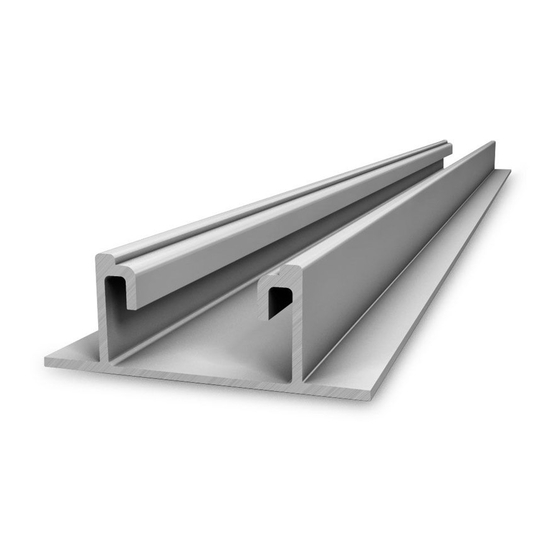

Komponenten 1001164 Artikelnummer SpeedClip anlagenspezifisch! SpeedRail 1005193 1001643 + 2001729 2003243 Gewindeformende MK2 Einlegemutter und Dome 6.10 SD Schraube mit Dicht- Zylinderkopfschraube unter- scheibe 6x38 kopfverzahnt M8x20... - Seite 7 1003558 2002559 / 2002558 SpeedLock 22 Set MiniClamp MC / EC Optional 2004125 1003571 / 1006039 2002870 Dome 6.10 Peak Schienenverbinder Cable-Manager Set SpeedRail / Dome FlatConnector Set 2002649 TerraGrif K2MI...
-
Seite 8: Montage
Montage Modulbefestigung und Abstände Montageschienen Eckklemmung Klemmung lange Seite Die Modulbreite wird mit den schmalen Enden der Messklemmen von Speed Spacer eingestellt. Schienenabstand Schienenabstand Eckklemmung Klemmung lange Seite Die Modulbreite wird mit den breiten Ende von Speed Spacer ab- getragen. -
Seite 9: Installation Speedrail Basisschienen
Installation SpeedRail Basisschienen... - Seite 10 Jeder vierte oder ein Viertel aller SpeedClips wird um 180° gedreht montiert um vertikale Position zu fixieren. Gedrehte SpeedClips dürfen nicht am Schienenende platziert werden.
- Seite 11 Abstand SpeedClips:Siehe Kalkulation von K2 Systems!
- Seite 12 Die Anzahl SpeedLocks pro Schiene wird projektspezifisch ermittelt. 14 Nm Der Abstand zwischen den SpeedRails muss exakt der Modullänge plus 18 mm entsprechen. Setzen Sie als Abstandslehre den Speed Spacer ein.
- Seite 13 Nach max. 8,8 m muss eine thermische Trennung ≥ 30 mm installiert werden.
-
Seite 14: Montage D-Dome 6 Aufständerung
Montage D-Dome 6 Aufständerung K2 Base berechnet die Vormontagemaße / M auto matisch und Für M / M empfehlen gibt sie im Montageplan aus. Diese müssen bei der Montage ein- wir eine Montage- gehalten werden. lehre! 14 Nm... - Seite 15 14 Nm Eckklemmung Klemmung lange Seite Classic Classic LS 14 Nm...
- Seite 16 14 Nm Bei Klemmung an der langen Modulseite ent- fällt dieser Schritt. Eckklemmung Klemmung lange Seite Classic Classic LS...
-
Seite 17: Notizen
Notizen... - Seite 18 Notizen...
- Seite 20 Vielen Dank, dass Sie sich für ein K2 Montagesystem entschieden haben. Systeme von K2 Systems sind schnell und einfach zu montieren. Wir hoffen, diese Anleitung hat Ihnen dabei geholfen. Für Anregungen, Fragen oder Verbesserungsvorschläge stehen wir Ihnen gerne zur Verfügung. Alle Kontaktdaten finden Sie unter: •...
