„auf stoss" verlegen
12
von 19

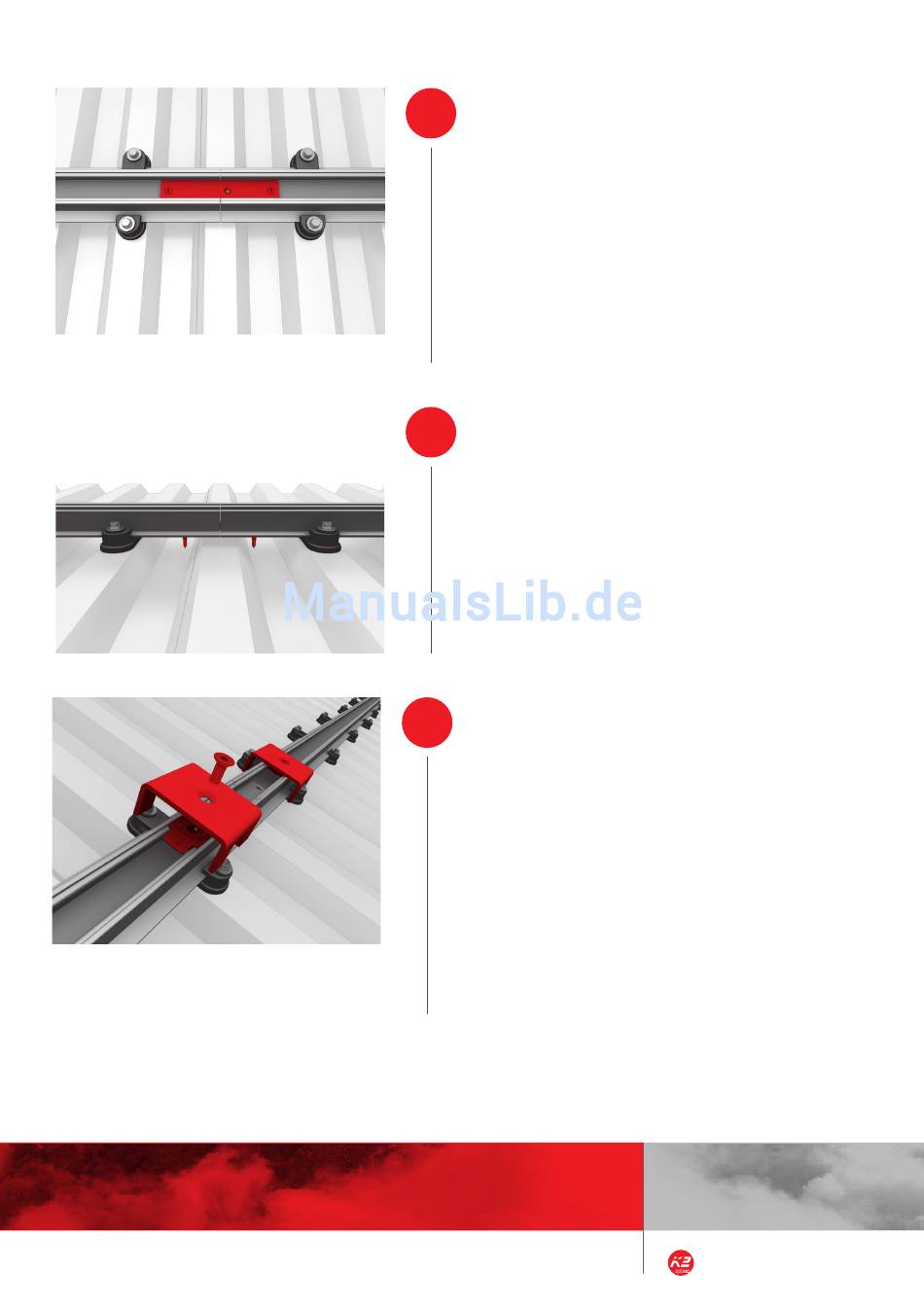

zwischen zwei „auf stoß" verbundenen schienen immer
einen speedconnector verwenden: Diesen in die schienen
einlegen und mit zwei senkkopfbohrschrauben 4,8x16 im
bereich der tiefsicken mit der schiene selbst
verschrauben. anzugsdrehmoment max. 4 nm. eine verbun-
dene schienenreihe darf die maximallänge von 8,40 m
nicht überschreiten. Die minimale schienenlänge darf 1 m
nicht unterschreiten.
Benötigte Materialien: K2 speedconnector set
13
von 19
Die Dachhaut darf auf keinen Fall durchbohrt werden!
Deshalb niemals im Bereich der Hochsicken bohren!
zudem muss so gebohrt werden, dass eine Kollision mit
der später eingesetzten M K2 einlegemutter verhindert
wird.
montage speedloCk
14
von 19
Die speedlocks müssen immer im schienenmittenbereich
montiert werden. Bei verbundenen schienen bezieht sich
die Mitte auf die gesamtlänge des verbundes. zunächst
wird eine M K2 einlegemutter auf Höhe eines speedclips
eingelegt und um 90° im uhrzeigersinn gedreht.
Der speedlock wird unter verwendung einer senkkopf-
schraube M8x20 mit der M K2 einlegemutter über dem
speedclip verschraubt. Durch den speedclip
wird der speedlock und damit die schienenreihe fixiert.
anzugsdrehmoment 14 nm.
Benötigte Materialien: K2 speedlock set
