Montage
1

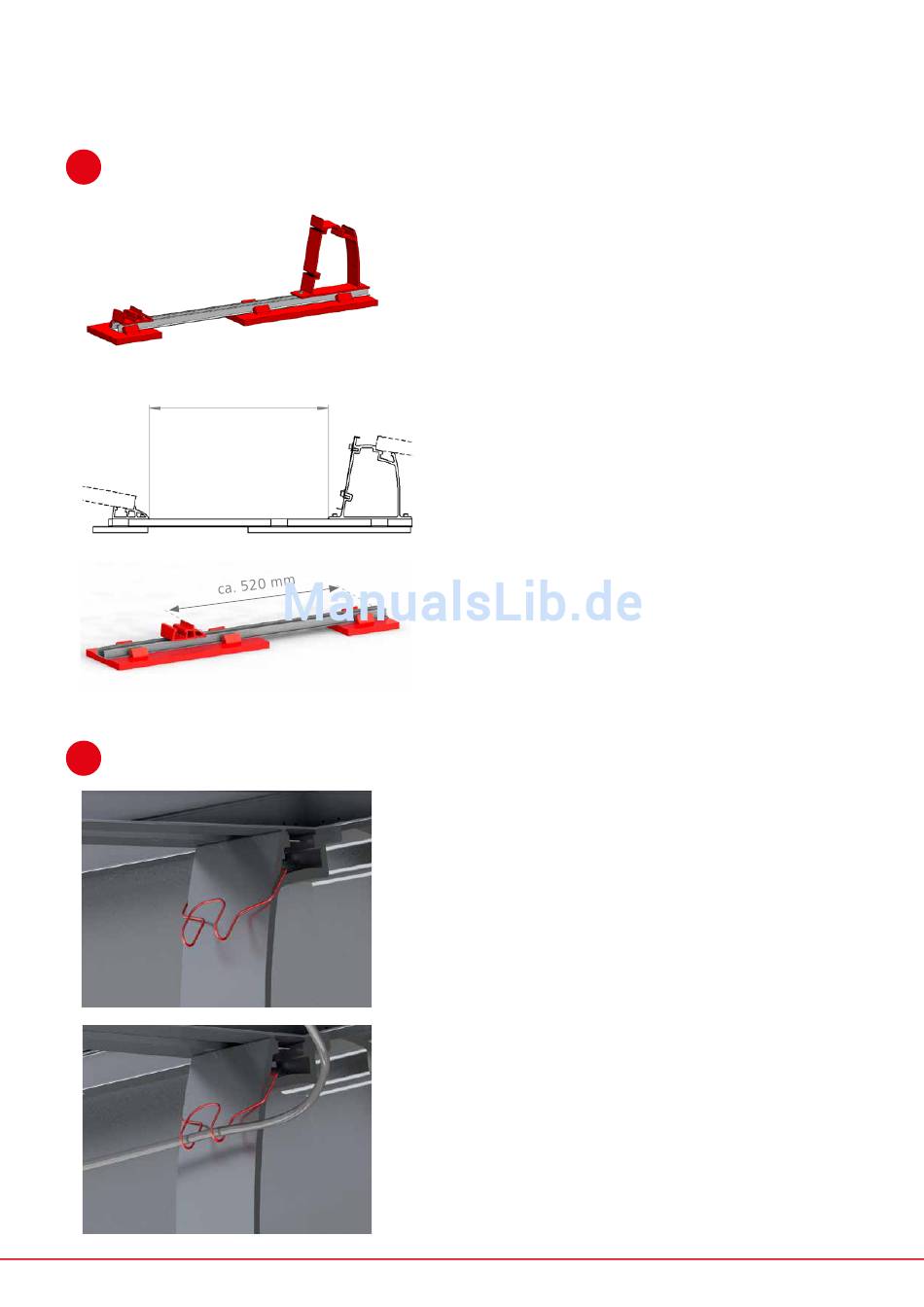

DOME SD UND S-DOME 1000 VORMONITIEREN
Abstandsmaß L
2
DOME WIRE HANGER EINHÄNGEN
10
Die Bautenschutzmatten mit der aluminiumkaschierten
Seite (falls verwendet) nach unten verlegen.SpeedRail
auf Bautenschutzmatten legen und über Rastnasen ver-
binden. MK2 Einlegemuttern in die Schiene legen und
zur Arretirung um 90° im Uhrzeigersinn drehen.Dome
S1000 und Dome SD gemäß der Abbildung und den in
der Konstruktionsanleitung angegebenen Abständen
auf der SpeedRail positionieren und mit Zylinderkopf-
schrauben und der MK2 Einlegemutter fixieren. Anzugs-
drehmoment: 16 Nm
Abstandsmaß L=
Reihenabstand - Modulbreite x 0,98 - 180 mm
Der Reihenabstand wurde während der Auslegung in
K2 Base bestimmt und ist in der Konstruktionsanleitung
ersichtlich.
An den vorderen Rändern jedes Modulfeldes die Dome
SDs jeweils so montieren, dass vor den Modulen Ballast
aufgelegt werden kann. (Unsere Empfehlung ca. 520
mm.) Der Abstand zwischen den SpeedRail Schienenstü-
cken wird durch die Modulbreite (950-1100 mm) defi-
niert und ergibt sich beim Aufbau durch Anschlag.
Dome Wire Hanger am Dome S1000 in den Kanal zur
Befestigung der Modulklemmen einhängen. Die Nase
des Dome Wire Hanger nach oben - in Richtung Modul-
zeigend.
Vor der Modulfixierung die Modulkabel verbinden und
in den Dome Wire Hanger einhängen.
