sPeeDraIl system-montaGe : schrItt FÜr schrItt
speedClips montieren
1
von 19

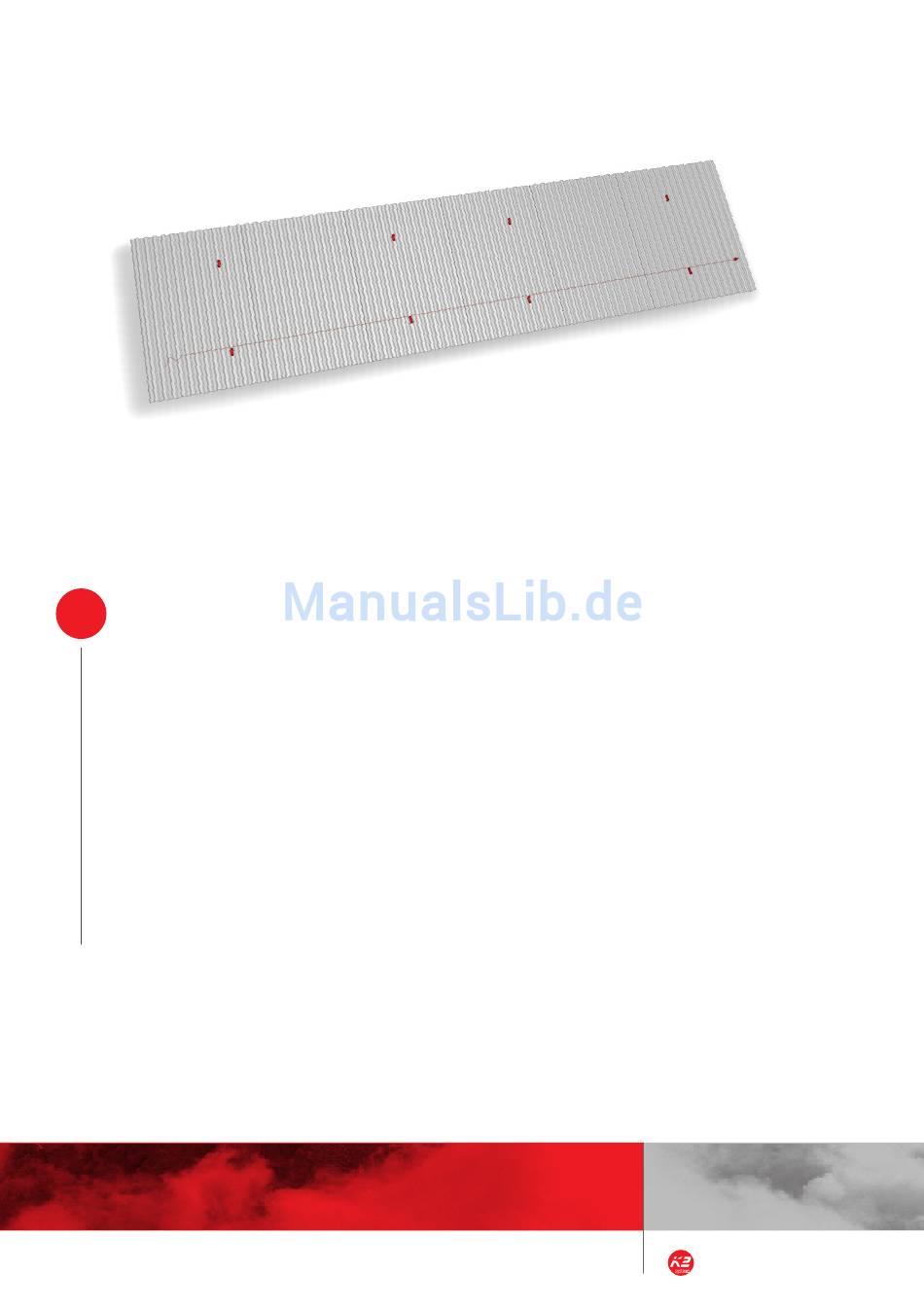

speedclips mit einer schlagschnur horizontal zueinander ausrichten, und die schienenlage auf dem
Dach markieren. Jede speedrail mit zwei speedclips auf den Hochsicken montieren. Das K2 logo zeigt
dabei richtung First. randabstand: je ein viertel der schienenlänge (mit max. 6,10 m: ca. 1,5 m).
Die speedclips selbst werden mit je zwei selbstbohrenden sechskantschrauben 6x36 mm mit
ePDM Dichtscheiben befestigt.
¬ Kein vorbohren! – außer bei überlappenden Blechen, um abstände zu vermeiden.
¬ stärke stahl-trapezblech: min. 0,5 mm (360 n/mm² vorausgesetzt)
¬ stärke alu-trapezblech: min. 0,8 mm (195 n/mm² vorausgesetzt)
¬ abstand achsmaß schiene und oberkante speedclip: 55 mm
¬ anzugsdrehmoment anschlagsorientiert.
Benötigte Materialien: speedclip, Bohrschrauben mit Dichtscheibe
anleitung zur sonderlösung für eine platzsparende Montage siehe seite 17.
