Sie können für den DHCP Relay Agent bis zu 4 DHCP-Server angeben. Wenn ein DHCP-
Server nicht erreichbar ist, kann das Gerät auf einen anderen DHCP-Server ausweichen.

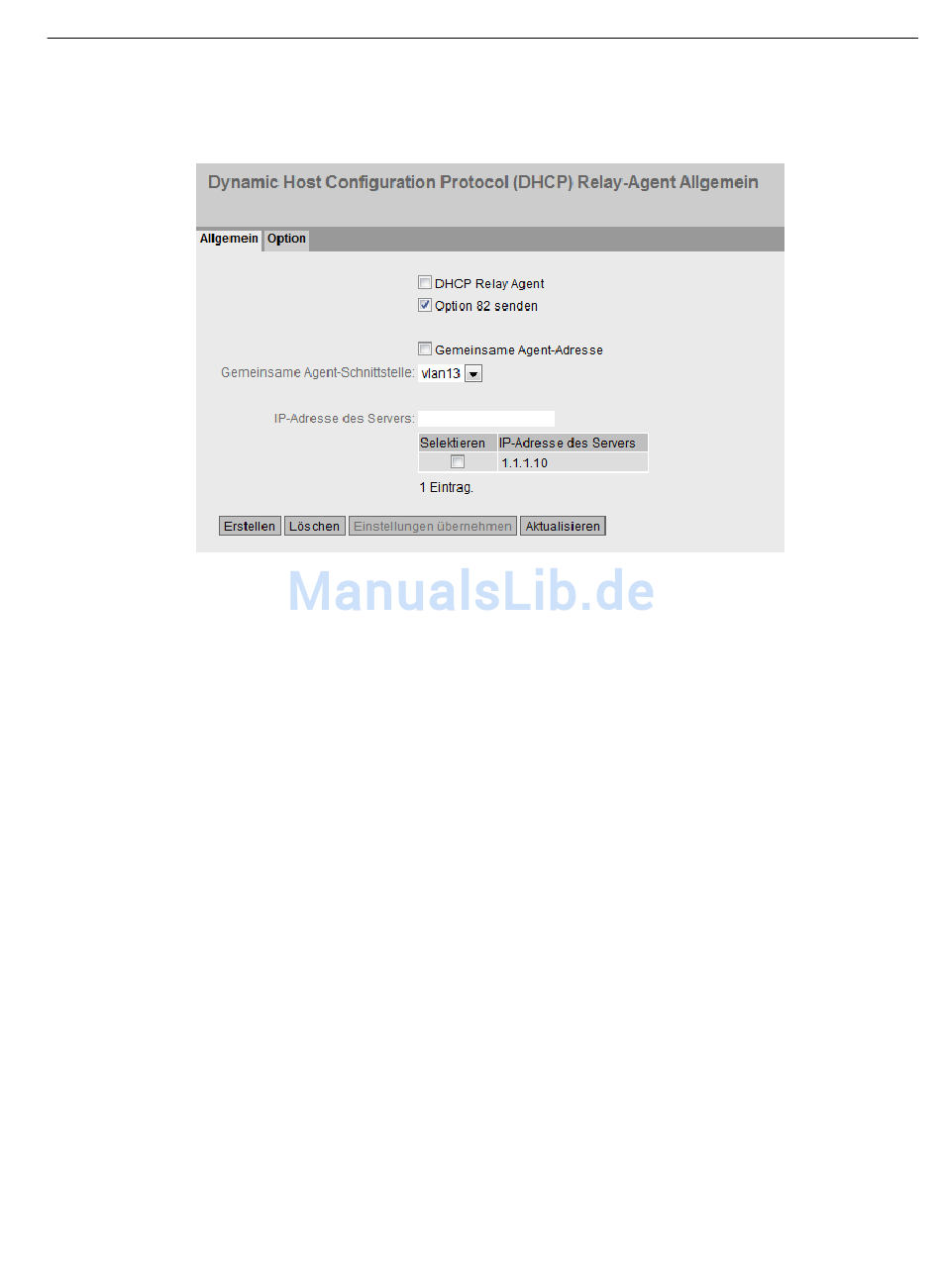

Beschreibung der angezeigten Werte
Die Seite enthält folgende Felder:
● DHCP Relay Agent
Aktivieren oder deaktivieren Sie den DHCP Relay Agent.
● Option 82 senden
Aktivieren oder deaktivieren Sie die Option 82.
● Gemeinsame Agent-Adresse
Aktivieren oder deaktivieren Sie die gemeinsame Agent-Adresse.
Wenn die Funktion aktiviert ist, ersetzt der Relay Agent in der DHCP-Anfrage die Adresse
des Empfangsports durch die Adresse der Schnittstelle, die Sie unter "Gemeinsame Agent-
Schnittstelle" konfigurieren.
● Gemeinsame Agent-Schnittstelle
Der Relay Agent verwendet die IP-Adresse der hier ausgewählten Schnittstelle als
Quelladresse (giaddr) in DHCP-Anfragen.
● IP-Adresse des Servers
Tragen Sie die IPv4-Adresse des DHCP-Servers ein.
Die Tabelle gliedert sich in folgende Spalten:
● Selektieren
Wählen Sie die Zeile, die Sie löschen wollen.
● IP-Adresse des Servers
Zeigt die IPv4-Adresse des DHCP-Servers an.
