Konfigurieren mit dem Web Based Management
5.4 Das Menü "System"

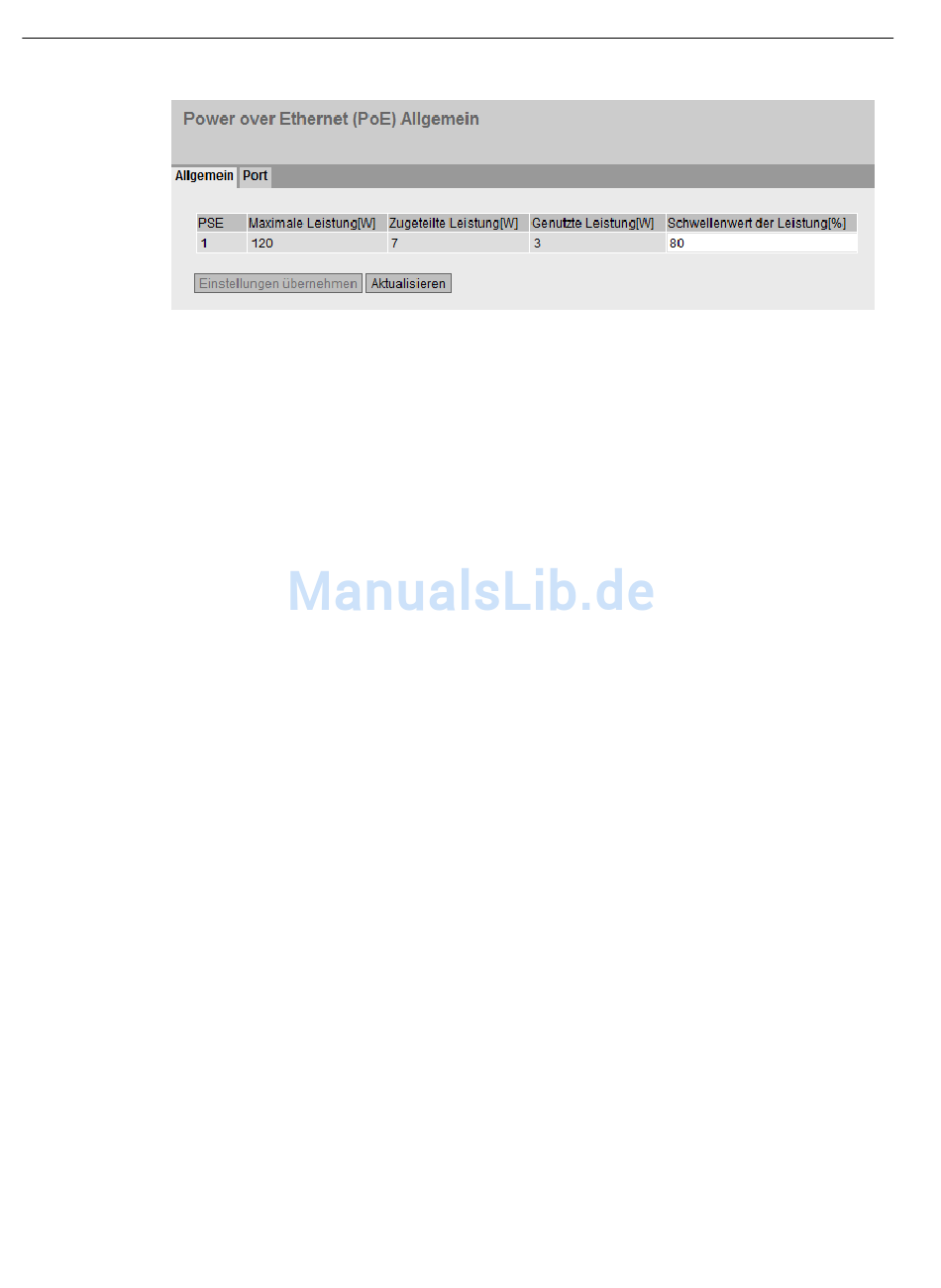

Beschreibung der angezeigten Felder
● PSE (nur lesbar)
Zeigt die Nummer des PSE an.
● Maximale Leistung [W] (nur lesbar)
Maximale Leistung, die ein PSE für die Versorgung von PoE-Geräten zur Verfügung stellt.
Der Wert „Maximale Leistung" ist bei SCALANCE XM-400 einstellbar.
● Zugeteilte Leistung [W] (nur lesbar)
Summe der durch die PoE-Geräte entsprechend der "Klassifizierung" reservierten Leistung.
● Genutzte Leistung [W] (nur lesbar)
Summe der von den Endgeräten genutzten Leistung.
● Schwellenwert der Leistung [%]
Sobald die von den Endgeräten verbrauchte Leistung größer ist als der hier angegebene
Prozentanteil, wird ein Event ausgelöst.
Power over Ethernet bei SCALANCE XM-400
Bei SCALANCE XM-400 können Sie die Funktion „Power over Ethernet" über den Port
Extender PE408PoE nutzen.
PoE-Spannungsversorgung
Der Anschluss der PoE-Spannungsversorgung erfolgt extern. Pro Port Extender PE408PoE
können Sie 2 PoE-Spannungsversorgungen anschließen. Jeder PE408PoE verfügt daher
über 2 PSEs (Power Sourcing Equipment) mit jeweils 4 Ports.
Nummerierung der PSEs
Um die PSEs bei der Projektierung unterscheiden zu können, sind sie nummeriert:
