Konfigurieren mit dem Web Based Management
5.5 Das Menü "Layer 2"
Hinweis
Wenn Link Check bei allen Geräten eines Rings zeitgleich eingeschaltet ist und mehrere
Verbindungen innerhalb des Rings gestört sind, führt dies zu einer Fragmentierung des Rings.
1. Schalten Sie bei der Inbetriebnahme die Funktion Link Check für eine Verbindungsstrecke
nach der anderen ein, indem Sie jeweils bei den beiden Verbindungspartnern, die an eine
Strecke angeschlossen sind, Link Check aktivieren.
2. Um eine fehlerfreie Verbindung zu gewährleisten, warten Sie jeweils 1 min, bevor Sie Link
Check für die nächste Verbindungsstrecke aktivieren.

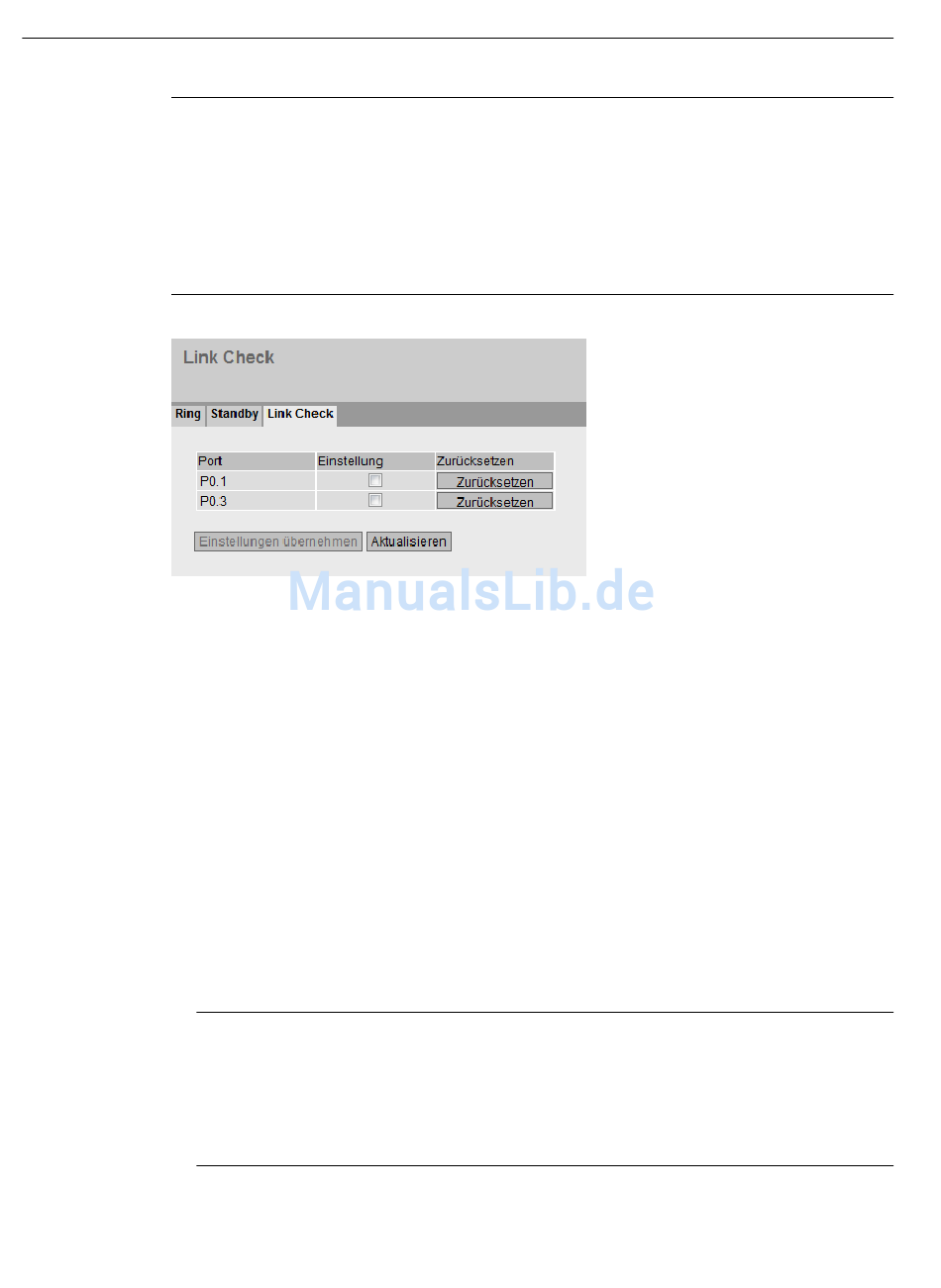

Beschreibung der angezeigten Felder
Die Tabelle enthält folgende Spalten:
● Port
Zeigt die verfügbaren Ports an. Der Port setzt sich aus der Modulnummer und der
Portnummer zusammen, z. B. Port 0.1 ist Modul 0, Port 1.
● Einstellung
Mit diesem Optionskästchen aktivieren bzw. deaktivieren Sie die Funktion Link Check für
einen Port.
Bei aktiver Verbindungsüberwachung können Sie die Anzahl der gesendeten und
empfangenen Link Check-Testtelegrammen auf der Seite "Information > Redundanz > Link
Check" einsehen.
● Zurücksetzen
Nach dem Zurücksetzen von Link Check wird die Funktion auf dem Port erneut gestartet
und die Statistik wird zurückgesetzt.
Wenn Sie die Schaltfläche "Zurücksetzen" verwenden, muss das Zurücksetzen auf beiden
Verbindungspartnern innerhalb von 30 s erfolgen.
Hinweis
Wenn Sie die Schaltfläche "Zurücksetzen" verwenden, kann es zu kurzfristiger
Schleifenbildungen und damit zum Ausfall des Datenverkehrs kommen. Die Schleife wird
automatisch wieder aufgelöst.
Wenn das in Ihrem Anwendungsfall nicht akzeptabel ist, setzen Sie Link Check zurück,
indem Sie das Verbindungskabel ziehen und wieder stecken.
