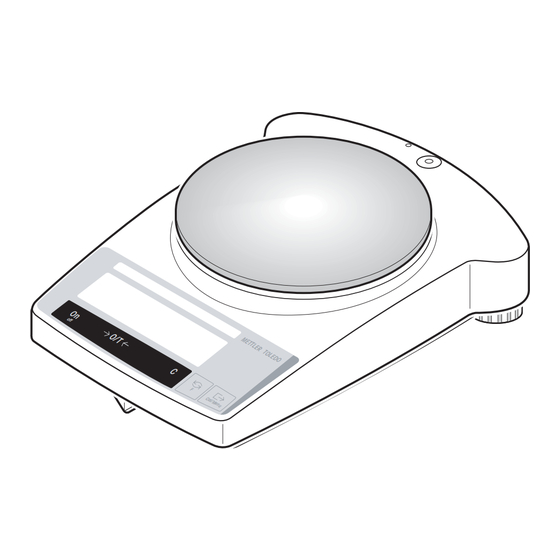

- Seite 1 Bedienungsanleitung METTLER TOLEDO • JB-G Goldwaagen • JB-C Karatwaagen...
- Seite 2 Kurzbedienungsanleitung Einheit umschalten* Justieren (Kalibrieren) extern Stückzählen* Taste kurz drücken Hinweis: Alle Modelle haben ein internes Jus- “ 22. 0 0 tiergewicht Taste lange drücken, bis 0. 7 8 oz Cal/Menu die gewünschte Anzeige 0. 0 0 erscheint 2000. 0 0 12.
-
Seite 3: Inhaltsverzeichnis
Anschliessen an Stromversorgung ..........9 Masszeichnungen ..............31 Justieren (Kalibrieren) .............. 11 Anhang .................. 32 Wägen ................... 13 Ausdruckbeispiele mit METTLER TOLEDO Druckern RS-P42 Ein-/Ausschalten ..............13 und LC-P45 ................32 Einfaches Wägen ..............13 Was ist, wenn...? ..............33 Tarieren .................. -
Seite 4: Kennenlernen Der Waagenlinie Jb (Gold- Und Karatwaagen)
• Die Waagenlinie JB (JEWELRY) besteht aus hochauflösenden Karatwaagen (JB-C) mit einer Ablesbarkeit Standard von 0,001 ct / 0,001 g und präzisen Goldwaagen (JB-G) mit einer Ablesbarkeit von 0,01 g bis 0,1 g. Die Wägebereiche reichen von 51 g bis 8,1 kg. -
Seite 5: Aufbau Der Waagen
Aufbau der Waagen 1 Tasten 2 Anzeige mit Hinterleuchtung 3 Typenschild mit folgenden Angaben: “Max”: Höchstlast “d”: Ablesbarkeit “Min”: Mindestlast (empfohlene Mindestlast; nur relevant bei geeichten Waagen) “e”: Eichwert (kleinster bei der Eichung geprüfter Anzeigeschritt; nur relevant bei geeichten Waagen) 4 Windschutzring Waagschale 6 Windschutz (Standardausrüstung bei Modellen JB-C) -
Seite 6: Übersicht Über Die Tastenfunktionen
Übersicht über die Tastenfunktionen Die Waagen verfügen über zwei Bedienebenen: den Wägemodus und das Menü. Je nach Bedienebene und Dauer des Tastendrucks haben die Tasten eine unterschiedliche Bedeutung. Wägemodus Funktion der Tasten im Wägemodus langer Tastendruck kurzer Tastendruck • Waage ausschalten (Standby) •... -
Seite 7: Inbetriebnahme
Bereichen betrieben werden. • Vor Anschluss des Netzadapters prüfen, ob der aufgedruckte Spannungswert mit der örtlichen Netzspan- nung übereinstimmt. Wenn dies nicht der Fall ist, kontaktieren Sie bitte Ihre lokale METTLER TOLEDO- Vertretung. • Waagen nur in Innenräumen und in trockener Umgebung verwenden. -
Seite 8: Montage Von Windschutz
Montage von Windschutz... -
Seite 9: Aufstellen, Nivellieren, Vorbereitung Für Unterflurwägungen, Anschliessen An Stromversorgung
Am besten eignet sich ein stabiler Tisch in einer windgeschützten Ecke, möglichst weit entfernt von Türen, Fenstern, Heizungen sowie Lüftungsschlitzen von Klimaanlagen. Diebstahlsicherung JB Waagen sind mit einer Halterung für die optionale Diebstahlsicherung ausgerüstet. Die Diebstahlsicherung (Kabel mit Schloss) ist für alle Modelle geeignet. Sie kann unter der Nummer 590101 bei METTLER TOLEDO bestellt werden. -
Seite 10: Nivellieren
Anschliessen an die Stromversorgung Vor Anschluss des Netzadapters prüfen, ob der aufgedruckte Spannungswert mit der örtlichen Netzspan- nung übereinstimmt. Wenn dies nicht der Fall ist, kontaktieren Sie bitte Ihre lokale METTLER TOLEDO- Vertretung. Netzadapter in Netzadapterbuchse der Waage einstecken und ans Netz anschliessen. -
Seite 11: Justieren (Kalibrieren)
Justieren (Kalibrieren) Um präzise Wägeergebnisse zu erhalten, muss die Waage auf die Erdbeschleunigung am Aufstellort abge- glichen werden. Justieren ist notwendig: • bevor mit der Waage zum ersten Mal gearbeitet wird • im Wägebetrieb in regelmässigen Abständen • nach einem Standortwechsel Vorgehen Um genaue Resultate zu erhalten, muss die Waage 30 Minuten vor... - Seite 12 JB-G: Beim Anschliessen ans Netz, anschliessend periodisch. ------ Bei den geeichten Modellen JB-C und JB-G ist auch die manuelle Justierung mit dem internen Gewicht auf Tastendruck möglich. Es empfiehlt sich, diese Waagen regelmässig zu justieren, um möglichst gute Resultate zu erhalten (Vorgehen siehe Justierung mit internem Gewicht).
-
Seite 13: Wägen
Wägen Ein-/Ausschalten Einschalten Waagschale entlasten und die Taste «On» kurz drücken. Die Waage führt einen Anzeigetest durch (sämtliche Segmente der Anzeige leuchten kurz auf). 88888888 Bei Nullanzeige ist die Waage betriebsbereit. 0. 0 0 g Ausschalten Taste «Off» gedrückt halten, bis in der Anzeige “OFF” erscheint. Taste loslassen. Einfaches Wägen Wägegut auf die Waagschale legen. -
Seite 14: Tarieren
Tarieren Leeren Behälter auf die Waage stellen, 0. 0 0 g das Gewicht wird angezeigt. 121. 0 1 g Tarieren: Taste «#» kurz drücken. 0. 0 0 g Wägegut in den Behälter füllen, das Nettogewicht wird angezeigt. 95. 9 7 g Wird der Behälter von der Waage genommen, wird das Taragewicht als negativer Wert angezeigt. -
Seite 15: Menü
Unit 1 Unit 1 Unit 2 Unit 2 laubten Wägeeinheiten wählbar. H tl Unit 1 Unit 1 Unit 2 Unit 2 Werkseinstellung: JB-G: “ ” Unit 1 Unit 1 Unit 2 Unit 2 JB-C: “ ” Unit 1 Unit 1 Unit 2 Dieser Menüpunkt ist nur sichtbar, wenn... -
Seite 16: Menü-Bedienung
Menü-Bedienung Einstieg ins Menü 0. 0 1 g Im Wägemodus die Taste «Cal/Menu» gedrückt halten, bis “MENU” in der Anzeige erscheint. Taste loslassen, Cal/Menu der 1. Menüpunkt wird angezeigt. Ÿ≈EMU rESEt Menüpunkte anwählen rESEt Mit der Taste «±» lassen sich die einzelnen Menüpunkte mit den aktuellen Einstellungen der Reihe nach ±... -
Seite 17: Beschreibung Der Menüpunkte
Beschreibung der Menüpunkte 4.3.1 Zurücksetzen oder Protokollieren der Waageneinstellungen (1. Menüpunkt “RESET”) Waageneinstellungen zurücksetzen “Reset” anwählen und «Cal/Menu» gedrückt halten, bis die Meldung “r donE” die Rücksetzung aller Cal/Menu rESEt Menüeinstellungen bestätigt. Anschliessend kehrt die Waage in den Wägemodus zurück und arbeitet mit den Werkseinstellungen (Kapitel 4.1). - Seite 18 4.3.3 Funktionen (3. Menüpunkt / Bedienung Kapitel 5) F count Zusätzlich zum einfachen Wägen kann eine der folgenden Funktionen ausgewählt werden: F count Stückzählen “ F 100 % F 100 % Prozentwägen F nonE Keine Funktion, einfaches Wägen “ F nonE 4.3.4 Wägemodus (4.
- Seite 19 Die Waage kann je nach Anforderung mit den folgenden Einheiten arbeiten (bei geeichten Waagen nur “ möglich, falls das nationale Eichgesetz dies zulässt): Einheit Umrechnungsfaktor Bemerkung Unit 1 mg Gramm Werkseinstellung bei JB-G Waagen Kilogramm 1 kg = 1000 g nicht bei 0,1 mg und 1 mg-Waagen “ Milligramm 1 mg = 0,001 g...
- Seite 20 4.3.7 Auto Zero (7. Menüpunkt) In diesem Menüpunkt können Sie die automatische Nullpunktkorrektur ein- oder ausschalten. Im eingeschal- teten Zustand wird der Nullpunkt bei Drift oder bei Verschmutzungen der Waagschale automatisch korrigiert. Die folgenden Einstellungen stehen zur Verfügung: A. z Ero Auto Zero eingeschaltet “...
- Seite 21 “S. SICS”: Es werden die MT-SICS Datenübertragungsformate verwendet. Informationen finden Sie im “Reference Manual MT-SICS Basic-S Waagen 11780447” (nur in Englisch erhältlich), das Sie bei Ihrer METTLER TOLEDO-Vertretung bestellen können oder ab dem Internet heruntergeladen werden kann. (www.mt.com/AB-S) Weitere Informationen finden Sie im Kapitel 6.3.
- Seite 22 4.3.11 Baudrate (11. Menüpunkt) “ 2400 Hinweis: Dieser Menüpunkt ist nur verfügbar, wenn Sie im 8. Menüpunkt (“Peripheriegerät”) die Einstellung “Printer” oder “Host” gewählt haben! 4800 Die Baudrate (Datenübertragungsrate) bestimmt die Geschwindigkeit der Übertragung über die serielle Schnitt- “ stelle. Die Einheit ist Baud (1 Baud (bd) = 1 Bit/Sekunde). Die folgenden Einstellungen stehen zur Verfügung: 600 bd, 1200 bd, 2400 bd, 4800 bd, 9600 bd und bd 19200 19200 bd.
-
Seite 23: Funktionen
Funktionen Stückzählen Voraussetzung Im Menü muss die Funktion “F count” aktiviert sein (Kapitel 4). Leeren Behälter auf die Waage stellen und durch kurzes Drücken der Taste «#» tarieren. 0. 0 0 g Referenz setzen: Zum Stückzählen muss ein Bezugsgewicht (Referenz) vorgegeben werden: Referenz auflegen, mögliche Referenzstückzahlen sind 5, 10, 20, 50, 100 und “no”... -
Seite 24: Prozentwägen
Prozentwägen Voraussetzung Im Menü muss die Funktion “F 100 %” aktiviert sein (Kapitel 4). 0. 0 0 g Sollgewicht setzen Sollgewicht (Referenzgewicht, das 100 % entspricht) auflegen 148. 5 0 g Die Taste «F» gedrückt halten, bis “SEt 100 %” erscheint. SEt100 % Mit der Taste «“»... -
Seite 25: Umschalten Von Gewichtseinheiten
Umschalten von Gewichtseinheiten Voraussetzung Im Menü müssen für Einheit 1 und Einheit 2 unterschiedliche Gewichtseinheiten aktiviert sein (Kapitel 4). Mit der Taste «“» kann jederzeit zwischen den beiden im Menü gewählten Gewichtseinheiten (“UNIT 1” “ und “UNIT 2”) umgeschaltet werden. 64. -
Seite 26: Technische Daten, Zubehör
Technische Daten, Zubehör Technische Daten Standardausrüstung der Waagenlinie JB Materialien Umgebungsbedingungen • Gehäuse: Aluminium-Druckguss, lackiert Bei den folgenden Umgebungsbedingungen werden die • Arbeitsschutzhülle, transparent, aus Barex • Waagschale: technischen Daten eingehalten: • Länderspezifisches Netzgerät, Chromnickelstahl X2CrNiMo 17 13 2 (1.4404) •... -
Seite 27: Schnittstelle
METTLER TOLEDO, voll nutzen. Eine detaillierte Beschreibung der verfügbaren Schnitt- DATA stellenbefehle finden Sie im “Reference Manual MT-SICS Basic-S Waagen 11780447” (nur in Englisch erhältlich), das Sie bei Ihrer METTLER TOLEDO-Vertretung bestellen können oder ab dem Internet heruntergeladen werden kann (www.mt.com/AB-S). HAND SHAKE... -
Seite 28: Schnittstellenbefehle Und -Funktionen Mt-Sics
Gewichtswert Einheit entsprechende Befehle über die Datenschnittstelle zur Verfügung. Antwort Die neu lancierten Waagen von METTLER TOLEDO unterstützen den standardisierten Aktueller stabiler Gewichtswert in der Befehlssatz “METTLER TOLEDO Standard Interface Command Set” (MT-SICS). Die zur tatsächlich unter Einheit 1 eingestellten Verfügung stehenden Befehle sind abhängig von der Funktionalität der Waage. - Seite 29 Die unten aufgeführten MT-SICS Befehle sind eine Auswahl der zur Verfügung stehenden ST – Stabilen Gewichtswert nach Drücken der Transfertaste ± senden Befehle. Weitere Befehle und Informationen entnehmen Sie bitte dem Bedienungs- Befehl Tatsächlichen Status der ST-Funktion abfragen. handbuch “MT-SICS Basic-S balances 11780447”, das Sie unter aus dem Internet herun- terladen können (www.mt.com/AB-S).
-
Seite 30: Zubehör
“0,1 mg” (237 mm) 11103682 • ø 76/96 mm, Stahl rostfrei 15020 Arbeitsschutzhülle • Windschutz “mg” (141 mm) 11103683 • Für JB-G Modelle (1 Stück) 11103681 Netzgeräte AC/AC * Waagen mit einer Waagschale • Für JB-C Modelle (1 Stück) 11135408 Ausgang: 12 VAC 500 mA von ø... -
Seite 31: Masszeichnungen
Masszeichnungen Alle Masse in Millimetern (mm) JB-G Waage ohne Windschutz JB-C Waage mit Windschutz “mg” (165 mm) 128.5 91.5 Ø 10.5 10.5 184.5 184.5 163.5 73.5 Ø 1) Gehängedurchführung... -
Seite 32: Anhang
Anhang Ausdruckbeispiele mit METTLER TOLEDO Druckern RS-P42 und LC-P45 Funktion: Überprüfung der Funktion: Statistik Hinweise Funktion: Justieren Funktion: List Kalibrierung (Justierung) Nur bei LC-P45 möglich. Ausdruck der aktuellen Beim RS-P42 müssen Datum - BALANCE CALIBRATION - mit externem Gewicht. Waageneinstellung Funktion wird über den... -
Seite 33: Was Ist, Wenn
Gefordertes Justiergewicht auflegen. Kein oder falsches Justiergewicht aufgelegt Error 2 Referenzstückzahl (Stückzählung) zu klein Referenzstückzahl erhöhen. Error 3 Interner Fehler METTLER TOLEDO Kundendienst benachrichtigen. Error 4 Keine Standardkalibrierung METTLER TOLEDO Kundendienst benachrichtigen. Error 6 Falsche oder fehlende Waagschale Richtige Waagschale aufsetzen. -
Seite 34: Anschluss Von Waagen Der Baureihe Jb An Andere Mettler Toledo-Geräte
Anschluss von Waagen der Baureihe JB an andere Wartung und Reinigung METTLER TOLEDO-Geräte Service Gerät Verbindungskabel Einstellungen/ Eine regelmässige Wartung Ihrer Waage durch einen Servicetechniker verlängert Bemerkungen die Lebensdauer des Gerätes. Fragen Sie nach den Servicemöglichkeiten bei Ihrer SQC 14 RS9–RS9 (m/w) - Seite 35 Leer...
- Seite 36 Für eine gute Zukunft Ihres METTLER TOLEDO Produktes: METTLER T0LEDO Service sichert Ihnen auf Jahre Qualität, Messgenauigkeit und Werterhaltung der METTLER TOLEDO Produkte. Verlangen Sie bitte genaue Unterlagen über unser attraktives Service-Angebot. Vielen Dank. *P11780630* Technische Änderungen und Änderungen im Lieferumfang des Zubehörs vorbehalten.
