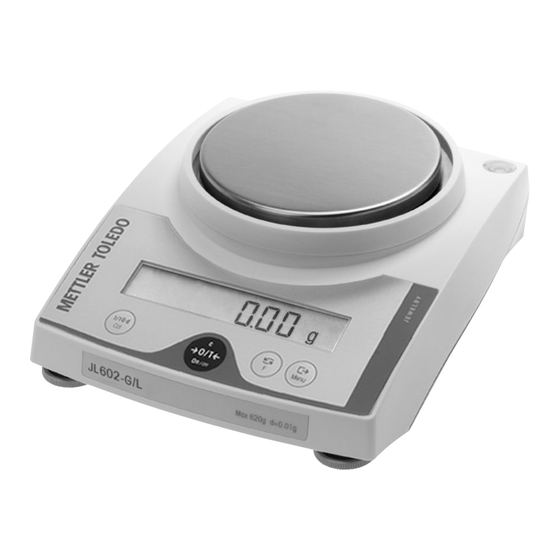

- Seite 1 Bedienungsanleitung METTLER TOLEDO JL-G/L Goldwaagen www.mt.com/jewelry...
- Seite 2 Kurzbedienungsanleitung Taste kurz drücken Taste lange drücken, bis die gewünschte Anzeige erscheint * Diese Funktionen müssen im Menu ▼ aktiviert sein (Kapitel 4.3.2) automatischer Ablauf Stückzählen* Einschalten Freier Faktor / wählbarer Anzeigeschritt* 17. 8 9 g 88888888 0. 0 0 g ▼...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Funktionen ..........15 Kennenlernen der JL-G/L Goldwaagen ..4 5.1 Stückzählen ............15 1.1 Allgemeines ............4 1.2 Aufbau der Waagen ..........4 5.2 Prozentwägen ............ 16 1.3 Übersicht über die Tastenfunktionen ......5 5.3 Umschalten von Gewichtseinheiten ....... 16 5.4 Wägen mit freiem Faktor und / oder wählbarem... -
Seite 4: Kennenlernen Der Jl-G/L Goldwaagen
Kennenlernen der JL-G/L Goldwaagen 1 Kennenlernen der JL-G/L Goldwaagen 1.1 Allgemeines Leistungsumfang • Ablesbarkeit 0,01 g, Höchstlast 610 g • Neben den Grundoperationen wie Wägen, Tarieren und Justieren (Kalibrieren) können zusätzlich diverse Funktionen wie “Prozentwägen”, “Stückzählen” oder “Freier Faktor” aktiviert werden. -
Seite 5: Übersicht Über Die Tastenfunktionen
Kennenlernen der JL-G/L Goldwaagen 1.3 Übersicht über die Tastenfunktionen Die Waagen verfügen über zwei Bedienebenen: den Wägemodus und das Menü. Je nach Bedienebene und Dauer des Tasten- drucks haben die Tasten eine unterschiedliche Bedeutung. Funktion der Tasten im Wägemodus kurzer Tastendruck langer Tastendruck Wägemodus... -
Seite 6: Inbetriebnahme
JL-G/L nicht in explosionsgefährdeten Bereichen betrieben werden. • Vor Anschluss des Netzadapters prüfen, ob der aufgedruckte Spannungswert mit der örtlichen Netzspannung übereinstimmt. Wenn dies nicht der Fall ist, kontaktieren Sie bitte Ihre lokale METTLER TOLEDO Vertretung. • JL-G/LWaagen nur in trockener Umgebung verwenden. •... - Seite 7 Inbetriebnahme Diebstahlsicherung Alle Modelle sind mit einer Halterung für die Diebstahlsicherung ausgerüstet (siehe unter Zubehör Kapitel 6.4). Netzanschluss ➞ Netzadapter in Netzadapterbuchse der Waage einstecken und ans Netz anschliessen. ➞ Die Waage führt einen Selbsttest durch. Der Test ist beendet, wenn „OFF“ erscheint.
-
Seite 8: Justieren (Kalibrieren)
Inbetriebnahme 2.4 Justieren (Kalibrieren) Um präzise Wägeergebnisse zu erhalten, muss die Waage auf die Erdbeschleuni- gung am Aufstellort abgeglichen werden. Justieren ist notwendig • bevor mit der Waage zum ersten Mal gearbeitet wird • im Wägebetrieb in regelmässigen Abständen • nach einem Standortwechsel Hinweis: Um genaue Resultate zu erhalten, muss die Waage 30 Minuten vor dem Justieren... -
Seite 9: Wägen
Wägen 3 Wägen 3.1 Ein-/Ausschalten Einschalten ➞ Waagschale entlasten und die Taste «On» kurz drücken. Die Waage führt einen Anzeigetest durch (sämtliche Segmente der Anzeige leuchten kurz auf). 88888888 Bei Nullanzeige ist die Waage betriebsbereit. ▼ 0. 0 0 g Ausschalten ▼... -
Seite 10: Menü
Menü 4 Menü 4.1 Übersicht Im Menü können Sie die Wägeeinheit ändern, weitere Funktionen anwählen und diverse Einstellungen vornehmen. Die Besch- reibung der einzelnen Menüpunkte finden Sie im Kapitel 4.3. -
Seite 11: Menü-Bedienung
Menü 4.2 Menü-Bedienung Einstieg ins Menü Im Wägemodus die Taste «Menu» gedrückt halten, bis “Menu” in der Anzeige ers- 0. 0 1 g Menu cheint. Taste loslassen, der 1. Menüpunkt wird angezeigt. ŸÖENU ▼ rESEt Menüpunkte anwählen Mit der Taste «±» lassen sich die einzelnen Menüpunkte mit den aktuellen Einstel- rESEt ±... - Seite 12 Menü 4.3.2 Funktionen (2. Menüpunkt / Bedienung Kapitel 5) Zusätzlich zum einfachen Wägen kann eine der folgenden Funktionen mit der Taste «“» ausgewählt werden: F nonE Keine Funktion, einfaches Wägen F count Stückzählen F nonE “ F 100 % Prozentwägen F count F FAC M Freien Faktor mir Gewichtswert multiplizieren, Anzeigeschrittgrösse ändern...
- Seite 13 Menü 4.3.6 Auto Zero (6. Menüpunkt / siehe auch Legende Kapitel 4.1) In diesem Menüpunkt können Sie die automatische Nullpunktkorrektur ein- oder ausschalten. Auto Zero eingeschaltet Der Nullpunkt wird automatisch korrigiert (z.B. bei Drift oder Verschmutzungen der ÅZEro “ Waagschale). Auto Zero ausgeschaltet no ÅZEro Der Nullpunkt wird nicht automatisch korrigiert.
- Seite 14 Sie im “Reference Manual MT-SICS B-S/L/L-S Waagen 11780447” (nur in Englisch erhältlich), das Sie bei Ihrer S. PŸÖ METTLER TOLEDO-Vertretung bestellen können oder ab dem Internet (www.mt.com/sics-classic) herunterge- laden werden kann. Weitere Informationen finden Sie im Kapitel 6.3.
-
Seite 15: Funktionen
Funktionen 5 Funktionen Unter den Funktionen gespeicherte Einstellungen und Werte bleiben erhalten, bis sie neu gesetzt oder eine andere Funktion gewählt werden. Mit der Taste «C» kann der jeweilige Vorgang abgebrochen werden. 5.1 Stückzählen Voraussetzung Im Menü muss die Funktion “F count” aktiviert sein (Kapitel 4). ➞... -
Seite 16: Prozentwägen
Funktionen 5.2 Prozentwägen Voraussetzung 0. 0 0 g Im Menü muss die Funktion “F 100 %” aktiviert sein (Kapitel 4). Sollgewicht setzen 148. 5 0 g ➞ Sollgewicht (Referenzgewicht, das 100 % entspricht) auflegen. Minimalgewicht = 10d (d: Anzeigeschritt) beachten. SEt100 ➞... -
Seite 17: Wägen Mit Freiem Faktor Und / Oder Wählbarem Anzeigeschritt
Funktionen 5.4 Wägen mit freiem Faktor und / oder wählbarem Anzeigeschritt Bei diesem Menüpunkt kann ein frei wählbarer Faktor definiert werden. Dieser Wert wird dann entweder mit dem Wägeergebnis (in Gramm) multipliziert (“F FAC M”), das heisst Ergebnis = Faktor * Gewicht. -
Seite 18: Technische Daten, Optionen, Zubehör
Technische Daten, Optionen, Zubehör 6 Technische Daten, Optionen, Zubehör 6.1 Technische Daten Schutzgrad • Geschützt gegen Staub und Wasser Standardausrüstung • Verschmutzungsgrad: 2 • Länderspezifisches Netzgerät • Überspannungskategorie: Klasse II 100–240 VAC/50–60 Hz, 0.3 A 12 VDC, 0.84 A • EMV: siehe Konformitätserklärung Speisung Waage Eingang 6-14,5VAC, 50/60Hz, 4VA Umgebungsbedingungen... -
Seite 19: Rs232C Schnittstelle
Waagen-Funktionen auch als entsprechende Befehle über die Datenschnittstelle zur Verfügung. Die neu lancierten Waagen von METTLER TOLEDO unterstützen den standardisierten Befehlssatz “METTLER TOLEDO Standard Interface Command Set” (MT-SICS). Die zur Verfügung stehenden Befehle sind abhängig von der Funktionalität der Waage. - Seite 20 Technische Daten, Optionen, Zubehör Die unten aufgeführten MT-SICS Befehle sind eine Auswahl der zur Verfügung stehenden Befehle. Weitere Befehle und In- formationen entnehmen Sie bitte dem Bedienungshandbuch “MT-SICS für B-S/L/L-S Waagen 11780447”, das Sie unter www.mt.com/sics-classic aus dem Internet herunterladen können. S –...
-
Seite 21: Zubehör
Netzgerät Netzgerät Universal (EU, USA, AU, UK) 11120270 100–240 VAC/50–60 Hz, 0.3 A 12 VDC, 0.84 A Schnittstellen RS232C Schnittstelle muss ab Werk eingebaut werden. Nachträglich ist dies nur durch eine METTLER TOLEDO Servicevertretung möglich. RS232 Schnittstelle notwendig... -
Seite 22: Masszeichnung (In Mm)
Technische Daten, Optionen, Zubehör 6.5 Masszeichnung (in mm) -
Seite 23: Anhang
Anhang 7 Anhang 7.1 Ausdruckbeispiele mit METTLER TOLEDO Druckern RS-P26 und LC-P45 Funktion: Justieren Funktion: List Funktion: Überprüfung der Hinweise Ausdruck der aktuellen Kalibrierung (Justierung) Hinweise zu den Funkti- -BALANCE CALIBRATION- 04.07.2007 09:50:12 mit externem Gewicht.. Waageneinstellung onen, die über den Drucker Nur bei LC-P45 möglich. -
Seite 24: Was Ist, Wenn
➞ Gefordertes Justiergewicht auflegen. Error 2 Referenzgewicht (Stückzählung, Prozentwägung) ➞ Referenzgewicht erhöhen. Error 3 zu klein Interner Fehler ➞ METTLER TOLEDO Kundendienst Error 4 benachrichtigen. Falsche oder fehlende Waagschale oder ➞ Richtige beziehungsweise leere 0. 0 00 g Waagschale ist nicht leer Waagschale aufsetzen. -
Seite 25: Wartung Und Reinigung
7.3 Wartung und Reinigung Service Eine regelmässige Wartung Ihrer Waage durch einen Servicetechniker verlängert die Lebensdauer des Gerätes. Fragen Sie nach den Servicemöglichkeiten bei Ihrer METTLER TOLEDO-Vertretung. Reinigung Reinigen Sie die Waagschale, den Windschutz (je nach Modell) und das Gehäuse Ihrer Waage hin und wieder mit einem feuchten Lappen. -
Seite 26: Konformitätserklärung
Die Unterzeichnenden erklären im Namen der Firma Mettler-Toledo AG Im Langacher CH-8606 Greifensee dass die Waagen der Reihe METTLER TOLEDO JL-G/L auf die sich diese Erklärung bezieht (Seriennummer auf dem Produkt) die nachstehenden EG-Richtlinien (einschliesslich aller zutreffenden Änderungen) erfüllen: 73/23/EEC Niederspannungsrichtlinie 89/336/EEC Elektromagnetische Verträglichkeit... - Seite 28 Für eine gute Zukunft Ihres METTLER TOLEDO Produktes: METTLER T0LEDO Service sichert Ihnen auf Jahre Qualität, Messgenauigkeit und Werterhaltung der METTLER TOLEDO Produkte. Verlangen Sie bitte genaue Unterlagen über unser attraktives Service-Angebot. Vielen Dank. *11781163* Technische Änderungen und Änderungen im Lieferumfang des Zubehörs vorbehalten...
