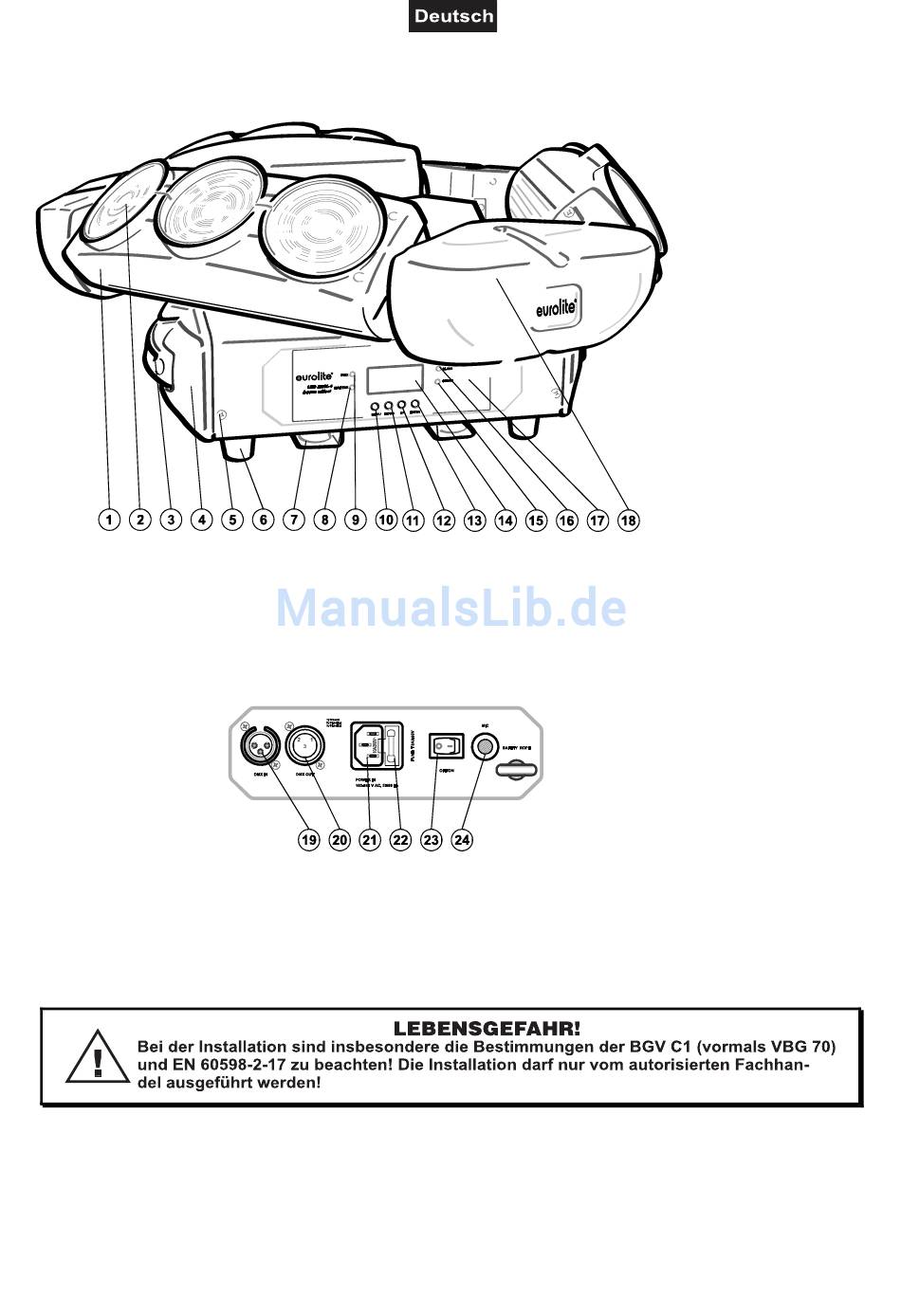

Geräteübersicht
INSTALLATION
Gerätemontage
Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne
dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der
Hauptaufhängung kein Teil der Installation herabfallen kann.
8/35
(1) LED-Leiste
(2) Linse/LED
(3) Tragegriff
(4) Base
(5) Gehäuseschraube
(6) Gummifuß
(7) Adapterplatte
(8) Master-Anzeige
(9) DMX-Anzeige
(10) Menu-Taste
(11) Down-Taste
(12) Up-Taste
(13) Enter-Taste
(14) Display
(15) Sound-Anzeige
(16) Slave-Anzeige
(17) Control Board
(18) Gerätekopf
(19) DMX-Eingang
(20) DMX-Ausgang
(21) Spannungsver-
sorgungseingang
(22) Sicherungshalter
(23) Netzschalter
(24) Mikrofon
00099571.DOC, Version 1.0
