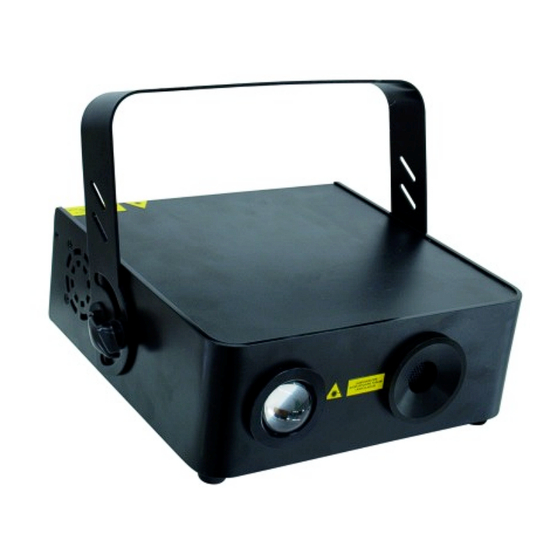

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED MS-2 Laser LED effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer 51741060 This user manual is valid for the article number 51741060 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/35 00051238.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED MS-2 Effekt entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemäße Verwendung
Beim vorliegenden Produkt handelt es sich um einen betriebsfertigen Showlaser, dessen sichtbare Strahlung im Wellenlängenbereich von 400 bis 700 nm liegt, und der Lichteffekte für Unterhaltung etc. erzeugt. Beim Betreiben einer Laser-Einrichtung können Personenschäden hervorgerufen werden. Bitte beachten Sie unbedingt den Abschnitt "Rechtliche Hinweise" und "Schutzmaßnahmen für den sicheren Betrieb". Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. - Seite 5 Anzeige Der Unternehmer hat den Betrieb von Lasereinrichtungen der Klassen 3B dem zuständigen Unfall- versicherungsträger und der für den Arbeitsschutz zuständigen Behörde (Gewerbeaufsicht) vor der ersten Inbetriebnahme anzuzeigen. Die Anzeige soll folgende Angaben enthalten: Hersteller der Lasereinrichtung, Laserklasse, Strahlungs- leistung bzw. -energie, Wellenlänge(n), gegebenenfalls Impulsdauer und Impulswiederholfrequenz. Für Lasereinrichtungen der Klasse 3B ist die Einhaltung der maximal zulässigen Bestrahlung (MZB) für alle vorgesehenen Effekte durch ein Gutachten eines Sachverständigen nachzuweisen, sofern Laserstrahlen in Bereiche eindringen können, in der sich nicht unterwiesene Personen aufhalten.
- Seite 6 Beispielsammlung – Explosionsschutz-Richtlinien – (EX-RL)“ (GUV 19.8), insbesondere Abschnitte E 2.3.9 und E 2.3.10. EUROLITE liefert mit dem vorliegenden Gerät einen betriebsfertigen Showlaser aus. Durch die Installation vor Ort wird ein Lasergerät oder ein Verbund von mehreren Lasern zu einer sog. Showlaseranlage.
-
Seite 7: Rechtliche Hinweise
Inbetriebnahme Lasereinrichtungen müssen entsprechend ihrer Klasse und Verwendung mit den für einen sicheren Betrieb erforderlichen Schutzeinrichtungen ausgerüstet sein. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. -
Seite 8: Schutzmaßnahmen Für Den Sicheren Betrieb
Der Geschädigte selbst kann auf Schmerzensgeld klagen. Dadurch entstehende (wirtschaftliche) Schäden können durch eine zivilrechtliche Klage vom Bediener der Laser-Einrichtung eingefordert werden. Bitte beachten Sie: EUROLITE haftet nicht für Schäden, die durch unsachgemäße Installation und nicht bestimmungsgemäßen Betrieb verursacht werden! Schutzmaßnahmen für den sicheren Betrieb Für die Erzeugung und Anwendung von Laserstrahlung sind die Sicherheitsvorkehrungen aus DIN EN... -
Seite 9: Sachwidrige Verwendung/Verhalten Im Störfall
Bedienpersonal Die Laser-Light-Show darf nur durch eine unterwiesene Person durchgeführt werden. Sie muss bei der Show den Strahlengang überwachen und eine Abschaltung des Gerätes bzw. eine Unterbrechung des Strahlenganges bei Störfällen am Gerät, unsicheren Betriebsbedingungen oder Unruhe im Publikum vornehmen. Der Unternehmer hat dafür zu sorgen, dass Versicherte, die Lasereinrichtungen der Klassen 2 bis 4 anwenden, über das zu beachtende Verhalten unterwiesen worden sind. -
Seite 10: Funktionsbeschreibung
• Fachnormen und Berufsgenossenschaftliche Vorschriften beachten. Aufbau, Justage und Betrieb des Lasers nur durch qualifizierte und geschulte Personen! Niemals das Gehäuse öffnen! 4.2 Funktionsbeschreibung Der LED MS-2 verfügt über vorprogrammierte Muster, die mit Hilfe zweier eingebauter Spiegelmotoren erzeugt werden. Diese Grafikvariationen können automatisch oder im Takt der Musik verändert werden. -
Seite 11: Rückseite
4.5 Rückseite (3) Netzanschluss mit Sicherungshalter (4) Netzschalter (6) Schlüsselschalter (7) DMX-Eingangsbuchse (8) DMX-Ausgangsbuchse (9) LED-Effekt Regler (10) Mikrofon (11) Empfindlichkeitsregler (12) Control Board mit Funktionstasten 5. INSTALLATION 11/35 00051238.DOC, Version 1.1... -
Seite 12: Überkopfmontage
5.1 Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 13: Befestigung An Der Wand/Decke
Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeigneten Sicherungsseil. Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. -
Seite 14: Justieren Des Lasers
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. Showlaser müssen eine manuelle Sicherheitsabschaltung haben, die es ermöglicht, den Strahlaustritt jederzeit zwangsläufig unterbrechen zu können. Wird der Laser im Rigg oder an einem unzugänglichen Ort installiert, muss er mindestens über eine schaltbare Steckdosenleiste angeschlossen werden. 5.4 Justieren des Lasers Schalten das Gerät über den Netzschalter ein. -
Seite 15: Inbetriebnahme
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. -
Seite 16: Master/Slave Mode
Wenn Sie MODE OPTION aufrufen, blinkt die aktuelle Lasershow. Drücken Sied die UP oder DOWN Tasten, um die Lasershow zu ändern. Es stehen acht verschiedene vorprogrammierte Stand Alone Lasershows zur Auswahl: DISPLAY STAND ALONE MODE LASER EFFECT Mixed laser effect Auto show with rAndom order Auto mixed Slow laser effect with random order Auto Fast dots laser effect Auto Slow dots laser effect... -
Seite 17: Dmx Mode
DMX MODE Drücken Sie die FUNC-Taste, um MODE OPTION aufzurufen. Auswahl des Modus 001. Drücken Sie die UP oder DOWN Taste, um die gewünschte DMX-Adresse einzustellen. Drücken Sie die ENTER Taste zur Bestätigung. Der Laser arbeitet jetzt im “DMX MODE” und lässt sich über den DMX-Controller ansteuern. 17/35 00051238.DOC, Version 1.1... -
Seite 18: Dmx-Protokoll
DMX PROTOKOLL Bitte beachten Sie: Die DMX-Kanäle 2-8 sind nur dann aktiv, wenn Kanal 1 auf 225-255 gestellt wird. CANNEL DESCRIPTION VALUE 000-025 Laser Blackout 026-050 Mixed laser effect Auto show with rAndom Auto mixed Slow laser effect with random 051-075 order Auto Fast dots laser effect... -
Seite 19: Reinigung, Wartung Und Instandhaltung
7. REINIGUNG, WARTUNG UND INSTANDHALTUNG Lasereinrichtungen in Diskotheken sind technische Arbeitsmittel entsprechend dem Gerätesicherheits- gesetz. Daher müssen sie dessen Forderungen entsprechen. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. -
Seite 20: Technische Daten
8. TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 25 W DMX-Steuerkanäle: DMX512-Anschluss: 3-pol. XLR MCU-Anschluss: 9-pol SUB-D LED-Leistung: 15 W TCL, 455 nm Laserklasse: Wellenlänge: 650/532 nm Lasermodule: Rot 100 mW, grün 40 mW Abstrahlwinkel: ca. 30° Maße (LxBxH): 265 x 280 x 195 mm Gewicht:... -
Seite 21: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE LED MS-2. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 22: Operating Determinations
This product is a so-called showlaser, emitting radiation in a wavelength spectrum between 400 and 700 nm and producing lighting effects for shows. Operating a laser product may lead to permanent injury of persons. Please refer to the explanations under "Legal instructions"... -
Seite 23: Legal Instructions
Notification Before operating a laser of the classification 3B for the first time, the operator must notify the accidence insurance, the authority for industrial safety and all relevant authorities of the respective country. Notification should include the following information: manufacturer, laser classification, optical power and wavelength. - Seite 24 Pay a smart money to the damaged person. Economic damage caused can be demanded from the operator of the laser product. Please note: EUROLITE cannot be made liable for damages caused by incorrect installations and unskilled operation! Protective measures for a safe operation For producing and operating with laser radiation the following regulation is binding: DIN EN 60825-1 "Safety...
-
Seite 25: Unintended Use/Behaviour In Case Of Failure
During a show, the laser product must never be repaired or adjusted in a way that the laserbeam is corrected. Outside the laser show, the beam must be interrupted closed to the laser or be shut off. Operating staff The laser-light-show must only be carried out by a trained person. This person must control the laserbeam during the show and immediately switch off the device or interrupt the laser beam in case of failure of the device, unsecure operational conditions or unrest in the audience. -
Seite 26: Functional Description
• Read user manual before use. Laser installation, alignment and operation only by qualified and trained personell! Never open the housing! 4.2 Functional description The LED MS-2 provides different pre-programmed patterns generated via two integrated mirror motors. These geometric patterns can either be changed automatically or at the rhythm of the music. 4.3 Overview... -
Seite 27: Rear Panel
4.5 Rear panel (3) Power supply with fuseholder (4) Power switch (6) Keyswitch (7) DMX IN (8) DMX OUT (9) Microphone (10) Sensitivity control (11) Control Board with function keys 5. INSTALLATION 27/35 00051238.DOC, Version 1.1... -
Seite 28: Overhead Rigging
5.1 Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 29: Connection With The Mains
You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. -
Seite 30: Adjusting The Laser
5.4 Adjusting the laser Switch the device on via the power switch. Loosen the fixation screws of the mounting bracket and adjust the laser product to the desired projection area. Call up all desired projection patterns in order to make sure that the projections only move in the inaccessible showlaser area. -
Seite 31: Operation
Caution: At the last fixture, the DMX cable has to be terminated. Plug the terminator with a 120 resistor between Signal (–) and Signal (+) in the DMX output of the last fixture. 6. OPERATION With the POWER-switch, you can switch the device on and off. Turn the keyswitch to ON. - Seite 32 Sound activated rAndom mixed laser effect Sound activated Slow random mixed laser effect Sound activated Fast moving dots laser effect Sound active Slow moving dots laser effect LED COLOR CHOICE Press FUNC to enter MODE OPTION. Till to LED panel shows either one of LEd Loo rAn -r- -Y- -G-, -C-, -b-, -P- & -W-. Press UP or DOWN to select your favorite LED color as above.
-
Seite 33: Dmx-Protocol
DMX PROTOCOL Please note: DMX-channel 2-8 is only active with channel 1 set to 225-255. CANNEL DESCRIPTION VALUE 000-025 Laser Blackout Mixed laser effect Auto show with rAndom 026-050 Auto mixed Slow laser effect with random 051-075 order Auto Fast dots laser effect 076-100 101-125 Auto Slow dots laser effect... -
Seite 34: Cleaning And Maintenance
7. CLEANING AND MAINTENANCE Laser products in discotheques are technical working installations and fall under the Equipment Safety Act. This is why they must fulfill its requirements. The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. -
Seite 35: Technical Specifications
8. TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 25 W DMX control channels: DMX512 connection: 3-pin XLR MCU-connection: 9-pin SUB-D LED power: 15 W TCL, 455 nm Laser classification: Wavelength: 650/532 nm Laser-modules: Red 100 mW, green 40 mW Beam angle: approx.
