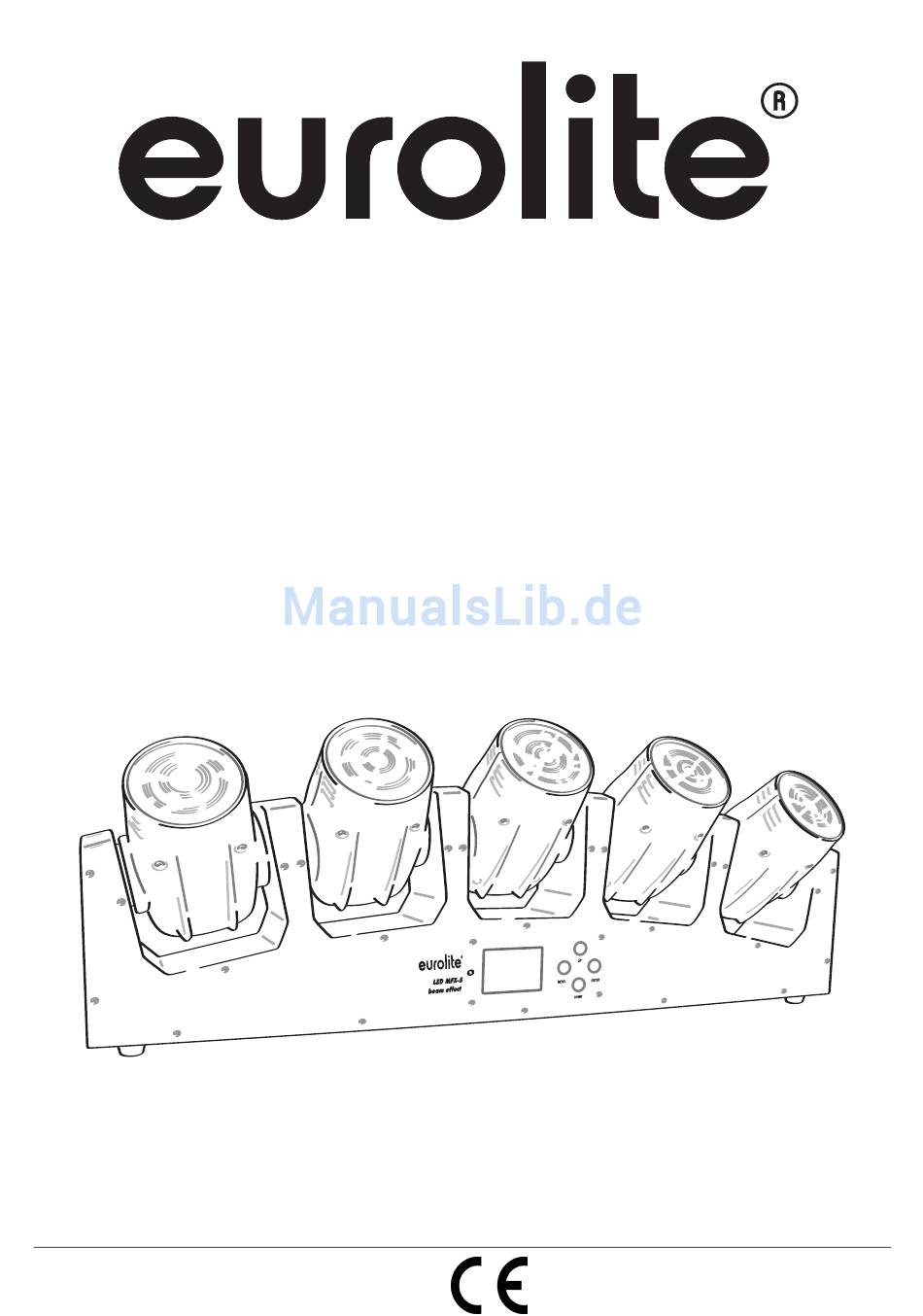

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED MFX-5 Beam Effect Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer 50944305 This user manual is valid for the article number 50944305 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/36 00100136.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED MFX-5 entschieden haben Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Gerätebeschreibung
Die maximale Umgebungstemperatur T = 45° C darf niemals überschritten werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung! Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. -
Seite 7: Geräteübersicht

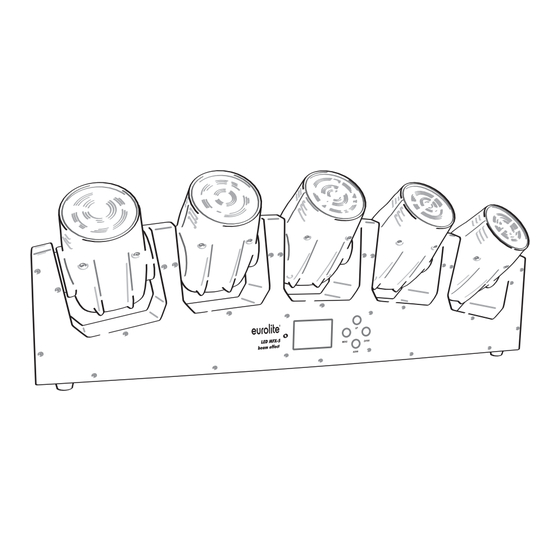

Geräteübersicht (1) Gummifuß (2) Base (3) LED-Kopf (4) Linse/LED (5) Gehäuseschraube (6) Display (7) Control Board (8) Menu-Taste (9) Down-Taste (10) Up-Taste (11) Enter-Taste (12) DMX-Eingang (13) DMX-Ausgang (14) Spannungsversorgungsausgang (15) Spannungsversorgungseingang (16) Sicherungshalter (17) Netzschalter 7/36 00100136.DOC, Version 1.0... -
Seite 8: Installation
INSTALLATION Gerätemontage Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. - Seite 9 ACHTUNG! Montieren Sie das Gerät ausschließlich über zwei geeignete Haken. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist. Die Gerätebase lässt sich auf zwei verschiedene Arten montieren. Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern.
-
Seite 10: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Seite 11: Anschluss Ans Netz
Motoren aus und das Gerät ist danach betriebsbereit. Standalone-Betrieb Der LED MFX-5 lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den LED MFX-5 vom Controller und rufen Sie das vorprogrammierte Programm, wie im Kapitel Control Board beschrieben, auf. -
Seite 12: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder das vorprogrammierte Programm abspielen. Drücken Sie die Menu-Taste, so dass sich das Display einschaltet. Durch Drücken der der Up/Down-Tasten können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. -
Seite 13: Dmx-Gesteuerter Betrieb
47 bis 92. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der LED MFX-5 korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere LED MFX-5 auf eine Adresse definiert, arbeiten sie synchron. -
Seite 14: Dmx-Protokoll
DMX-Protokoll Mode/Channel Decimal Hexad. Percentage Eigenschaft (Jeder LED- Kopf belegt 10 Ka- näle) Vertikale Bewegung (TILT) Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT) 0-270°. Allmähliches Einstellen des Kopfes bei FF 0% 100% langsamem Schieben des Reglers. Der Kopf kann an jeder gewünschten Einstellung angehalten werden. - Seite 15 Geschwindigkeit TILT-Bewegung Maximale Geschwindigkeit 100% Abnehmende Geschwindigkeit Dimmerintensität 1 Allmähliche Einstellung der Dimmerintensität 100% von 0 bis 100 % Dimmerintensität Allmähliche Einstellung der Dimmerintensität 100% von 0 bis 100 % Strobe 1 Keine Funktion Strobe-Effekt mit zunehmender 100% Geschwindigkeit Strobe Keine Funktion Strobe-Effekt mit zunehmender 100%...
- Seite 16 241 241 F1 95% Weiß 242 255 FF 95% 100% (Rot zunehmend/Grün 0%/Blau 0%/Weiß 100%) Voreingestellte Farben Keine Funktion Blau Rot 0%/Grün zunehmend/Blau 100%/Weiß 0% 29 16% Cyan 50 16% Rot 0%/Grün 100%/Blau abnehmend/Weiß 0% 51 32% Grün 78 32% Rot zunehmend/Grün 100%/Blau 0%/Weiß...
- Seite 17 Dimmerintensität 5 Allmähliche Einstellung der Dimmerintensität 100% von 0 bis 100 % Strobe 5 Keine Funktion Strobe-Effekt mit zunehmender 100% Geschwindigkeit Rot 5 100% Rot 0 - 100 % zunehmend Grün 5 100% Grün 0 - 100 % zunehmend Blau 5 100% Blau 0 - 100 % zunehmend Weiß...
-
Seite 18: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 19: Technische Daten
Zubehör: EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858 EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber Best.-Nr. 58010320 EUROLITE Sicherungsseil A 4x1000mm bis 15kg sw Best.-Nr. 58010344 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr.
