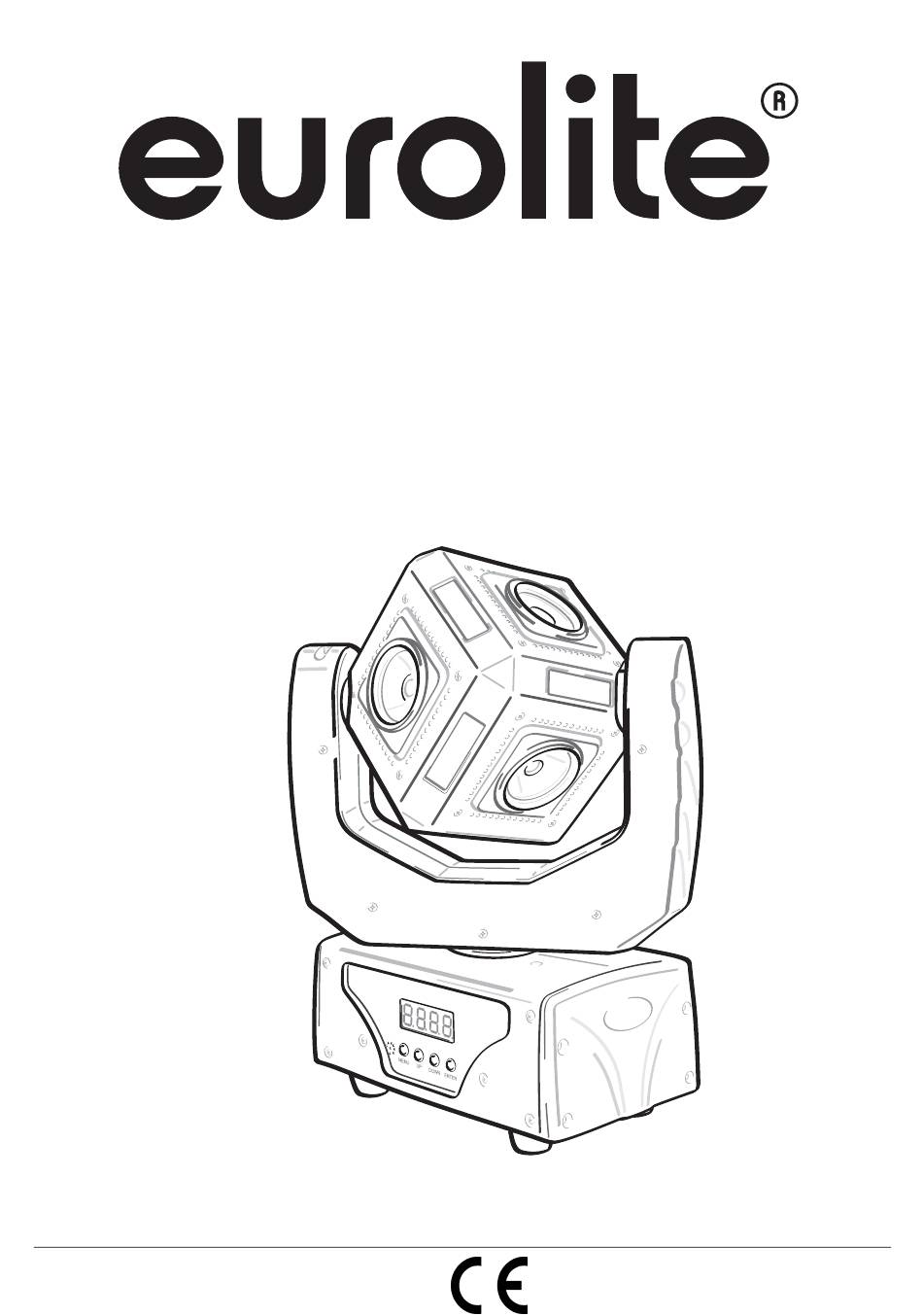

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED MFX-3 Action Cube Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 Inhaltsverzeichnis EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE ..........................4 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht .............................. 8 INSTALLATION ..............................9 Projektormontage ............................9 Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor ..........11 Anschluss ans Netz ............................12 BEDIENUNG ..............................
- Seite 3 Diese Bedienungsanleitung gilt für die Artikelnummer: 50944303 This user manual is valid for the article number: 50944303 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/31 00098918, Version 1.0...
- Seite 4 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED MFX-3 Action Cube entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Seite 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
- Seite 6 BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z.
- Seite 7 Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt.
- Seite 8 Geräteübersicht (1) Projektorkopf (2) Projektorarm (3) Moodlight-Strip (4) LED/Linse (5) Base (6) Gehäuseschraube (7) Gummifuß (8) Control Board (9) Mikrofon (10) Menu-Taste (11) Up-Taste (12) Down-Taste (13) Enter-Taste (14) Display (15) DMX-Ausgang (16) DMX-Eingang (17) Netzschalter (18) Sicherungshalter (19) Spannungsversorgungseingang 8/31 00098918, Version 1.0...
- Seite 9 INSTALLATION Projektormontage Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen.
- Seite 10 ACHTUNG! Montieren Sie den Projektor ausschließlich über einen geeigneten Haken. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist. Die Projektorbase lässt sich auf zwei verschiedene Arten montieren. Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern.
- Seite 11 Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
- Seite 12 Standalone-Betrieb Der LED MFX-3 Action Cube lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den LED MFX-3 Action Cube vom Controller und rufen Sie das vorprogrammierte Programm, wie im Kapitel Control Board beschrieben, auf. Master/Slave-Betrieb Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden.
- Seite 13 Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der LED MFX-3 Action Cube korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere LED MFX-3 Action Cubes auf eine Adresse definiert, arbeiten sie synchron.
- Seite 14 Grün 100% Allmähliche Einstellung der Intensität von 0 bis 100 % Blau 100% Allmähliche Einstellung der Intensität von 0 bis 100 % Weiß 100% Allmähliche Einstellung der Intensität von 0 bis 100 % Strobe Keine Funktion Strobe-Effekt mit zunehmender Geschwindigkeit Puls-Effekt 1 Hz mit abnehmender Pulsbreite Strobe-Effekt über Zufallsgenerator mit zunehmender 69% 100%...
- Seite 15 Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder das vorprogrammierte Programm abspielen. Drücken Sie die Menu-Taste, so dass sich das Display einschaltet. Durch Drücken der der Up/Down-Tasten können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste.
- Seite 16 REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.
- Seite 17 Sicherung: F 2 A, 250 V Zubehör: EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil AG-5 3x600mm bis 5kg sil Best.-Nr. 58010360 EUROLITE DMX Kabel XLR 3pol 5m sw Best.-Nr. 3022785K PSSO DMX Kabel XLR 3pol 5m sw Neutrik Best.-Nr. 30227812 SOMMER CABLE DMX Kabel XLR 3pol 5m sw Hicon Best.-Nr.
- Seite 18 - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED MFX-3 Action Cube. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Seite 19 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
- Seite 20 OPERATING DETERMINATIONS This device is a LED moving-head lighting effect for creating decorative effects. This product is allowed to be operated with an alternating current of 100-240 V, 50/60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques etc. Lighting effects are not designed for permanent operation.
- Seite 21 If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short- circuit, burns, electric shock, crash etc. WEEE Directive When to be definitively put out of operation, take the unit(s) to a local recycling plant for a disposal which is not harmful to the environment.
- Seite 22 Overview (1) Projector head (2) Yoke (3) Mood light strip (4) LED/lens (5) Base (6) Housing screw (7) Rubber foot (8) Control Board (9) Microphone (10) Menu button (11) Up-button (12) Down-button (13) Enter-button (14) Display (15) DMX output (16) DMX input (17) Power switch (18) Fuse holder (19) Power input...
- Seite 23 INSTALLATION Rigging The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails.
- Seite 24 The fixture’s base enables to be mounted in two ways. The Moving-Head can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characteristics (see the drawing). For overhead use (mounting height >100 cm), always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines.
- Seite 25 DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Projector 3 Projector 3 Projector 2...
- Seite 26 The master/slave operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED MFX-3 Action Cube you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices.
- Seite 27 The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the LED MFX-3 Action Cube will respond to the controller. If you set, for example, the address to channel 17, the device will use the channel 17 to 32 for control.
- Seite 28 Blue 100% Gradual adjustment of the intensity from 0 to 100 % White 100% Gradual adjustment of the intensity from 0 to 100 % Strobe No function Strobe-effect with increasing speed Pulse-effect 1 Hz with decreasing pulse width 255 B0 100% Random strobe-effect with increasing speed Dimmer intensity...
- Seite 29 Control Board The Control Board offers several features: you can simply set the starting address or run the pre- programmed program. The main menu is accessed by pressing Menu until the display is lit. Browse through the menu by pressing Up or Down.
- Seite 30 CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.
- Seite 31 F 2 A, 250 V Accessory: EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety bond AG-5 3x600mm up to 5kg sil No. 58010360 EUROLITE DMX cable XLR 3pin 5m bk No. 3022785K PSSO DMX cable XLR 3pin 5m bk Neutrik No.
