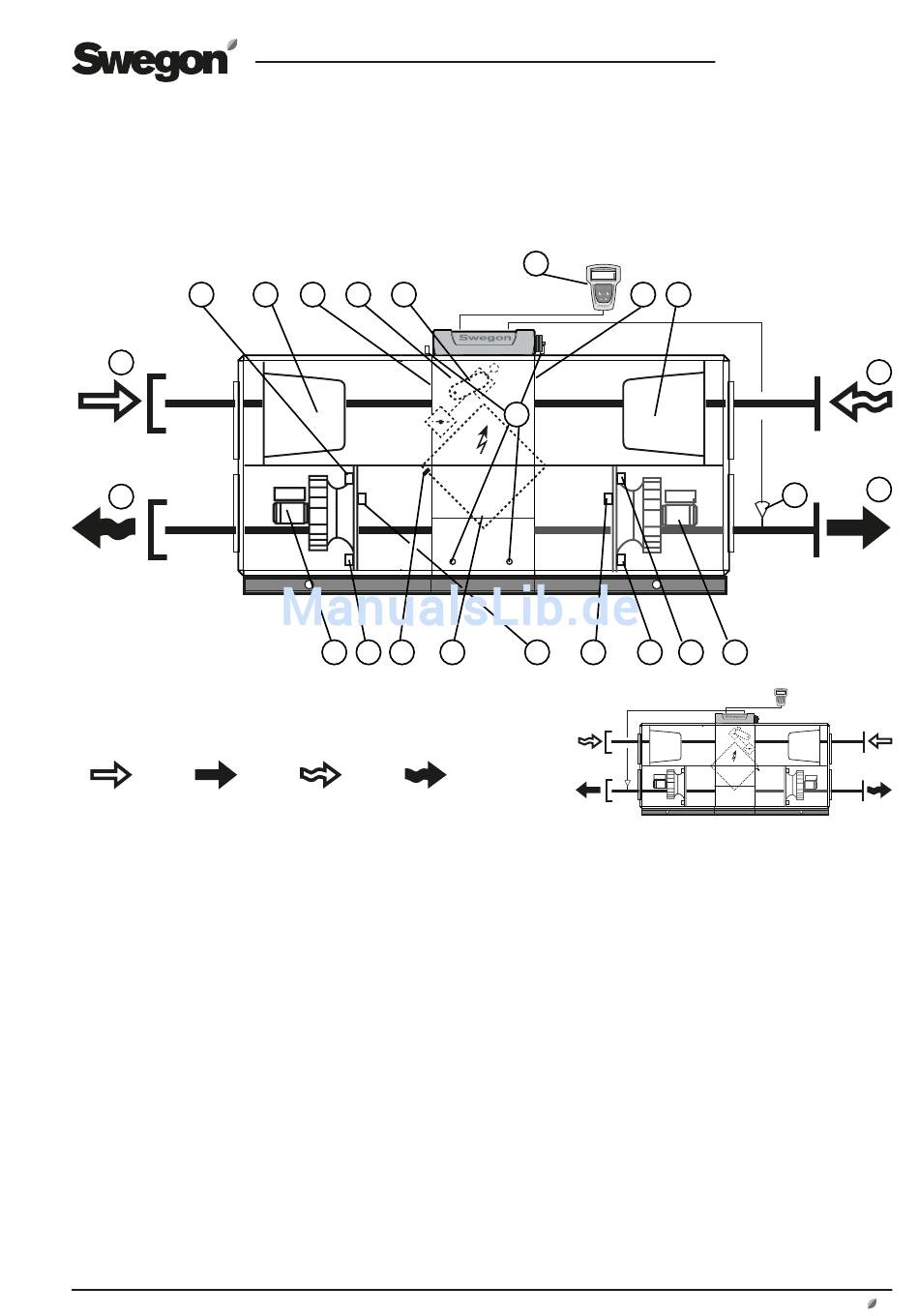

1.6.2 Einheitsaggregat GOLD PX mit Plattenwärmetauscher
Nachstehend werden verschiedene Bauteile anhand einer verein-
fachten und schematischen Beschreibung einzeln dargestellt.
3
2
1
Rechtsausführung
Außenluft Zuluft
Das Gerät wird in Rechts- oder Linksausführung gem.
Abb. 2a und 2b geliefert. Bei Linksbetrieb (Abb. 2b)
wechseln die mit * gekennzeichneten Teile Funktion und
Bezeichnung (d.h. die Teile werden entsprechend der
Funktion – Zuluft oder Abluft – bezeichnet).
Position und Bezeichnung der Teile
1 FORTLUFT* (bei Linksbetrieb Zuluft)
2 AUSSENLUFT* (bei Linksbetrieb Abluft)
3 Druckfühler Zuluftfilter* (Position Funktionsschalter = 3)
4 Zuluftfilter*
5 Fühler Außenlufttemperatur*
6 Schaltkasten mit Steuereinheit
7 Stellantrieb, Absperr- und Bypassklappe
8 Bedienterminal
9 Fühler Temperatur/relative Luftfeuchtigkeit Abluft*
10 Abluftfilter*
11 Zulufttemperaturfühler (im Zuluftkanal anzubringen)
Änderungsrechte vorbehalten.
4 5 6 7
Abb. 2a
14 15 16
Abluft Fortluft
8
21
17 23 22
Abb. 2b
12 ABLUFT* (bei Linksbetrieb Außenluft)
13 ZULUFT* (bei Linksbetrieb Fortluft)
14 Abluftventilator* mit Motor und Motorsteuerung
15 Druckfühler Abluftventilator* (Position Funktionsschalter = 1)
16 Fühler Gefrierschutz
17 Plattenwärmerückgewinner mit Bypass- und Absperrklappe
18 Druckfühler, Zuluftventilator* (Position Funktionsschalter = 2)
19 Druckfühler, Abluftfilter* (Position Funktionsschalter = 4)
20 Zuluftventilator* mit Motor und Motorsteuerung
21. Messnippel für die Messung des Druckabfalls über Wärme-
tauschern.
22. Temperatur-/Densitätssensor, Zuluft.
23. Temperatur-/Densitätssensor, Abluft.
DE.GOLDSKD2. 120224
9 10
11
18 19 20
Linksausführung
www.swegon.com
12
13
