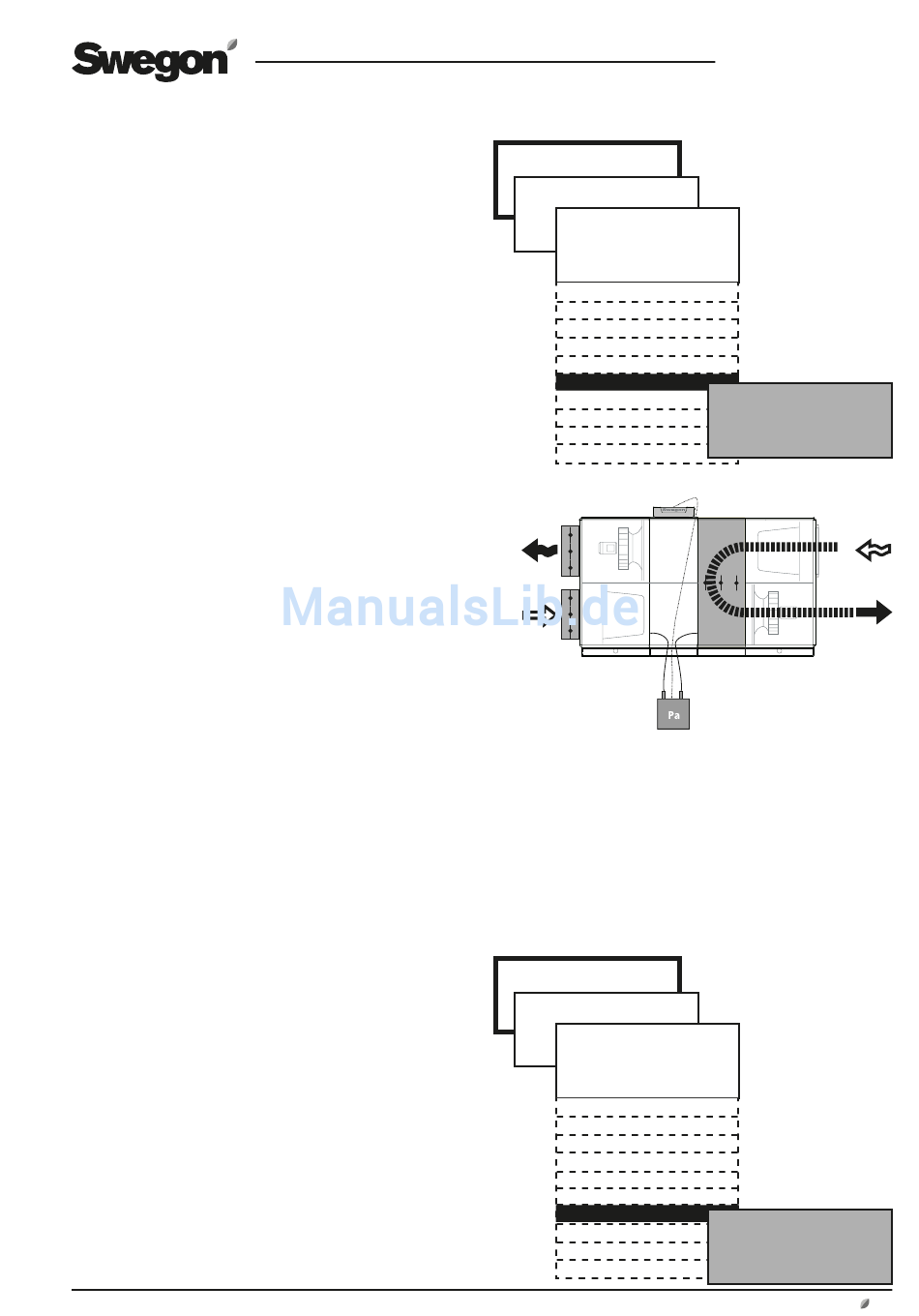

8.10 ReCO

2
Die Funktion ReCO2 dient der Steuerung des Rezirkulati-
onsteils TBBR in der Sequenz mit zum Beispiel CO2- oder
Temperaturregelung.
Wenn sowohl CO2- und Temperaturfunktion gewählt
werden, gilt die Funktion mit dem aktuell niedrigsten
Signal (höchster Außenluftsollwert).
Funktion CO2:
Die Rezirkulation wird bei niedrigem Eingangssignal für
CO2 (0-10 VDC) erhöht, und bei hohem Eingangssignal
verringert.
Funktion CO2 + Volumenstrom:
Die Rezirkulation wird bei niedrigem Eingangssignal für
CO2 (0-10 VDC) erhöht, und bei hohem Eingangssignal
verringert. Wenn das Eingangssignal für CO2 ohne Rezir-
kulation immer noch zu hoch ist, wird der Volumenstrom
bis zum eingestellten Maximum stufenlos erhöht.
Temperaturfunktion heizen, Ökonomie:
Die Rezirkulation beginnt vor dem Nachheizen.
Temperaturfunktion heizen, Komfort:
Die Rezirkulation beginnt nach dem Nachheizen.
Temperaturfunktion kühlen, Ökonomie:
Die Rezirkulation beginnt vor dem Luftkühlregister.
Temperaturfunktion kühlen, Komfort:
Die Rezirkulation beginnt nach dem Luftkühlregister.
Einstellungen:
Wert
CO2 -Funktion
Temperaturfunktion, heizen Nicht aktiv/
Temperaturfunktion, kühlen Nicht aktiv/
Min. Außenluft
Min. Fortluft
* Der Einstellbereich entspricht der Min.-/Max.-Einstellung des
.
Geräts.

8.11 IQnomic Plus

IQnomic Plus ist die Bezeichnung von Zusatzmodulen für
extra Steuerfunktionen.
Siehe Abschnitt 8.2.1.4 für die Funktion Temperaturre-
gelung Xzone und den Abschnitt 8.6.4 für die Funktion
Vorheizung.
8.11.1 Externe Überwachung
Die externe Überwachung erfordert das Zubehör IQnomic
Plus-Modul TBIQ-2-1, siehe separate Anleitung. Die Funk-
tion wird unter IQNOMIC PLUS/EXTERNE ÜBERW. aktiviert.
Änderungsrechte vorbehalten.
Einstellungs- Werkseitige
bereich Einstellung
Nicht aktiv/CO2/ Nicht aktiv
CO2+Volumenstrom
Nicht aktiv
Ökonomie/
Komfort
Nicht aktiv
Ökonomie/
Komfort
* m3/s * m3/s
* m3/s * m3/s
INSTALLATION
FUNKTIONEN
*FUNKTIONEN*
TEMPERATUR
VOL. STROM/DRUCK
FILTER
BETRIEB
HEIZUNG
KÜHLUNG
BLUE BOX
FEUCHTIGKEIT
ReCO2
IQnomic Plus
ALL YEAR COMFORT
OPTIMIZE
MIRU Control
Fortluft
Außenluft
Der Außenluftvolumenstrom wird mit Hilfe des Druckfühlers
Siehe gesonderte Installationsanleitung
konstant gehalten.
für Druckfühler TBLZ-1-23-aa.
Wenn die Rezirkulationsklappe öffnet, wird die Drehzahl des
Abluftventilators gesenkt und umgekehrt.
INSTALLATION
FUNKTIONEN
*FUNKTIONEN*
TEMPERATUR
VOL. STROM/DRUCK
FILTER
BETRIEB
HEIZUNG
KÜHLUNG
BLUE BOX
FEUCHTIGKEIT
ReCO2
IQnomic Plus
ALL YEAR COMFORT
OPTIMIZE
MIRU Control
DE.GOLDSKD2. 120224
*ReCO *
2
FUNKTION AUS/EIN
EINSTELLUNGEN
Abluft
Zuluft
Druckfühler zum Messen der
Außenluft
*IQnomic Plus*
