8.3.2 Außenkompensation
Volumenstrom
Die Außenkompensation des Volumenstroms kann akti-
viert werden, wenn eine Reduzierung des Volumenstroms
im Winter gewünscht wird.
Bei Volumenstromregelung wird der aktuelle Volumen-
strom reduziert. Bei Druckregelung wird der aktuelle
Sollwert für den Druck reduziert. Bei Bedarfssteuerung des
Volumenstroms hat die Funktion keine Wirkung.
Der Volumenstrom wird in Prozent des aktuellen Volumen-
stroms/Drucks reduziert.
Einstellungen:
Wert
Y1, max. Reduzierung
X1, Schaltpunkt
X2, Schaltpunkt

8.3.3 Forcierung

Der Volumenstrom wird zwischen zwei Werten am Ein-
gangssignal 0–10 V DC von einem externen Signal gere-
gelt, z.B. Potentiomer (Anschluss an die Klemmen 30–33
der Steuereinheit).
Forcierung kann beispielsweise in Versammlungsräumen
genutzt werden, wenn bei voller Belastung ein größerer
Luftaustausch erforderlich ist.
Die Funktion wird nur aktiviert wenn das Gerät auf normal
Volumenstrom läuft.
Das Signal 0–10 V DC liefert eine schrittweise Steigerung
von der Grundstellung des Gerätes für normal Volumen-
strom bis zur Grundeinstellung des Gerätes für Höchstge-
schwindigkeit. Bei max. Eingangssignal, 10 V DC, läuft das
Gerät mit Höchstgeschwindigkeit.
Die Funktion wird für Zuluftventilator und Abluftventilator
gesondert aktiviert.
Einstellungen:
Wert
Zuluftventilator
Abluftventilator
Änderungsrechte vorbehalten.
Einstellungs- Werkseitige
bereich Einstellung
0-50% 30 %
-30 – -10 °C -20 °C
-10 – +15 °C +10 °C
Einstellungs- Werkseitige
bereich Einstellung
Nicht aktiv/aktiv Nicht aktiv
Nicht aktiv/aktiv Nicht aktiv

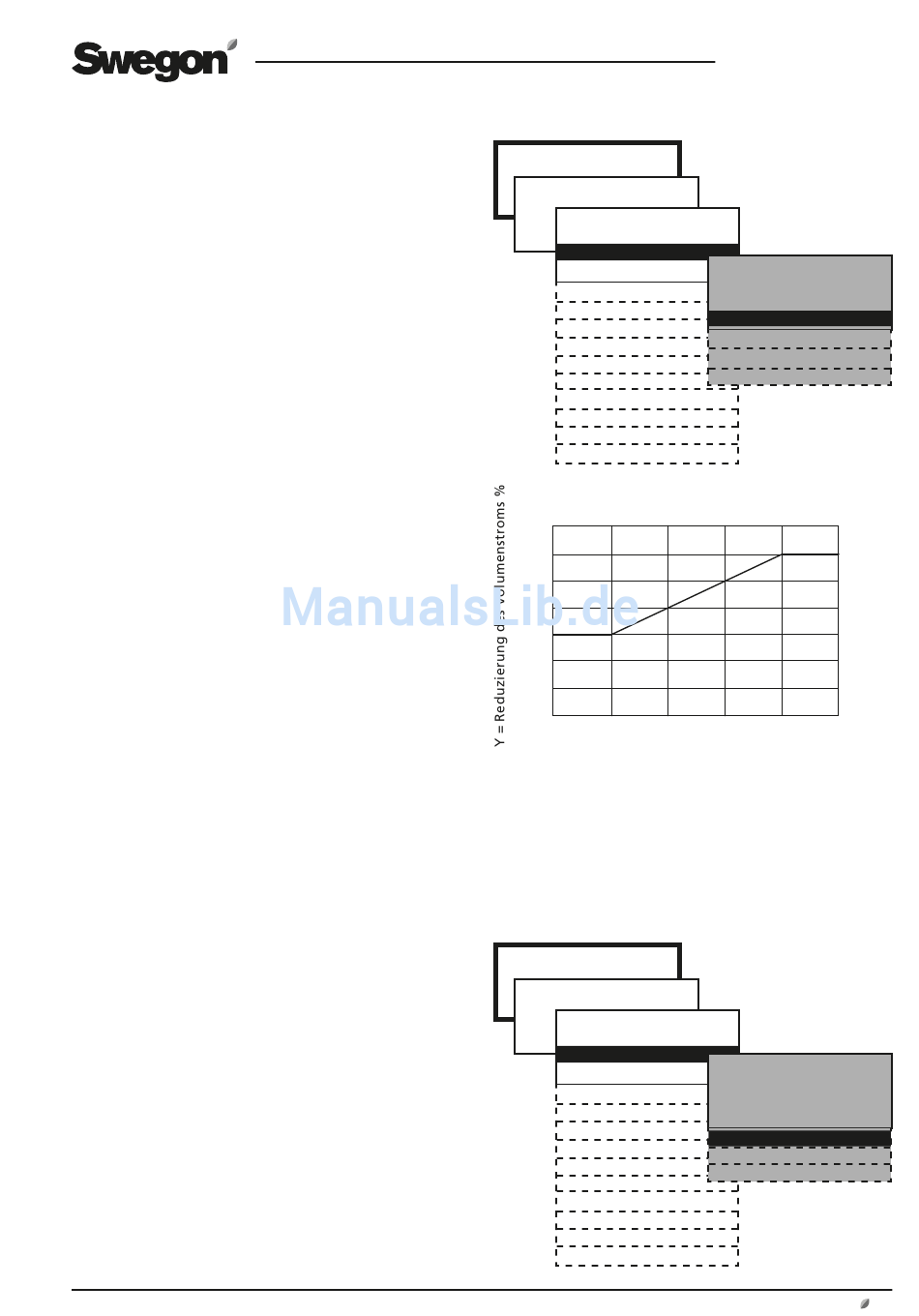

INSTALLATION
FUNKTIONEN
*FUNKTIONEN*
TEMPERATUR
VOL. STROM/DRUCK
FILTER
BETRIEB
HEIZUNG
KÜHLUNG
BLUE BOX
FEUCHTIGKEIT
ReCO2
IQnomic Plus
ALL YEAR COMFORT
OPTIMIZE
MIRU Control
0%
-10%
-20%
Y1
-30%
X1
-40%
-50%
-30 -20 -10
X = Außentemperatur °C
Außenkompensation gem. werkseitiger Einstellung
bedeutet:
Außentemperatur +10 °C (Schaltpunkt X2): Der Aus-
gleich startet und erfolgt schrittweise zwischen 0 und
30% bis herab auf die Außentemperatur von –20 °C.
Außentemperatur –20 °C (Schaltpunkt X1): Konstanter
Ausgleich erfolgt mit 30% (max. Reduzierung Y1).
INSTALLATION
FUNKTIONEN
*FUNKTIONEN*
TEMPERATUR
VOL. STROM/DRUCK
FILTER
BETRIEB
HEIZUNG
KÜHLUNG
BLUE BOX
FEUCHTIGKEIT
ReCO2
IQnomic Plus
ALL YEAR COMFORT
OPTIMIZE
MIRU Control
DE.GOLDSKD2. 120224
* VOL. STROM/DRUCK *
ZU VENT. REGELUNG
AB VENT. REGELUNG
AUSS. KOMPENS.
FORCIERUNG
REDUZIERUNG
SLAVE-STEUERUNG
X2
0 +10 +20
* VOL. STROM/DRUCK *
ZU VENT. REGELUNG
AB VENT. REGELUNG
AUSS. KOMPENS.
FORCIERUNG
REDUZIERUNG
SLAVE-STEUERUNG
www.swegon.com 33
