8.6 Heizung

8.6.1 Wärmerückgewinner
8.6.1.1 Enteisung, rotierende Wärmetauscher
In Milieus, in denen vorübergehend Feuchtigkeit
in der Abluft vorkommen kann, ist es möglich,
die Enteisungsfunktion für Wärmerückgewinner
als Schutz zu aktivieren. Die Funktion überwacht
kontinuierlich, dass der Wärmerückgewinner nicht
durch Kondenswasser, das im Wärmerückgewinner
gefriert, verstopft wird.
Die Funktion fordert, dass ein separater auf Enteisung des
WT eingestellter Druckfühler an Eingänge der Steuerein-
heit für externe BUS-Kommunikation und an die Druck-
messnippel des Gerätes angeschlossen ist.
Siehe gesonderte Installationsanleitung für Druckfühler
TBLZ-1-23-aa.
Eine Kalibrierung des Druckabfalls über dem Rotor muss
vorgenommen werden, um einen Referenzdruckabfall für
die Überwachung zu erhalten. Siehe 6.4.3 FILTER/KALIB-
RIERUNG WT.
Wenn die Funktion aktiviert ist, wird der Druckabfall über
dem Wärmetauscher kontinuierlich gemessen und mit
dem Kalibrierungswert verglichen. Wenn der Druckabfall
den eingestellten Grenzwert überschreitet, wird ein Ent-
frostungssequenz ausgeführt, bei der die Drehzahl des
Rotors sukzessive heruntergefahren wird (Rampenzeit
maximal vier Minuten), und zwar bis zur Drehzahl, bei der
der Druckabfall über dem Wärmetauscher auf die Hälfte
des eingestellten Grenzwerts gesunken ist. Die minima-
le Drehzahl des Rotors beträgt 0,5 U/Min. Während des
Entfrostens taut die warme Fortluft einen eventuellen
Eisbelag auf. Die Zeitverzögerung von vier Minuten er-
möglicht es dem Wärmetauscher zu trocknen bevor der
Rotor wieder bis zu seiner normalen Drehzahl hochgefah-
ren wird (Rampenzeit vier Minuten).
Enteisung erfolgt über einen Zeitraum von maximal 30
Minuten. Wenn der Druckabfall innerhalb der Maximalzeit
nicht sechsmal in 24 Stunden abgesunken ist, wird ein
Alarm ausgelöst.
Beachten Sie, dass der Temperaturwirkungsgrad des
Wärmerückgewinners während der Enteisung abnimmt
und damit auch die Zulufttemperatur nach dem Wärme-
rückgewinner.
Einstellungen:
Wert
Enteisung
8.6.1.2 Abluftregelung, rotierende Wärmetau-
scher
Wenn die Ablufttemperatur des Gerätes einen
bestimmten Wert nicht untersteigen darf, kann die
Funktion Abluftregelung verwendet werden.
36 www.swegon.com
Einstellungs- Werkseitige
bereich Einstellung
Nicht aktiv/aktiv Nicht aktiv
INSTALLATION
FUNKTIONEN
*FUNKTIONEN*
TEMPERATUR
VOL. STROM/DRUCK
FILTER
BETRIEB
HEIZUNG
KÜHLUNG
BLUE BOX
FEUCHTIGKEIT
ReCO2
IQnomic Plus
ALL YEAR COMFORT
OPTIMIZE
MIRU Control

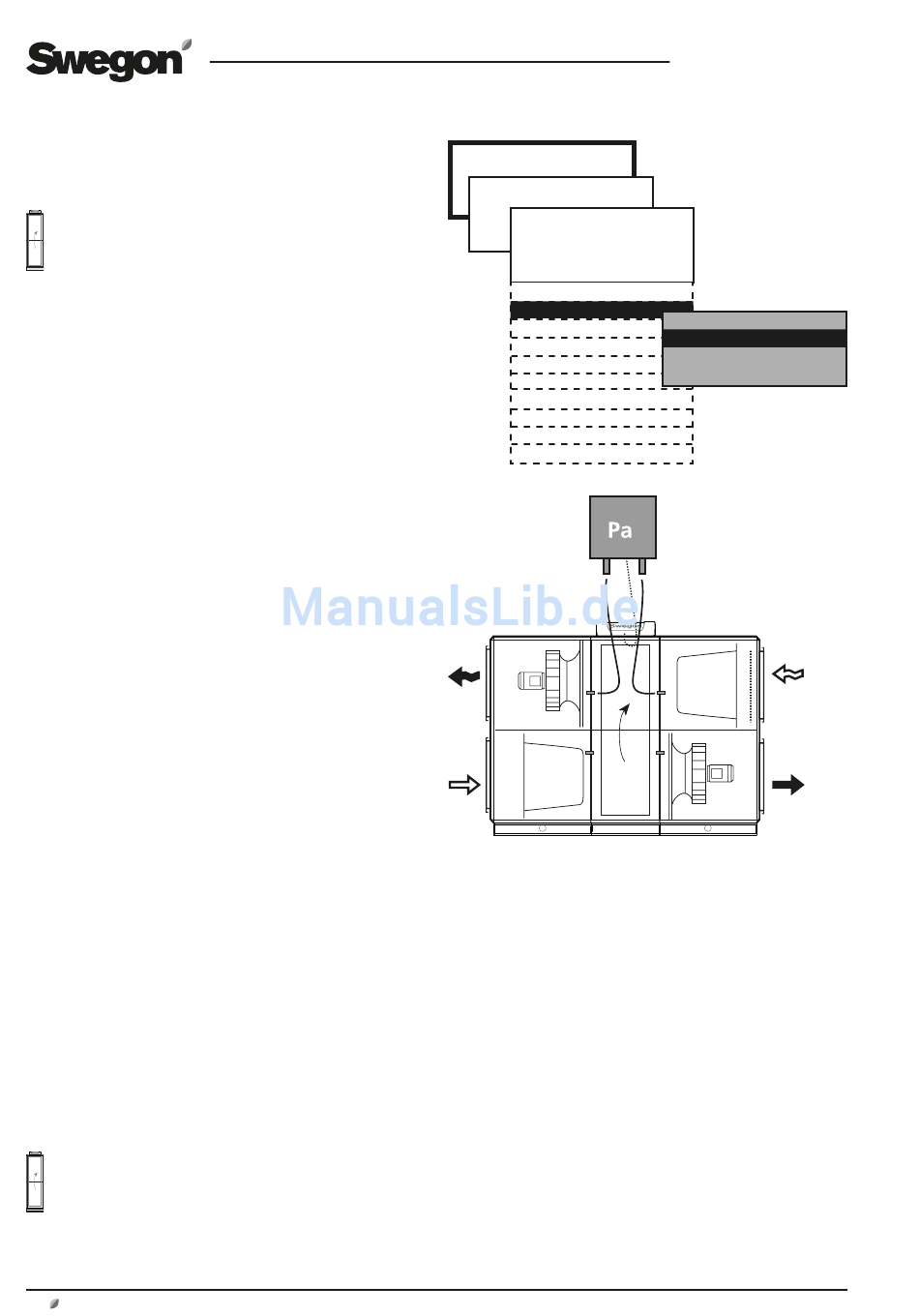

Prinzip der Enteisungsfunktion mit separatem
