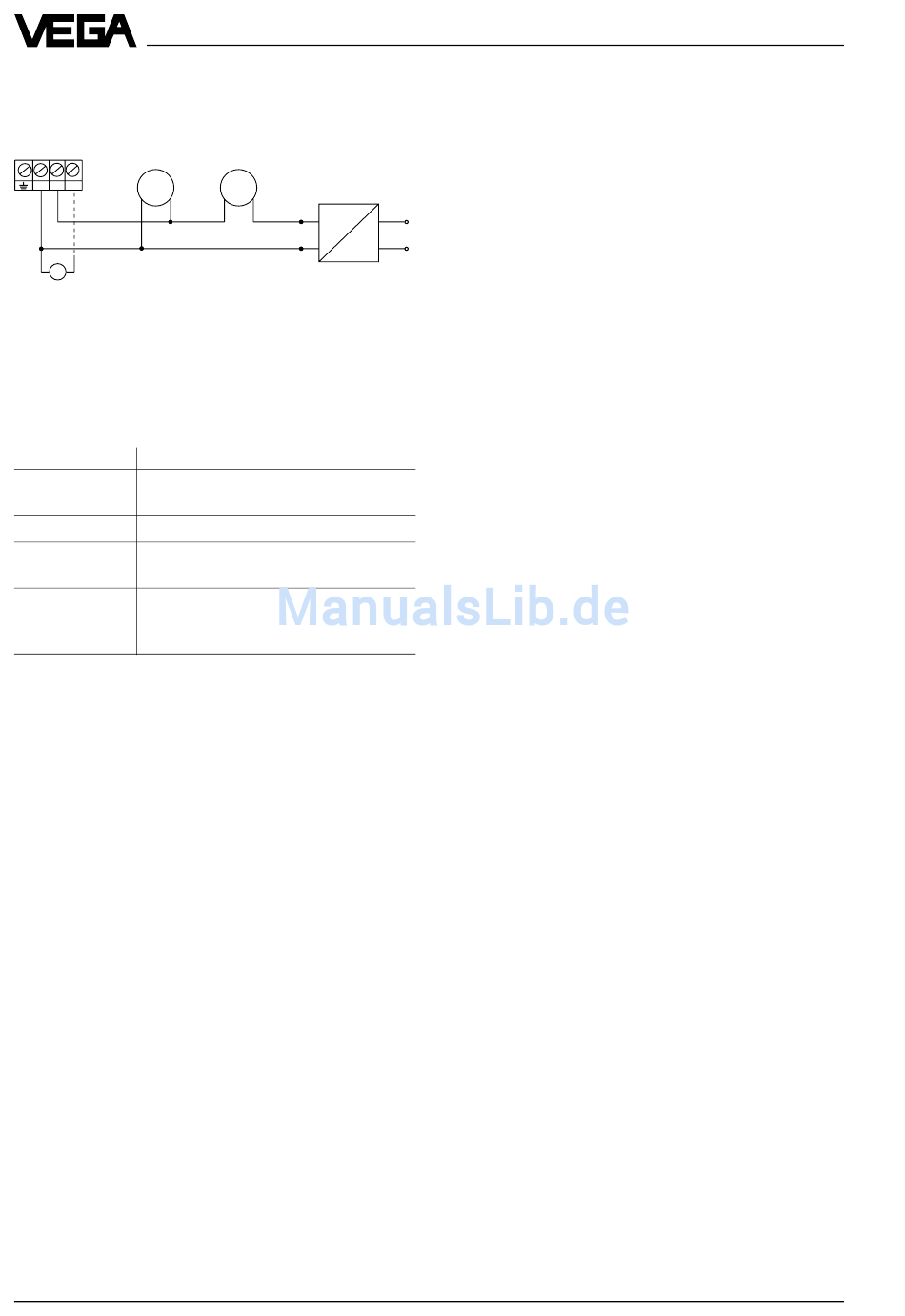

Überprüfung der elektrischen Komponen-
ten
Spannung
–
+
–
V
1
2
3
Strommeßgerät zur
mA
Vorortkontrolle
Spannung
- die Klemmenspannung am VEGABAR muß
mindestens 12 V DC betragen
Strom
Stromwert
Zustand
3,8 ... 20,6 mA
normaler Bereich für den Aus-
gangsstrom
0 mA
Signalleitung unterbrochen
< 3,6 mA
Elektronikeinsatz oder Drucksensor-
element defekt
> 21,6 mA
Kurzschluß in der Signalleitung,
Elektronikeinsatz oder Drucksensor-
element defekt
22
Strom
Hilfsenergie-
mA
quelle
–
~
+
Diagnose
VEGABAR 25
