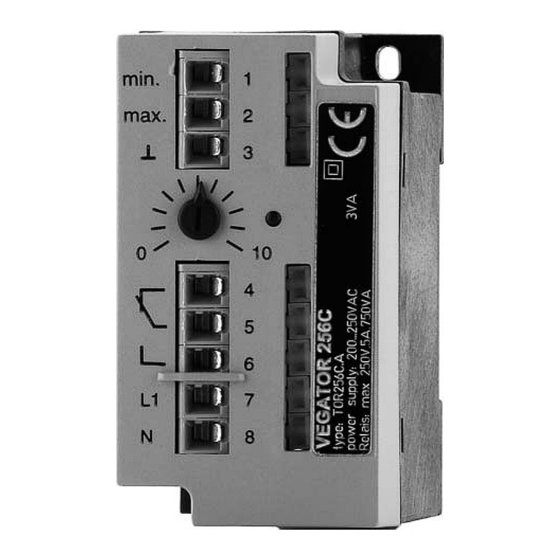

Betriebsanleitung
VEGATOR 256C
Auswertgerät
in
out

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEGA VEGATOR 256C

Inhaltszusammenfassung für VEGA VEGATOR 256C

  • Seite 1 Betriebsanleitung VEGATOR 256C Auswertgerät...

  • Seite 2: Inhaltsverzeichnis

    Entsorgen ......9 Anhang Technische Daten ..... . VEGATOR 256C - Auswertgerät...
  • Seite 3 Inhaltsverzeichnis Maße ....... VEGATOR 256C - Auswertgerät...

  • Seite 4: Zu Diesem Dokument

    Gerätes die Folge sein. Ex-Anwendungen Dieses Symbol kennzeichnet besondere Hinweise für Ex- Anwendungen. Liste Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. à Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Handlungsschritte. VEGATOR 256C - Auswertgerät...

  • Seite 5: Zu Ihrer Sicherheit

    Schäden an Anlagenteilen durch falsche Montage oder Einstellung. 2.4 Allgemeine Sicherheitshinweise Das VEGATOR 256C entspricht dem Stand der Technik unter Beachtung der üblichen Vorschriften und Richtlinien. Durch den Anwender sind die Sicherheitshinweise in dieser Be- triebsanleitung, die landesspezifischen Installationsstandards (z.B.

  • Seite 6: Sicherheitshinweise Für Ex-Bereiche

    Ziel, den betrieblichen Umweltschutz kontinuierlich zu verbessern. Das Umweltma- nagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: Kapitel "Lagerung und Transport" Kapitel "Entsorgen" VEGATOR 256C - Auswertgerät...

  • Seite 7: Produktbeschreibung

    Sensorik versorgen und wertet gleichzeitig deren Messsignale aus. Detaillierte Angaben zur Spannungsversorgung finden Sie im Versorgung Kapitel "Technische Daten" im "Anhang". 3.3 Bedienung Auf der Frontplatte des VEGATOR 256C ist ein Potentiometer angebracht. Damit kann der Schaltpunkt eingestellt werden. VEGATOR 256C - Auswertgerät...

  • Seite 8: Lagerung Und Transport

    PE-Schaum oder PE-Folie verwendet. Entsorgen Sie das anfallende Verpackungsmaterial über spezialisierte Recyclingbetriebe. Lager- und Transporttemperatur siehe "Anhang - Techni- Lager- und Transporttempe- ratur sche Daten - Umgebungsbedingungen" Relative Luftfeuchte 20 … 85 % VEGATOR 256C - Auswertgerät...

  • Seite 9: Montieren

    Montieren 4 Montieren 4.1 Allgemeine Hinweise Auswertgerät VEGATOR 256C mit Klemmsockel zur Montage Einbauort auf Tragschiene nach EN 50022. 4.2 Montagehinweise Sie können das Auswertgerät VEGATOR 256C entweder Montage direkt mit zwei Schrauben an der Wand montieren oder auf eine Hutschiene aufstecken.

  • Seite 10: An Die Spannungsversorgung Anschließen

    B62-36G (Sensorversorgung). Detaillierte Angaben zur Spannungsversorgung finden Sie im Spannungsversorgung aus- wählen Kapitel "Technische Daten" im "Anhang". Die Versorgungsspannung des VEGATOR 256C wird mit Anschlusskabel auswählen handelsüblichem Kabel entsprechend den landesspezifischen Installationsstandards angeschlossen. Zum Anschließen der Sensoren kann handelsübliches zwei- adriges Kabel ohne Schirmung verwendet werden.

  • Seite 11: Anschlussplan

    Abb. 4: Pumpensteuerung Energieversorgung Relaisausgang Masse max. min. Messsonde z.B. EL3 Hinweis: Mehrstabelektroden die an mehrere Auswertgeräte bzw. ein Mehrkanalgerät angeschlossen werden, benötigen einen Massestab, um eine gegenseitige Beeinflussung der Aus- wertgeräte zu verhindern. VEGATOR 256C - Auswertgerät...
  • Seite 12 VEGATOR 256C VEGATOR 256B Beachten Sie, dass die Funktion der Relaiskontrolleuchte am VEGATOR 256C invertiert zu der des VEGATOR 256B ist. VEGATOR 256C Die Relaiskontrolleuchte leuchtet bei stromführendem Relais und erlischt bei stromlosem Relais. VEGATOR 256B Die Relaiskontrolleuchte erlischt bei stromführendem Relais...

  • Seite 13: In Betrieb Nehmen

    Potentiometer (2) langsam im Uhrzeigersinn drehen, bis die gelbe LED erlischt Die Schaltempfindlichkeit des Auswertgeräts ist jetzt an die Füllgutleitfähigkeit angepasst. zunächst nur Masse- und Max.-Elektrode an das VEGA- Pumpensteuerung (Min.-/Max. TOR 256C anschließen (Klemme 2 und 3) VEGATOR 256C - Auswertgerät...
  • Seite 14 Behälter befüllen, bis die Max.-Elektrode ca. 1 cm mit Füllgut bedeckt ist Potentiometer (2) langsam im Uhrzeigersinn drehen, bis die gelbe LED erlischt Min.-Elektrode an die Klemme 1 des VEGATOR 256C anschließen Die Schaltempfindlichkeit des Auswertgeräts ist jetzt an die Füllgutleitfähigkeit angepasst d.h. bei Max.-Füllstand wird der Relaisausgand stromlos und die gelbe Kontrolleuchte erlischt.

  • Seite 15: Instandhalten Und Störungen Beseitigen

    7.1 Wartung Der VEGATOR 256C bedarf bei bestimmungsgemäßer Ver- wendung im Normalbetrieb keiner besonderen Wartung. 7.2 Störungen beseitigen Das VEGATOR 256C bietet Ihnen ein Höchstmaß an Störungsursachen Funktionssicherheit. Dennoch können während des Betriebes Störungen auftreten. Diese können z.B. folgende Ursachen...
  • Seite 16 Instandhalten und Störungen beseitigen Im Internet können Sie auf unserer Homepage www.vega.com unter: "Downloads - Formulare und Zertifikate - Reparatur- formular" ein Rücksendeformular (23 KB) herunterladen. Sie helfen uns damit, die Reparatur schnell und ohne Rück- fragen durchzuführen. Für jedes Gerät ein Formular ausdrucken und ausfüllen Das Gerät reinigen und bruchsicher verpacken...

  • Seite 17: Ausbauen

    Mensch und Umwelt und ermöglicht eine Wieder- verwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu entsorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGATOR 256C - Auswertgerät...

  • Seite 18: Anhang

    10 mV DC, max. 250 V AC, 250 V DC Schaltstrom min. 10 µA DC, max. 5 A AC, 1 A DC Schaltleistung max. 750 VA, max. 54 W Bedienelemente Kontrolleuchte zur Schaltzustandsanzeige des Relais Potentiometer zur Anpassung an die Füllgutleitfähigkeit VEGATOR 256C - Auswertgerät...
  • Seite 19 Umgebungstemperatur -20 … +50 °C (-4 … +122 °F) Lager- und Transporttemperatur -40 … +70 °C (-40 … +158 °F) Elektromechanische Daten Federkraftklemmen für Leitungsquerschnitt bis 1,5 mm² (0.0023 in²) Elektrische Schutzmaßnahmen Schutzart IP 20 Schutzklasse VEGATOR 256C - Auswertgerät...
  • Seite 20 Anhang 9.2 Maße min. max. 66 mm (1 ") 37 mm ") Abb. 6: Maße VEGATOR 256C VEGATOR 256C - Auswertgerät...
  • Seite 21 Anhang VEGATOR 256C - Auswertgerät...
  • Seite 22 Anhang VEGATOR 256C - Auswertgerät...
  • Seite 23 Anhang VEGATOR 256C - Auswertgerät...
  • Seite 24 Telefon (07836) 50-0 Fax (07836) 50-201 E-Mail: info@de.vega.com www.vega.com ISO 9001 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. © VEGA Grieshaber KG, Schiltach/Germany 2007 Änderungen vorbehalten 23409-DE-070228...
