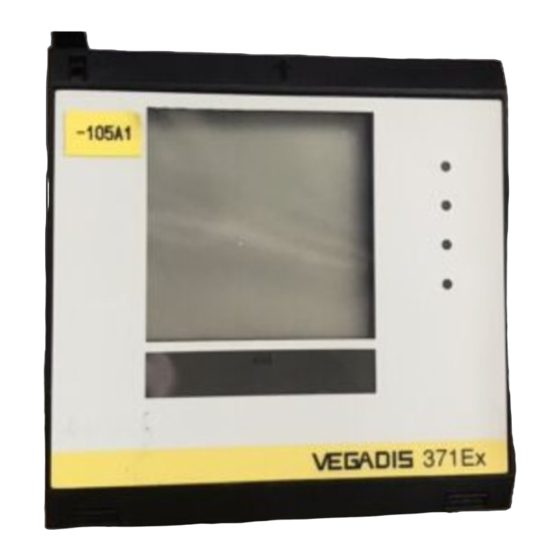

- Seite 1 Betriebsanleitung VEGADIS 371 Ex 16.85 VEGADIS 371 Ex 8888...
-
Seite 2: Inhaltsverzeichnis
Installationsstandards (z.B. in Deutschland die VDE-Be- stimmungen) sowie die für den jeweiligen Einsatzfall gel- tenden Sicherheitsbestimmungen Unfallverhütungsvorschriften zu beachten. Eingriffe in das Gerät über die anschlussbedingten Hand- habungen hinaus dürfen aus Sicherheits- und Gewährleistungsgründen nur durch VEGA-Personal vor- genommen werden. VEGADIS 371 Ex... -
Seite 3: Produktbeschreibung
Sie können maximal 4 Relais paarweise als Relais- - Konformitätsbescheinigung module einsetzen. Diese Module sind nachrüstbar. PTB Nr. Ex-97.D.2073 X. Das VEGADIS 371 Ex ist ein Anzeigegerät und des- halb nicht abgleichbar. Beachten Sie bei diesen Anwendungen die entspre- chenden amtlichen Dokumente (EG-Baumusterprüf- Die Anzeige ist zwischen -9999 und 9999 frei skalier- bescheinigung nd Konformitätsbescheinigung). -
Seite 4: Technische Daten
54 W DC, 500 VA AC Schaltzustandsanzeige LED leuchtet - Relais angezogen LED aus - Relais stromlos Digitalanzeige Nullpunkt (4 mA bzw. 0 V) -9999 … 9999 Endpunkt (20 mA bzw. 10 V) -9999 … 9999 Dezimalpunkt frei wählbar VEGADIS 371 Ex... -
Seite 5: Montage 2.1 Montagehinweise
Tragschiene (C) und drücken Sie das Gerät nach • Schieben Sie den Klemmbügel (G) von hinten auf oben, bis es einrastet. den Gewindestift (H) und ziehen Sie ihn mit der Rändelmutter (I) gegen die Schalttafel (E). Schalttafel- ausschnitt VEGADIS 371 Ex... -
Seite 6: Elektrischer Anschluss
Spannungsversorgung aus. Aktiver Betrieb (I 4 ... 20 mA Sensor Spannungs- versorgung Passiver Betrieb (I 4 ... 20 mA Ausgang Sensor Auswertgerät VEGAMET Spannungs- versorgung 1) Aktiver oder passiver Betrieb mit Schiebeschalter wählbar. Siehe “4.1 Anzeige- und Bedienelemente“ VEGADIS 371 Ex... -
Seite 7: Sensoranschluss Ex-Bereich
Bei Verwendung des VEGADIS 371 ist der Anschluss einer ia-Trennbarriere vom Typ 145 nicht möglich. Für den Einsatz an Sensoren in explosionsgefährdeten Bereichen verwenden Sie das VEGADIS 371 Ex. Das VEGADIS 371 Ex muss generell außerhalb des explosionsgefährdeten Bereichs montiert werden. Aktiver Betrieb (I Ex-Bereich... -
Seite 8: Klemmenbelegung
Display für ca. 4 Sekunden die Software- version des VEGADIS 371 angezeigt. Tipp: Zur Parametrierung von angeschlossenen HART- Sensoren sind in den Klemmen des Messdaten- eingangs Steckbuchsen integriert. Hier kann ein VEGACONNECT direkt eingesteckt werden, ohne dass ein zustäzicher HART-Widerstand benötigt wird. VEGADIS 371 Ex... -
Seite 9: Inbetriebnahme
Informationen über die zugehörige Messstelle und die jeweilige Einheit des angezeigten Werts helfen Fehler und Missverständnisse zu vermei- den. Auf dem Gehäusedeckel ist zur Kennzeichnung eine Einstecklasche (6) vorgesehen. Hier können Sie eines der mitgelieferten Schildchen einstecken. VEGADIS 371 Ex... - Seite 10 Hinweis Die Stellung des Schalters ändert auch die Einsatz- Um in die Menüebene 2 (Pumpenumschaltfunktion) zu bedingungen für Ex-Geräte (VEGADIS 371 Ex). wechseln, müssen Sie in der Drehschalterstellung 0 Beachten Sie hierzu auch die Baumusterprüf- (Operate) die Plus- und Minustaste gleichzeitig ca. 3 bescheinigung bzw.
-
Seite 11: Bedienung
Striche. Mit den Tasten (3 und 4) können Sie den Wert der Anzeige verändern. Für das vorgegebene Beispiel stellen Sie die Digitalanzeige (8) auf den Wert 90,0 (90,0 %). Damit schaltet das interne Relais 1 beim Erreichen dieses Wertes ein. VEGADIS 371 Ex... - Seite 12 Der Messbereich wird dadurch nicht verändert, sondern komplett verschoben. • Stellen Sie den Drehschalter (7) auf Position 0 (OPERATE). Alle eingegebenen Werte werden in einen EEPROM-Speicher übertragen und gespei- chert. Dort bleiben Sie auch bei einem eventuellen Spannungsausfall erhalten. VEGADIS 371 Ex...
- Seite 13 € Stellen Sie die Anzeige mit einer der beiden Tasten nach Betriebszeit ein- oder ausgeschaltet werden. Das auf „on“. VEGADIS 371 Ex wählt beim Einschalten das Relais € Stellen Sie den Drehschalter auf Stellung 3 (Pum- mit der kürzesten Betriebszeit und beim Ausschalten penumschaltfunktion Relais 2) das Relais mit der längsten Betriebszeit.
-
Seite 14: Einbau Der Relaismodule
Die Betriebszeiten der Relais, die der Pumpenum- zugelassene Geräte dürfen nicht nachträglich verän- schaltfunktion zugeordnet sind, werden alle 8 Stunden dert werden. Wenn Sie das VEGADIS 371 Ex ins EEPROM gespeichert, d.h. die zuletzt gespeicher- aufrüsten möchten, senden Sie es ins Werk. Mit... -
Seite 15: Reset
- Relais-Ausschaltpunkte (100,0 %) - Display min. - Display max. (100) - Dezimalpunkt (1. Stelle) - Integrationszeit (0 s) - Offsetkorrektur (0 μA) - Stromausgang (4 … 20 mA) Menüebene 2 - Pumpenumschaltfunktion (OFF) - Betriebszeitanzeige (0 Stunden) VEGADIS 371 Ex... -
Seite 16: Diagnose 5.1 Simulation
Das betreffende Relais fällt ab (sicherer Zustand). Wechseln Sie zur Menüebene 1. Kontrollieren Sie die Schaltfunktion von Relais 1. Stellen Sie alle Relais, die zur Pumpenumschaltfunktion verwendet werden, auf die gleiche Schaltfunktion wie Relais 1 oder deaktivieren Sie die Pumpenumschaltfunktion für diese Relais. VEGADIS 371 Ex... - Seite 17 Notizen VEGADIS 371 Ex...
- Seite 18 Notizen VEGADIS 371 Ex...
- Seite 19 Notizen VEGADIS 371 Ex...
- Seite 20 VEGA Grieshaber KG Am Hohenstein 113 D-77761 Schiltach Tel. (0 78 36) 50 - 0 Fax (0 78 36) 50 - 201 e-mail info@de.vega.com ISO 9001 Die Angaben über Lieferumfang, Anwendung, Einsatz- und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Druck- legung vorhandenen Kenntnissen.
