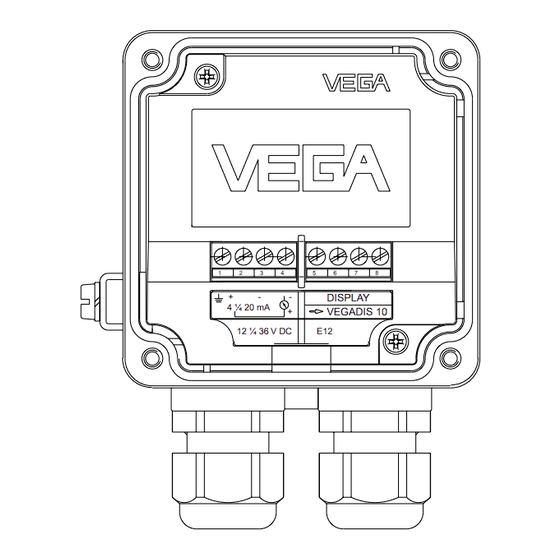

- Seite 1 Füllstand- und Druckmeßtechnik Betriebsanleitung VEGABAR 25 DISPLAY 4 ¼ 20 mA VEGADIS 10 12 ¼ 36 V DC 0 - 20 bar...
-
Seite 2: Sicherheitshinweise
Installationsstandards (z.B. in Deutschland die dere das darin enthaltene Sicherheitsdatenblatt. VDE-Bestimmungen) sowie die geltenden Sicherheitsbestimmungen und Unfallverhü- tungsvorschriften. Eingriffe in das Gerät über die anschluß- bedingten Handhabungen hinaus dürfen aus Sicherheits- und Gewährleistungsgründen nur durch VEGA-Personal vorgenommen werden. VEGABAR 25... -
Seite 3: Inhaltsverzeichnis
3.3 Anschlußbeispiele ............... 13 Inbetriebnahme 4.1 Bedienung der Grundfunktionen ........14 4.2 Menügeführte Bedienung mit Zusatzfunktionen ....15 4.5 Anzeigemodul ..............20 Diagnose 5.1 Wartung ................21 5.2 Störungsbeseitigung ............21 Gerätemodifikation 6.1 Austausch von Bedienmodulen ......... 23 VEGABAR 25... -
Seite 4: Produktbeschreibung
Produktbeschreibung 1 Produktbeschreibung 1.1 Funktion und Aufbau 1.2 Selbstüberwachung Die Prozeßdruckmeßumformer VEGABAR 25 Zur Erhöhung der Betriebssicherheit werden sind leistungsfähige Geräte zur Prozeßdruck- wichtige Elektronikbauteile auf ihre Funktion messung. Als Drucksensorelement kommt überprüft und interne Meßgrößen wie Sensor- eine ölfreie metallisch-kapazitive Meßzelle zum wert, Temperatur und Betriebsspannung kon- Einsatz. -
Seite 5: Technische Daten
EN 50 082 - 2: 1995 EN 61 010 - 1: 1993 Die Einhaltung der Gehäuseschutzart setzt die Verwendung der zum Kabel passenden Dichtung in der Kabelverschraubung voraus. Falls die eingesetzte Dichtung nicht zum Kabel paßt, ist diese gegen eine passende auszutauschen. VEGABAR 25... - Seite 6 Meßendwert (span) 3,3 % … 120 % des Nennmeßbereichs einstellbar Nullpunktanhebung (Turn up) bis +95 % Max. Meßbereichspreizung (Turn down) bis 1 : 30 Empfohlener Turn down: Genauigkeitsklasse 0,25 bis 1 : 5 Genauigkeitsklasse 0,1 bis 1 : 10 VEGABAR 25...
- Seite 7 Einfluß der Umgebungstemperatur Mittlerer Temperaturkoeffizient 2) 3) des Nullsignals - Genauigkeitsklasse 0,25 < 0,15 %/10 K - Genauigkeitsklasse 0,1 < 0,05 %/10 K Nenndruckstufe des Prozeßanschlusses beachten! Bezogen auf den Nenndruck. Im kompensierten Temperaturbereich von 0°C … 80°C, Bezugstemperatur 20°C. VEGABAR 25...
-
Seite 8: Zulassungen
Wird für bestimmte Anwendungen der Einsatz von zugelassenen Geräten gefordert, so müssen Sie die entsprechenden amtlichen Dokumente (Prüfbescheide, Prüfungsscheine und Konformitätsbescheinigungen) beachten. Diese gehören zum Lieferumfang des jeweiligen Geräts. Bezogen auf den Nennmeßbereich. Nach IEC 770, Punkt 6.1.2 bezogen auf den Nennmeßbereich. VEGABAR 25... -
Seite 9: Produktbeschreibung
Gewinde 1 "-NPT, 1.4571, PN 40 –– BA / BB M44 x 1,25 mit Druckschraube O-Ring Dichtung 40 x 2, Viton Alu 3.1645, PN 25 / Edelstahl 1.4571, PN 40 Flachdichtung 36,5 x 40,7 x 0,8 PTFE (axiale Zusatzdichtung) VEGABAR 25... -
Seite 10: Rohrverschraubung Nach Din 11 851
Anschluß mit Spannflansch DN 32, PN 25 O-Ring Dichtung 40 x 5 EPDM APV Anschlußflansch, PN 25 Tuchenhagen Varivent, PN 10 O-Ring Dichtung 60 x 3 EPDM DRD, PN 40 Flachdichtung 50 x 66 x 1 PTFE TRI-Clamp 2", PN 10 Clampdichtung 2" EPDM VEGABAR 25... -
Seite 11: Montage
3.1 Anschlußhinweise montiert werden. Um das Eindringen von Feuchtigkeit zu verhindern, müssen die Kabel- Die Elektronik im VEGABAR 25 benötigt eine verschraubungen nach unten zeigen. Zu Versorgungsspannung von 12 … 36 V DC. Sie diesem Zweck kann das Gehäuse um 330°... -
Seite 12: Anschlußplan
Kabel. Die Schirmung ist einseitig am Sensor aufzulegen. - Falls Überspannungen zu erwarten sind, empfehlen wir die Installation von VEGA- Überspannungsschutzgeräten. - Es ist eine zum Kabel passende Dichtung in der PG-Verschraubung zu verwenden. -
Seite 13: Anschlußbeispiele
Vorortkontrolle – – Auswertgerät Anschlußklemmen VEGABAR 0/4…20 mA DISBUS Versorgung durch eine SPS mit aktivem Eingangs- kreis Die Auswertung erfolgt durch eine SPS mit aktivem Eingangs- kreis. Strommeßgerät zur Vorortkontrolle – – Anschlußklemmen Speicherprogrammier- VEGABAR bare Steuerung – VEGABAR 25... -
Seite 14: Inbetriebnahme
VEGABAR errechnet automatisch die Strom- • Drehschalter auf OPERATE zurückstellen, werte für 0 % bzw. 100 % (nur möglich bei die eingestellten Werte werden in den ³ 3,3 %). EEPROM-Speicher übertragen. Dort bleiben sie auch bei Spannungsausfall erhalten. VEGABAR 25... -
Seite 15: Menügeführte Bedienung Mit Zusatzfunktionen
Je nach Menüpunkt den einge- Je nach Parameter Wert liegende Menü mit der stellten Wert speichern oder die verändern (fallend) oder Taste OK Menüebene wechseln aus Liste auswählen D Rücksprung in das darüberliegende Menü mit der Taste OK VEGABAR 25... - Seite 16 Einheit Zurück Skalie- mbar rung 100%= Dezimal 1000 Zurück punkt Skal. 888,8 Abgl. Abgl. Zurück ohne Druck Druck Offset Zero Einheit Span korrek- 100,0 Zurück mbar mbar mbar Offset korr. Sensor druck- los? Zero Span 4,000 Zurück 4,000 VEGABAR 25...
- Seite 17 Deutsch Hell dargestellte Menüpunkte Anzeige Auswahlliste werden nur bei Bedarf eingeblen- English Skalie- Diese Optionen können mit der „+“- det (abhängig u.a. von der Franc. rung oder „–“-Taste ausgewählt und mit Geräteausführung). Ital. der „OK“-Taste gespeichert werden. Español VEGABAR 25...
- Seite 18 8 mA für 25 % und 16 mA für 75 %. Der VEGABAR errechnet dann automatisch die Stellen Sie mit der „+“- oder „–“-Taste Span Stromwerte für 0 % bzw. 100 % (nur möglich die Meßspanne ein und speichern 100,0 mbar bei >3,3 %). Sie mit der „OK“-Taste. VEGABAR 25...
- Seite 19 Sie mit der „+“ oder „–“-Taste einen beliebigen 100%= Dezimal 1000 punkt Zurück Sim. Druck- oder %-Wert einstellen. Der 888,8 xx,x eingestellte Wert blinkt bei aktivierter mbar Simulation. Mit der „OK“-Taste kön- nen Sie die Simulation beenden. VEGABAR 25...
-
Seite 20: Weitere Funktionen
Der VEGABAR ist werkseitig auf die Sprache Digitalwert bestellte Landessprache einge- stellt. Mit der „+“ oder „–“-Taste und der „OK“-Taste kann die Landes- sprache deutsch, englisch, franzö- Sprache sisch, italienisch oder spanisch Deutsch gewählt werden. English Franc. Ital. Español VEGABAR 25... -
Seite 21: Diagnose
Kompensation des atmo- Meßzelle blinken vier sphärischen Drucks nicht gewährleistet, was Segmente zu Verfälschungen des gemessenen Werts Fehler im „Defekt“, alle Segmente VEGABAR keine Ein- blinken führt. Prüfen Sie die Druckausgleichsvor- gabe mehr richtung am VEGABAR-Gehäuse. möglich, keine Meßfunktion VEGABAR 25... - Seite 22 12 V DC betragen Strom Stromwert Zustand 3,8 … 20,6 mA normaler Bereich für den Aus- gangsstrom 0 mA Signalleitung unterbrochen < 3,6 mA Elektronikeinsatz oder Drucksensor- element defekt > 21,6 mA Kurzschluß in der Signalleitung, Elektronikeinsatz oder Drucksensor- element defekt VEGABAR 25...
-
Seite 23: Gerätemodifikation
