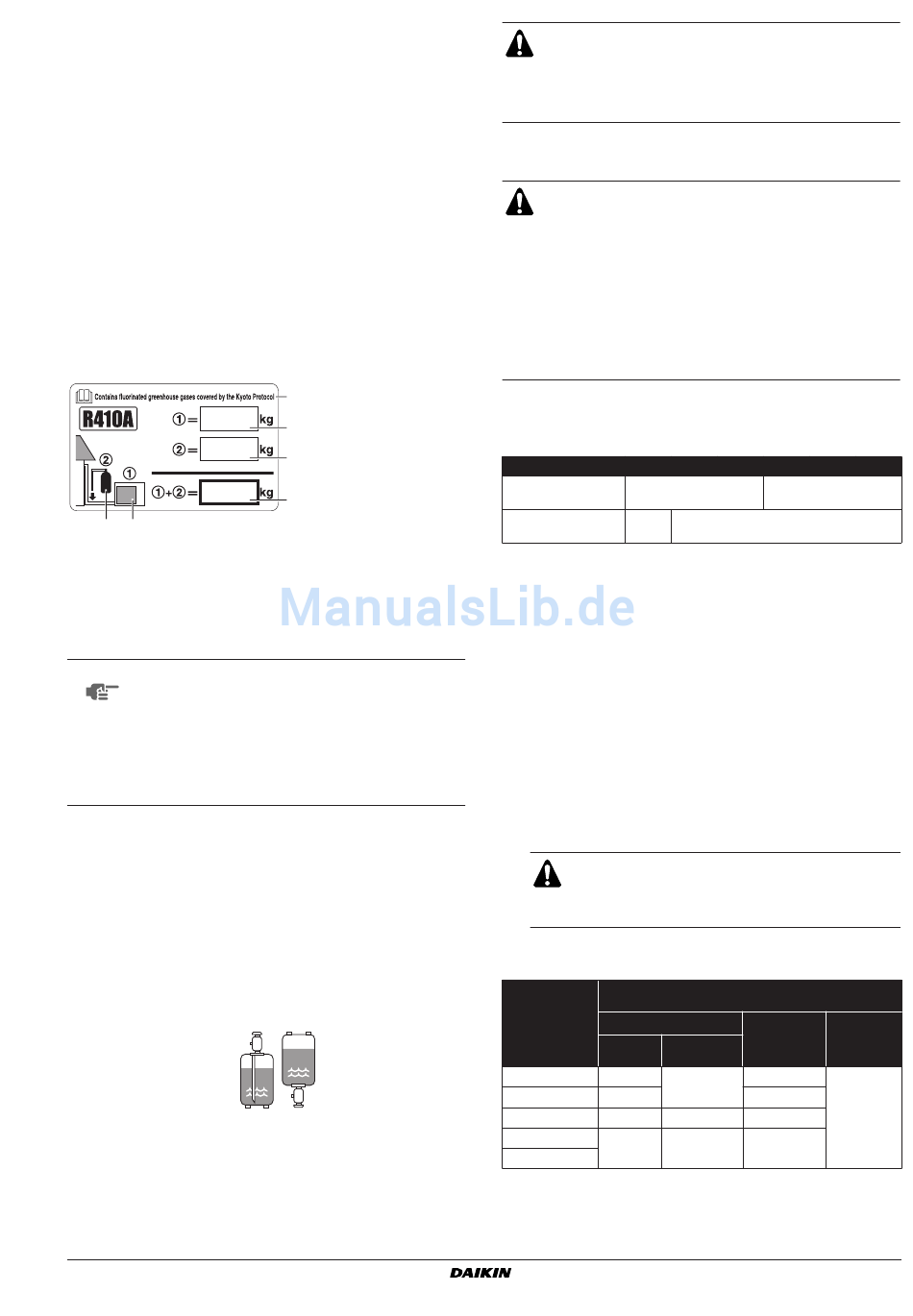

11.1. Wichtige Informationen hinsichtlich des
verwendeten Kältemittels
Dieses Produkt enthält fluorierte Treibhausgase, die durch das Kyoto-
Protokoll abgedeckt werden. Lassen Sie Gase nicht in die
Atmosphäre ab.
Kältemitteltyp:
R410A
(1)
GWP
Wert:
1975
(1)
GWP = Treibhauspotential
Bitte machen Sie mit unauslöschlicher Tinte folgende Angaben:
■
➀ die Kältemittelbefüllung des Produktes, die werksseitig
durchgeführt worden ist,
■
➁ die am Montageort zusätzlich eingefüllte Kältemittelmenge und
■
➀+➁ die gesamte Kältemittelfüllung
auf dem Etikett für fluorierte Treibhausgase, das mit dem Produkt
geliefert worden ist.
Das ausgefüllte Etikett muss im Inneren in der Nähe der Kältemittel-
Einfüllöffnung angebracht werden (z.B. auf der Innenseite der
Wartungsblende).
6
5
HINWEIS
Die nationale Implementierung von EU-Vorschriften in
Bezug auf bestimmte fluorierte Treibhausgase kann es
erforderlich machen, auf der Einheit die Informationen
in der entsprechende Nationalsprache zu geben.
Darum
ist
zusätzlich
Treibhausgase mitgeliefert, das mehrsprachig ist.
Illustrierte Instruktionen zur Befestigung befinden sich
auf der Rückseite des Etiketts.
11.2. Sicherheitsmaßnahmen beim Hinzufügen von
R410A
Achten Sie darauf, die Flüssigkeitsleitung mit der angegebenen
Menge Kältemittel (in flüssigem Zustand) zu füllen.
Da dieses Kältemittel ein gemischtes Kältemittel ist, kann das Hinzu-
fügen in gasförmigem Zustand verursachen, dass die Zusammen-
setzung des Kältemittels sich verändert und damit einen normalen
Betrieb verhindern.
■
Prüfen Sie vor dem Einfüllen, ob der Kältemittelzylinder mit
einem Siphonrohr ausgestattet ist oder nicht.
Füllen Sie das flüssige
Kältemittel ein, wenn der
Zylinder aufrecht steht.
■
Achten Sie darauf die Werkzeuge für R410A ausschließlich zu
verwenden, um den erforderlichen Druckwiderstand sicher-
zustellen und um zu verhindern, dass Fremdmaterialien in das
System gemischt werden.
RXYRQ8~18P7W1B
VRVIII System Klimaanlage
4PW67903-1 – 03.2011
1
werkseitige Kältemittel-
4
befüllung des Produktes:
siehe Typenschild der
1
Einheit
2
zusätzliche am
2
Montageort befüllte
Kältemittelmenge
3
gesamte
3
Kältemittelbefüllung
4
Enthält fluorierte
Treibhausgase, die durch
das Kyoto-Protokoll
abgedeckt werden
5
Außeneinheit
6
Kältemittelzylinder und
Sammelleitung für die
Befüllung
ein
Etikett
für
fluorierte
Füllen Sie das flüssige
Kältemittel ein, wenn der
Zylinder auf dem Kopf
steht.
Durch das Einfüllen ungeeigneter Substanzen können
Explosionen oder Unfälle verursacht werden. Daher muss
darauf geachtet werden, dass nur das geeignete
Kältemittel (R410A) eingefüllt wird.
Die Kältemittelbehälter müssen langsam geöffnet werden.
11.3. Betriebsverfahren des Absperrventils
■
Öffnen Sie das Absperrventil erst, wenn alle Rohr-
leitungen und elektrische Schritte unter
der Einheit und der Installationsbedingungen" auf
Seite 17
abgeschlossen sind. Wenn das Absperrventil
offen gelassen wird, ohne die Stromversorgung
abzuschalten, kann sich das Kältemittel im Verdichter
aufbauen und zu Isolierverlust führen.
■
Verwenden Sie immer einen Füllschlauch für den
Anschluss der Wartungsöffnung.
■
Nachdem Sie die Abdeckung angezogen haben,
prüfen Sie ob keine Kältemittellecks vorhanden sind.
Größe des Absperrventils
Die Größen der Absperrventile, die an das System angeschlossen
werden, sind in der nachfolgenden Tabelle aufgelistet.
Typ
8
Absperrventil der
Flüssigkeitsleitung
Absperrventil der
Ø19,1
Gasleitung
(a) Das Modell RXYRQ12 unterstützt bauseitige Leitungen mit Ø12,7 an der
Zusatzleitung, die mit der Einheit geliefert wird.
(b) Das Modell RXYRQ18 unterstützt bauseitige Leitungen mit Ø15,9 an der
Zusatzleitung, die mit der Einheit geliefert wird.
(c) Das Modell RXYRQ10 unterstützt bauseitige Leitungen mit Ø22,2 an der
Zusatzleitung, die mit der Einheit geliefert wird.
Das Modell RXYRQ12~18 unterstützt bauseitige Leitungen mit Ø28,6 an der
Zusatzleitung, die mit der Einheit geliefert wird.
Öffnen des Absperrventils:
(Siehe Abbildung 15)
1
Wartungsöffnung
2
Abdeckung
3
Sechskantöffnung
4
Welle
5
Dichtung
1.
Entfernen Sie die Abdeckung und drehen Sie das Ventil mit dem
Sechskantschlüssel gegen den Uhrzeigersinn.
2.
Drehen Sie das Ventil, bis die Welle stoppt.
Wenden Sie keine übermäßige Kraft an bei dem
Absperrventil. Gewaltanwendung kann den Ventil-
körper brechen, da das Ventil kein Rückschlagventil
ist. Verwenden Sie immer Spezialwerkzeug.
3.
Achten Sie darauf, die Abdeckung fest anzuziehen. Siehe
untenstehende Tabelle.
(drehen Sie im Uhrzeigersinn, um zu schließen)
Welle
Größe des
Ventil-
Sechskant-
Absperrventils
körper
Ø9,5
5,4~6,6
Ø12,7
8,1~9,9
Ø15,9
13,5~16,5
Ø19,1
27,0~33,0
Ø25,4
"10. Prüfen
10
12
14
16
(a)
(b)
Ø9,5
Ø12,7
(c)
Ø25,4
Anzugsdrehmoment N•m
Abdeckung
Wartungs-
schlüssel
(Ventildeckel)
öffnung
13,5~16,5
4 mm
18,0~22,0
6 mm
23,0~27,0
11,5~13,9
8 mm
22,5~27,5
Installationsanleitung
18
