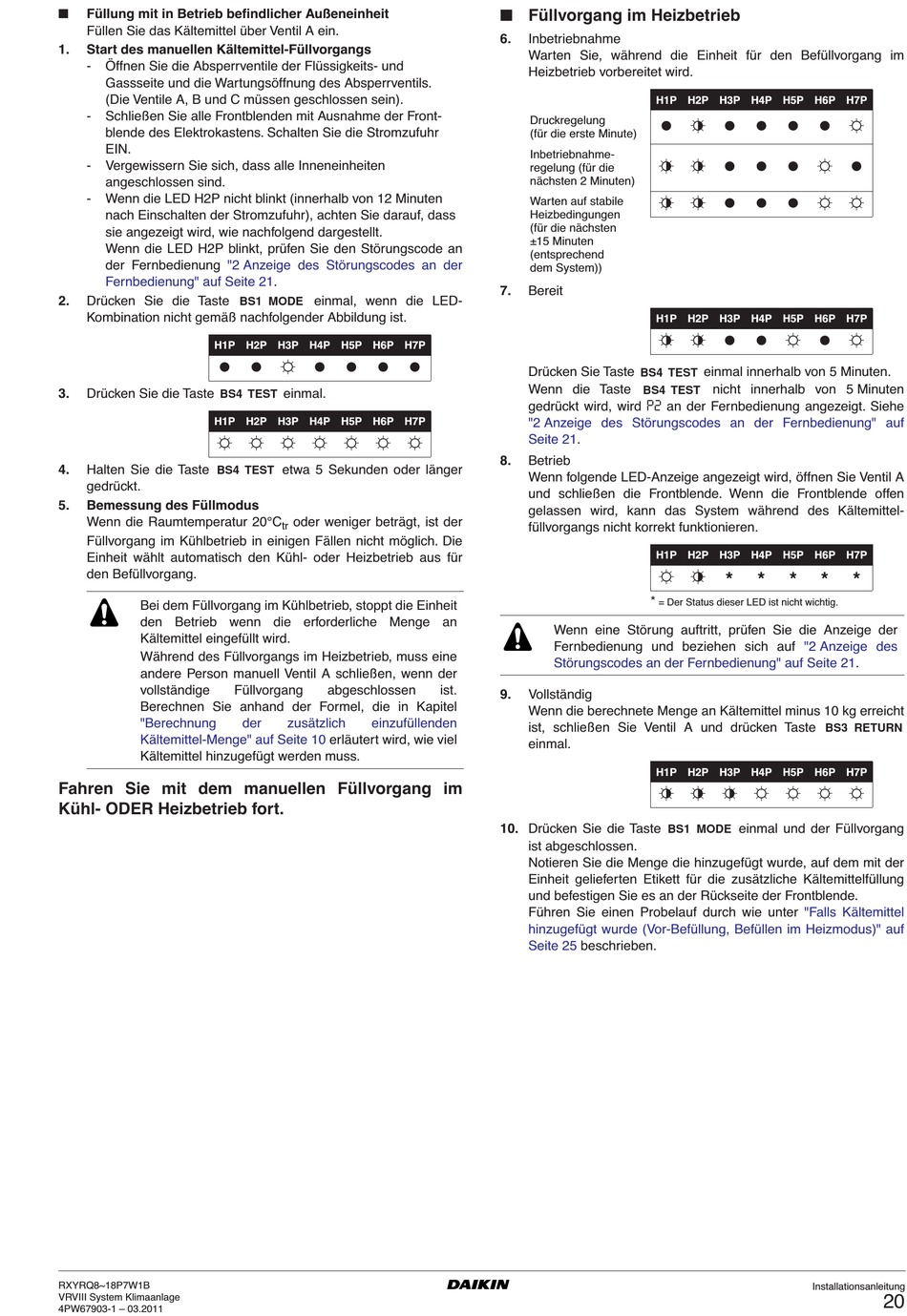

Füllung mit in Betrieb befindlicher Außeneinheit
Füllen Sie das Kältemittel über Ventil A ein.
1.
Start des manuellen Kältemittel-Füllvorgangs
-
Öffnen Sie die Absperrventile der Flüssigkeits- und
Gassseite und die Wartungsöffnung des Absperrventils.
(Die Ventile A, B und C müssen geschlossen sein).
-
Schließen Sie alle Frontblenden mit Ausnahme der Front-
blende des Elektrokastens. Schalten Sie die Stromzufuhr
EIN.
-
Vergewissern Sie sich, dass alle Inneneinheiten
angeschlossen sind.
-
Wenn die LED H2P nicht blinkt (innerhalb von 12 Minuten
nach Einschalten der Stromzufuhr), achten Sie darauf, dass
sie angezeigt wird, wie nachfolgend dargestellt.
Wenn die LED H2P blinkt, prüfen Sie den Störungscode an
der Fernbedienung
"2 Anzeige des Störungscodes an der
Fernbedienung" auf Seite
2.
Drücken Sie die Taste
Kombination nicht gemäß nachfolgender Abbildung ist.
H1P H2P H3P H4P H5P H6P H7P
x x w x x x x
3.
Drücken Sie die Taste
BS4 TEST
H1P H2P H3P H4P H5P H6P H7P
w w w w w w w
4.
Halten Sie die Taste
BS4 TEST
gedrückt.
5.
Bemessung des Füllmodus
Wenn die Raumtemperatur 20°C
Füllvorgang im Kühlbetrieb in einigen Fällen nicht möglich. Die
Einheit wählt automatisch den Kühl- oder Heizbetrieb aus für
den Befüllvorgang.
Bei dem Füllvorgang im Kühlbetrieb, stoppt die Einheit
den Betrieb wenn die erforderliche Menge an
Kältemittel eingefüllt wird.
Während des Füllvorgangs im Heizbetrieb, muss eine
andere Person manuell Ventil A schließen, wenn der
vollständige
Berechnen Sie anhand der Formel, die in Kapitel
"Berechnung
Kältemittel-Menge" auf Seite 10
Kältemittel hinzugefügt werden muss.
Fahren Sie mit dem manuellen Füllvorgang im
Kühl- ODER Heizbetrieb fort.
RXYRQ8~18P7W1B
VRVIII System Klimaanlage
4PW67903-1 – 03.2011
21.
einmal, wenn die LED-
BS1 MODE
einmal.
etwa 5 Sekunden oder länger
oder weniger beträgt, ist der
tr
Füllvorgang
abgeschlossen
der
zusätzlich
einzufüllenden
erläutert wird, wie viel
■ Füllvorgang im Heizbetrieb
6.
Inbetriebnahme
Warten Sie, während die Einheit für den Befüllvorgang im
Heizbetrieb vorbereitet wird.
Druckregelung
(für die erste Minute)
Inbetriebnahme-
regelung (für die
nächsten 2 Minuten)
Warten auf stabile
Heizbedingungen
(für die nächsten
±15 Minuten
(entsprechend
dem System))
7.
Bereit
Drücken Sie Taste
Wenn die Taste
gedrückt wird, wird P2 an der Fernbedienung angezeigt. Siehe
"2 Anzeige des Störungscodes an der Fernbedienung" auf
Seite
21.
8.
Betrieb
Wenn folgende LED-Anzeige angezeigt wird, öffnen Sie Ventil A
und schließen die Frontblende. Wenn die Frontblende offen
gelassen wird, kann das System während des Kältemittel-
füllvorgangs nicht korrekt funktionieren.
Wenn eine Störung auftritt, prüfen Sie die Anzeige der
Fernbedienung und beziehen sich auf
Störungscodes an der Fernbedienung" auf Seite
ist.
9.
Vollständig
Wenn die berechnete Menge an Kältemittel minus 10 kg erreicht
ist, schließen Sie Ventil A und drücken Taste
einmal.
10. Drücken Sie die Taste
ist abgeschlossen.
Notieren Sie die Menge die hinzugefügt wurde, auf dem mit der
Einheit gelieferten Etikett für die zusätzliche Kältemittelfüllung
und befestigen Sie es an der Rückseite der Frontblende.
Führen Sie einen Probelauf durch wie unter
hinzugefügt wurde (Vor-Befüllung, Befüllen im Heizmodus)" auf
Seite 25
beschrieben.
H1P H2P H3P H4P H5P H6P H7P
x c x x x x w
c c x x x w x
c c x x x w w
H1P H2P H3P H4P H5P H6P H7P
c c x x w x w
einmal innerhalb von 5 Minuten.
BS4 TEST
nicht innerhalb von 5 Minuten
BS4 TEST
H1P H2P H3P H4P H5P H6P H7P
w c *
*
*
*
= Der Status dieser LED ist nicht wichtig.
"2 Anzeige des
H1P H2P H3P H4P H5P H6P H7P
c c c w w w w
einmal und der Füllvorgang
BS1 MODE
"Falls Kältemittel
*
*
21.
BS3 RETURN
Installationsanleitung
20
