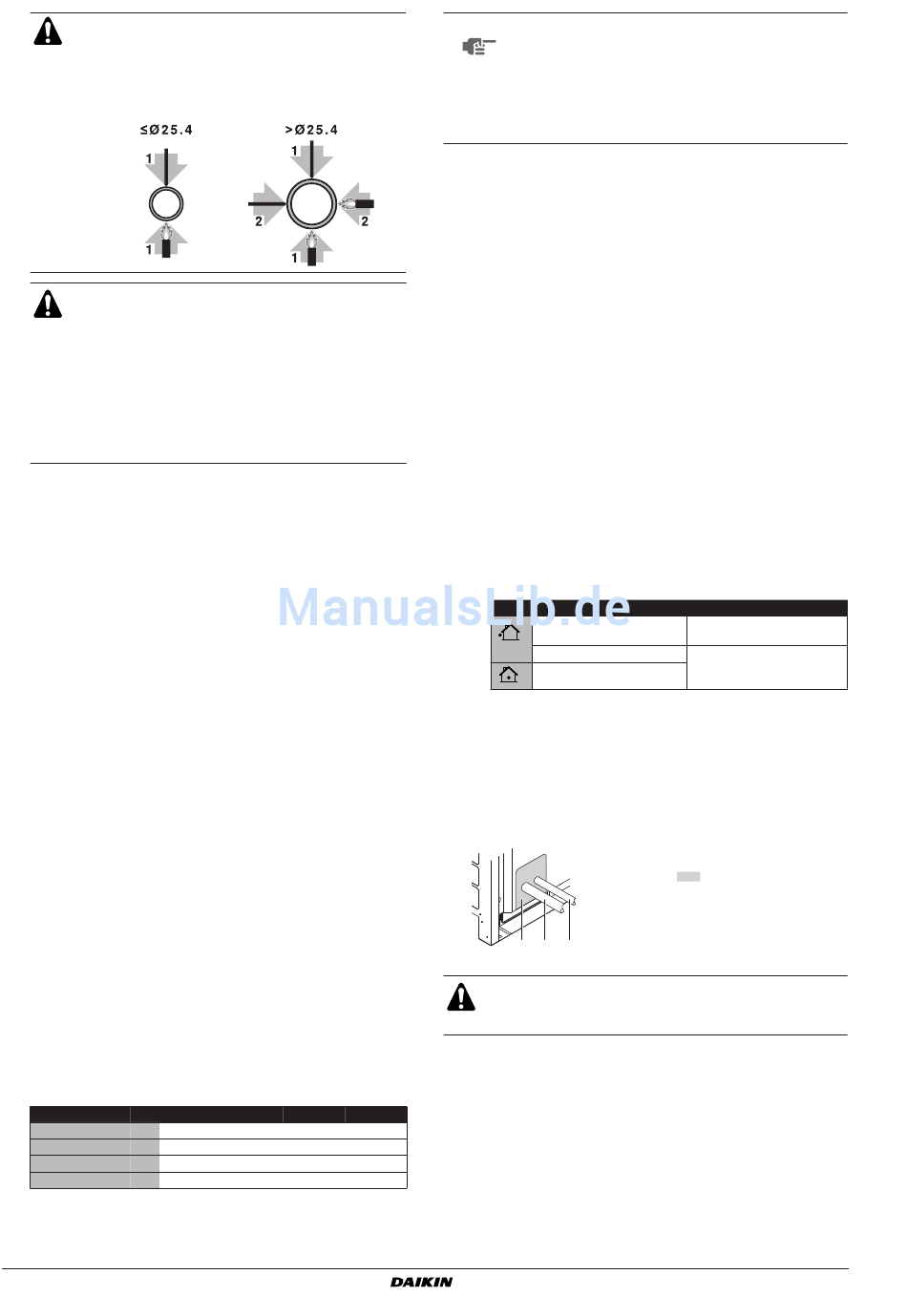

Vorsichtsmaßnahmen beim Anschluss der bauseitigen
Rohrleitung.
■
Löten Sie zuerst am Gassperrventil, bevor Sie
das Flüssigkeitssperrventil löten.
■
Fügen Sie Lötmaterial hinzu, wie in der
Abbildung dargestellt.
■
Achten Sie darauf, die mitgelieferten Rohr-
leitungen (Sonderzubehör) zu verwenden, wenn
Sie bauseitige Rohrleitungsarbeiten ausführen.
■
Achten Sie darauf, dass die bauseitig installierten
Rohrleitungen nicht andere Rohre, die untere
oder seitliche Blende berühren. Insbesondere
beim Anschluss unten und seitlich muss darauf
geachtet werden, die Rohrleitung angemessen
zu isolieren, um so den Kontakt mit dem
Gehäuse zu verhindern.
3
Installierte Außeneinheit
(Siehe Abbildung 6)
■
Anschluss von vorne:
Entfernen Sie für den Anschluss die Abdeckung des
Absperrventils.
■
Anschluss von unten:
Entfernen Sie die Durchbrüche am unteren Rahmen und führen
Sie die Rohrleitung unter dem unteren Rahmen durch.
A
Frontanschluss
Entfernen Sie für den Anschluss die Abdeckung des
Absperrventils.
B
Anschluss von unten:
Entfernen Sie die Durchbrüche am unteren Rahmen und führen
Sie die Leitung unter dem unteren Rahmen durch
1
Gasseitiges Sperrventil
2
Flüssigkeitsseitiges Sperrventil
3
Wartungsanschluss für das Hinzufügen von Kältemittel.
4
Zusatzleitung der Gasseite (1)
5
Zusatzleitung der Gasseite (2)
6
Zusatzleitung der Flüssigkeitsseite (1)
7
Zusatzleitung der Flüssigkeitsseite (2)
8
Lötung
9
Leitungen Gasseite (bauseitig)
10
Leitungen Flüssigkeitsseite (bauseitig)
11
Stanzen Sie die Durchbrüche aus (verwenden Sie einen Hammer
dazu)
■
Bearbeiten der gasseitigen Zusatzleitung (2)
Nur bei Anschluss an die seitliche Seite, schneiden Sie die
gasseitige Zusatzleitung (2) ab, wie dargestellt in
1
Zusatzleitung der Gasseite
2
Ausschneiden der Position
3
Leitungen Gasseite (bauseitig)
4
Sockel
Gerätetyp
8 Hp
(mm)
10 Hp
(mm)
12 Hp
(mm)
14~18 Hp
(mm)
Installationsanleitung
7
Abbildung
A
B
C
156
17
188
156
23
192
150
29
192
150
29
192
■
HINWEIS
■
4
Abzweigung der Kältemittelleitung
Bezüglich der Installation des Kältemittel-Abzweigbausatzes,
beziehen
Installationsanleitung.
(Siehe Abbildung 14)
1
Horizontale Fläche
Befolgen Sie die nachfolgenden Bedingungen:
-
Montieren Sie die Refnet Verbindung, sodass sie
entweder horizontal oder vertikal abzweigt.
-
Montieren Sie den Refnet Verteiler so, dass er horizontal
abzweigt.
5
Einschränkungen der Rohrleitungslänge
Halten Sie beim Verlegen der Leitungen die maximal zulässige
Leitungslänge, den zulässigen Niveauunterschied und die
zulässige Länge nach einer Abzweigung ein, wie in Abschnitt
"6.6. Anschlussbeispiel" auf Seite 8
6.5.
Schutz vor Verschmutzung bei der Installation
der Rohrleitungen
-
Ergreifen Sie Maßnahmen um zu verhindern, dass
Fremdmaterialien wie Feuchtigkeit oder Verunreinigungen in
das System gelangen und sich vermischen.
Länger als ein Monat
Weniger als ein Monat
Unabhängig vom Zeitraum
-
Beim Durchführen von Kupferrohren durch Wände muss mit
besonderer Vorsicht vorgegangen werden.
-
Dichten Sie jeden Spalt in den Öffnungen ab für das
Verlegen von Rohrleitungen und Verkabelung mithilfe von
Abdichtungsmaterial (bauseitig). (Die Leistung der Einheit
fällt ab und kleine Tiere können in das Gerät gelangen.)
Beispiel: Verlegen der Rohrleitung nach außen durch die
Vorderseite
1
Nachdem alle Rohrleitungen angeschlossen wurden,
12.
muss auf Gasleck überprüft werden. Verwenden Sie
Stickstoff für die Überprüfung auf Gasleck.
D
247
247
247
251
Beim Anschluss der Rohrleitung vor Ort, muss
darauf geachtet werden, die Zusatzleitung zu
verwenden.
Vergewissern Sie sich, dass die vor-Ort Rohr-
leitung nicht in Kontakt mit einer anderen Leitung,
dem unteren Rahmen oder den Seitenblenden
der Einheit kommt.
Sie
sich
auf
die
dem
aufgeführt.
Installationszeitraum
Zusammenkneifen der
Rohrleitung
Zusammenkneifen oder
Abdichten der Rohrleitung mit
Klebeband
1
Verschließen Sie die Bereiche die
mit "
" markiert sind.
(Wenn die Rohrleitung von der
Frontblende wegverlegt wird).
2
Rohrleitung Gasseite
3
Rohrleitung Flüssigkeitsseite
2
3
Bausatz
beiliegende
Schutzmethode
RXYRQ8~18P7W1B
VRVIII System Klimaanlage
4PW67903-1 – 03.2011
