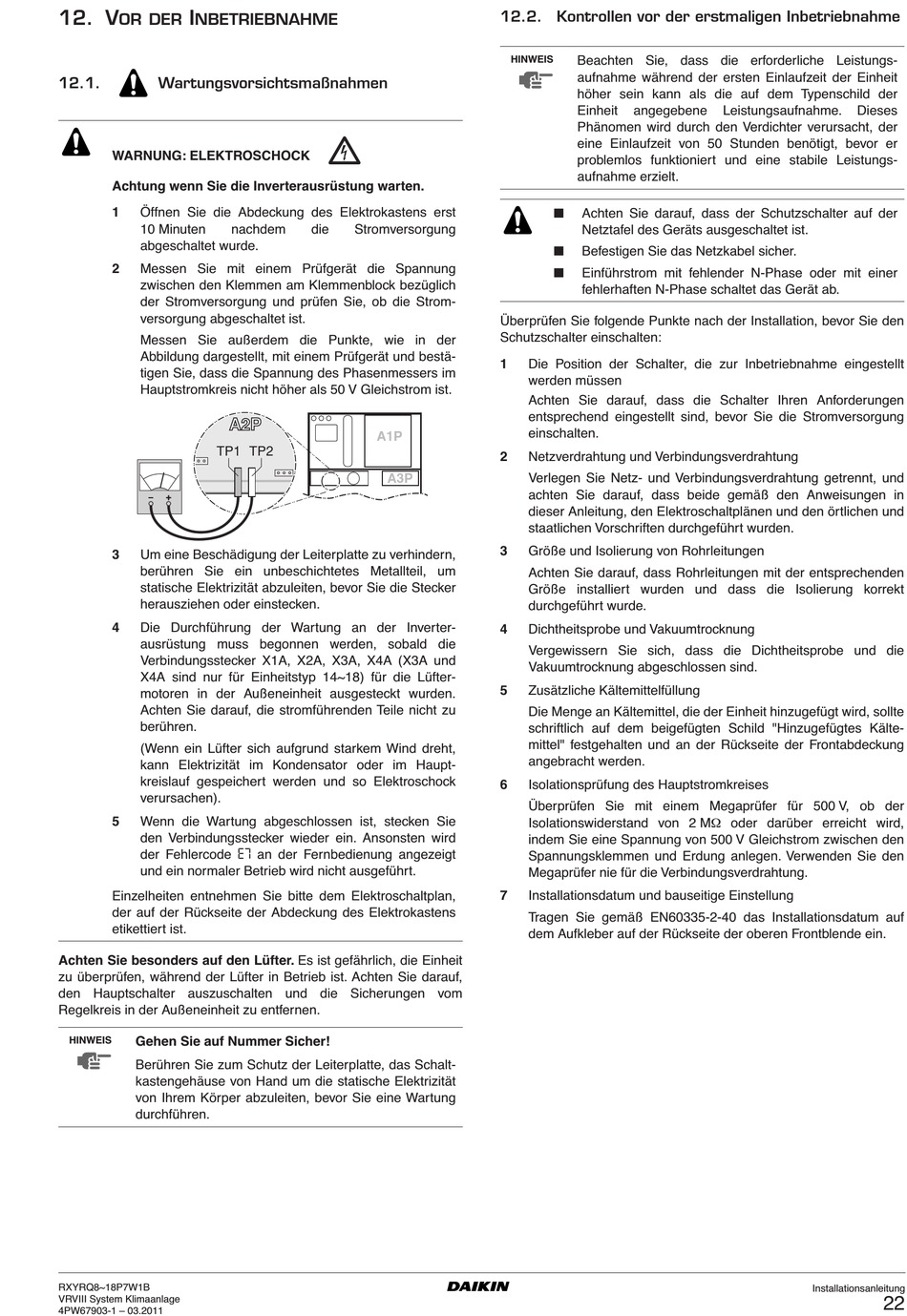

12. V
I
OR DER
NBETRIEBNAHME
12.1.
Wartungsvorsichtsmaßnahmen
WARNUNG: ELEKTROSCHOCK
Achtung wenn Sie die Inverterausrüstung warten.
1
Öffnen Sie die Abdeckung des Elektrokastens erst
10 Minuten
abgeschaltet wurde.
2
Messen Sie mit einem Prüfgerät die Spannung
zwischen den Klemmen am Klemmenblock bezüglich
der Stromversorgung und prüfen Sie, ob die Strom-
versorgung abgeschaltet ist.
Messen Sie außerdem die Punkte, wie in der
Abbildung dargestellt, mit einem Prüfgerät und bestä-
tigen Sie, dass die Spannung des Phasenmessers im
Hauptstromkreis nicht höher als 50 V Gleichstrom ist.
A2P
A2P
TP1 TP2
3
Um eine Beschädigung der Leiterplatte zu verhindern,
berühren Sie ein unbeschichtetes Metallteil, um
statische Elektrizität abzuleiten, bevor Sie die Stecker
herausziehen oder einstecken.
4
Die Durchführung der Wartung an der Inverter-
ausrüstung muss begonnen werden, sobald die
Verbindungsstecker X1A, X2A, X3A, X4A (X3A und
X4A sind nur für Einheitstyp 14~18) für die Lüfter-
motoren in der Außeneinheit ausgesteckt wurden.
Achten Sie darauf, die stromführenden Teile nicht zu
berühren.
(Wenn ein Lüfter sich aufgrund starkem Wind dreht,
kann Elektrizität im Kondensator oder im Haupt-
kreislauf gespeichert werden und so Elektroschock
verursachen).
5
Wenn die Wartung abgeschlossen ist, stecken Sie
den Verbindungsstecker wieder ein. Ansonsten wird
der Fehlercode E7 an der Fernbedienung angezeigt
und ein normaler Betrieb wird nicht ausgeführt.
Einzelheiten entnehmen Sie bitte dem Elektroschaltplan,
der auf der Rückseite der Abdeckung des Elektrokastens
etikettiert ist.
Achten Sie besonders auf den Lüfter. Es ist gefährlich, die Einheit
zu überprüfen, während der Lüfter in Betrieb ist. Achten Sie darauf,
den Hauptschalter auszuschalten und die Sicherungen vom
Regelkreis in der Außeneinheit zu entfernen.
Gehen Sie auf Nummer Sicher!
HINWEIS
Berühren Sie zum Schutz der Leiterplatte, das Schalt-
kastengehäuse von Hand um die statische Elektrizität
von Ihrem Körper abzuleiten, bevor Sie eine Wartung
durchführen.
RXYRQ8~18P7W1B
VRVIII System Klimaanlage
4PW67903-1 – 03.2011
nachdem
die
Stromversorgung
A1P
A3P

12.2. Kontrollen vor der erstmaligen Inbetriebnahme

HINWEIS
Beachten Sie, dass die erforderliche Leistungs-
aufnahme während der ersten Einlaufzeit der Einheit
höher sein kann als die auf dem Typenschild der
Einheit
angegebene
Phänomen wird durch den Verdichter verursacht, der
eine Einlaufzeit von 50 Stunden benötigt, bevor er
problemlos funktioniert und eine stabile Leistungs-
aufnahme erzielt.
Achten Sie darauf, dass der Schutzschalter auf der
Netztafel des Geräts ausgeschaltet ist.
Befestigen Sie das Netzkabel sicher.
Einführstrom mit fehlender N-Phase oder mit einer
fehlerhaften N-Phase schaltet das Gerät ab.
Überprüfen Sie folgende Punkte nach der Installation, bevor Sie den
Schutzschalter einschalten:
1
Die Position der Schalter, die zur Inbetriebnahme eingestellt
werden müssen
Achten Sie darauf, dass die Schalter Ihren Anforderungen
entsprechend eingestellt sind, bevor Sie die Stromversorgung
einschalten.
2
Netzverdrahtung und Verbindungsverdrahtung
Verlegen Sie Netz- und Verbindungsverdrahtung getrennt, und
achten Sie darauf, dass beide gemäß den Anweisungen in
dieser Anleitung, den Elektroschaltplänen und den örtlichen und
staatlichen Vorschriften durchgeführt wurden.
3
Größe und Isolierung von Rohrleitungen
Achten Sie darauf, dass Rohrleitungen mit der entsprechenden
Größe installiert wurden und dass die Isolierung korrekt
durchgeführt wurde.
4
Dichtheitsprobe und Vakuumtrocknung
Vergewissern Sie sich, dass die Dichtheitsprobe und die
Vakuumtrocknung abgeschlossen sind.
5
Zusätzliche Kältemittelfüllung
Die Menge an Kältemittel, die der Einheit hinzugefügt wird, sollte
schriftlich auf dem beigefügten Schild "Hinzugefügtes Kälte-
mittel" festgehalten und an der Rückseite der Frontabdeckung
angebracht werden.
6
Isolationsprüfung des Hauptstromkreises
Überprüfen Sie mit einem Megaprüfer für 500 V, ob der
Isolationswiderstand von 2 MΩ oder darüber erreicht wird,
indem Sie eine Spannung von 500 V Gleichstrom zwischen den
Spannungsklemmen und Erdung anlegen. Verwenden Sie den
Megaprüfer nie für die Verbindungsverdrahtung.
7
Installationsdatum und bauseitige Einstellung
Tragen Sie gemäß EN60335-2-40 das Installationsdatum auf
dem Aufkleber auf der Rückseite der oberen Frontblende ein.
Leistungsaufnahme.
Dieses
Installationsanleitung
