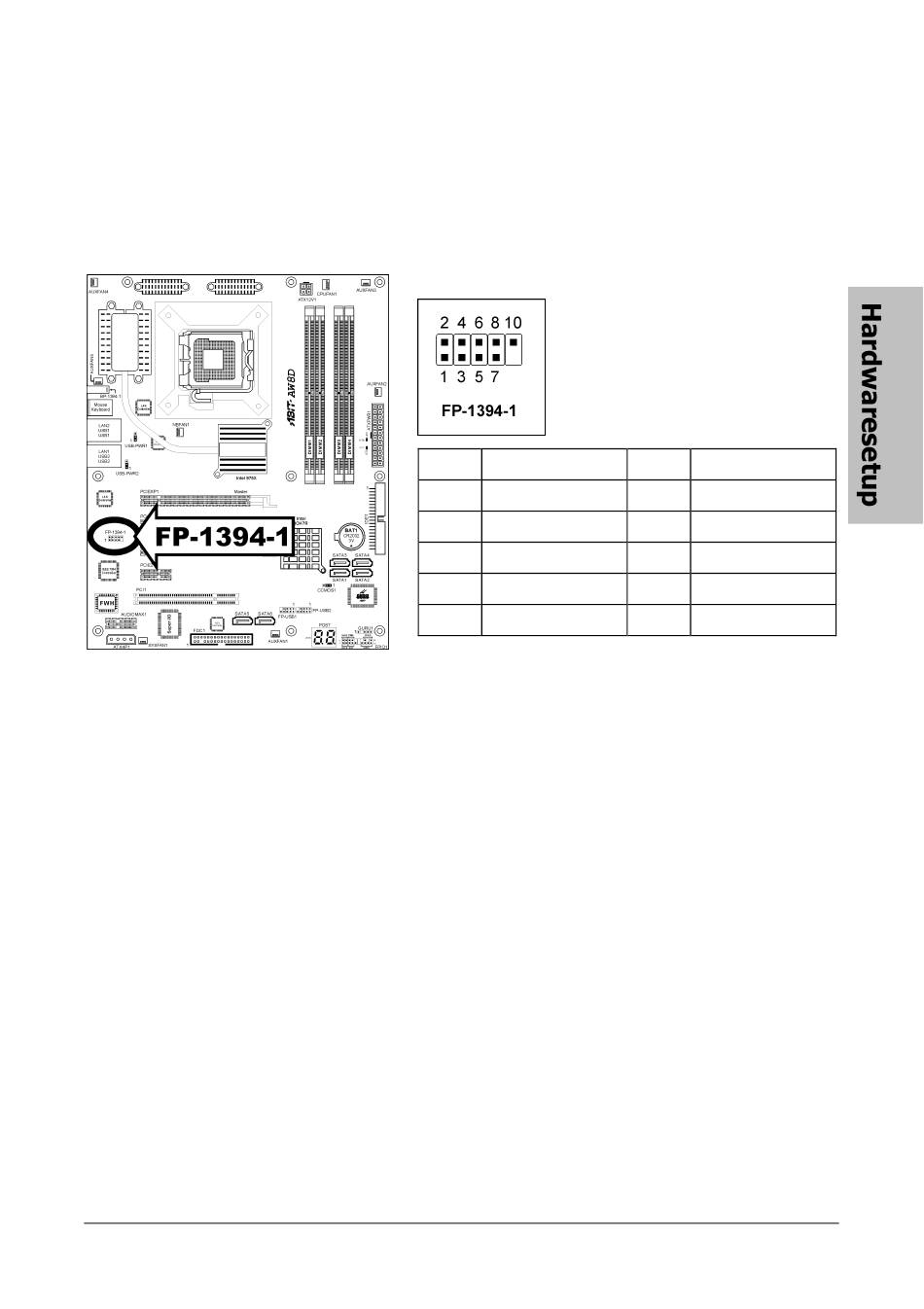

2.6.2 Zusätzliche IEEE1394 Port Header
Außer dem IEEE1394-Anschluss der E/A-Anschlussleiste der Rückseite bietet dieses
Motherboard einen weiteren internen IEEE1394-Anschluss. Jeder Anschluss unterstützt einen
weiteren IEEE1394-Anschluss über Anschluss eines Kabels an die E/A-Anschlussleiste der
Rückseite oder IEEE1394-Buchse an der Frontseite Ihres Gehäuses.
※ Prüfen Sie, dass die Anschlusskabel dieselbe Kontaktbelegung aufweisen.
AW8D
Pin-Nr.
Pin-Zuweisung
1
TPA0 +
3
Erde
5
TPB0 +
7
+12V
9
NC
Pin-Nr.
Pin-Zuweisung
2
TPA0 -
4
Erde
6
TPB0 -
8
+12V
10
Erde
2-23
