Verwandte Anleitungen für Pkm KG 220.4 A plus
Inhaltszusammenfassung für Pkm KG 220.4 A plus

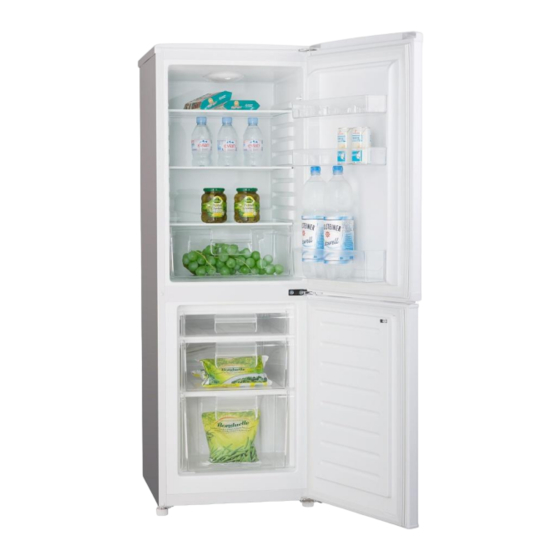

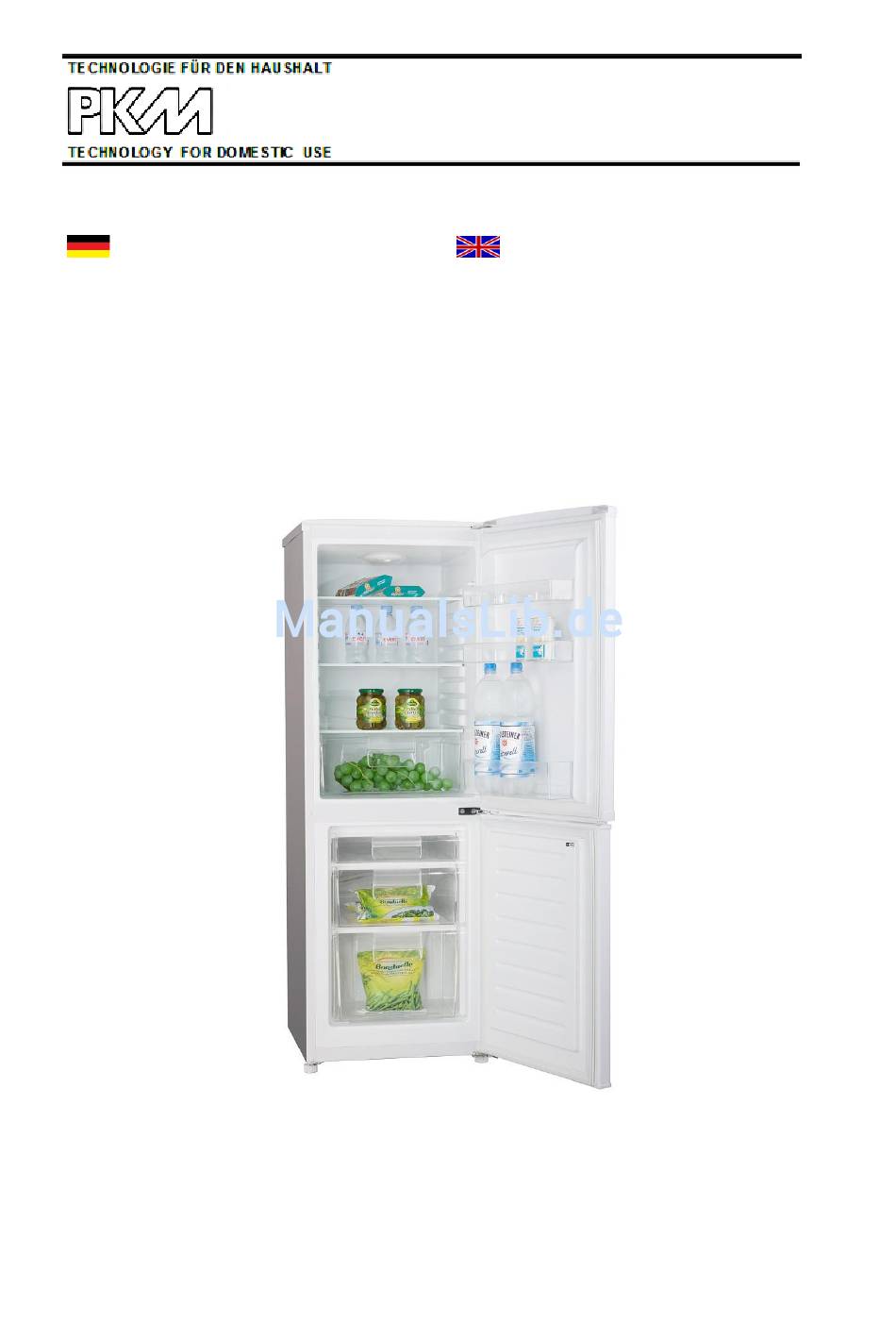

- Seite 1 Bedienungsanleitung Instruction Manual Kühl-Gefrierkombination Freezer Fridge KG 220.4 A++ www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
INHALT English language on page 25ff. KAPITEL THEMA SEITE Vorwort Erklärung der Signalwörter Klimaklassen Sicherheits- und Warnhinweise Aufbau und Anschluss Beschreibung des Geräts Thermostat und Bedienung Reinigung und Pflege Außerbetriebnahme Problembehandlung Technische Daten Entsorgung Garantiebedingungen Technische Änderungen bzw. Druckfehler bleiben vorbehalten.. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät aufbauen und benutzen. -
Seite 3: Vorwort
1. VORWORT Sehr geehrte Kundin/ sehr geehrter Kunde! Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts für Sie kein Problem darstellen. Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine Sicherheit und Funktionstüchtigkeit überprüft. Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es keinesfalls an die Stromversorgung an. -
Seite 4: Erklärung Der Signalwörter
2. ERKLÄRUNG DER SIGNALWÖRTER Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter verweist auf eine WARNUNG! verweist auf eine GEFAHR! Gefahrensituation, die ,wenn sie nicht Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare abgewendet wird, eine mögliche Gefährdung für Leben und Gesundheit bevorstehende Gefährdung für Leben zur Folge hat. -
Seite 5: Sicherheits- Und Warnhinweise
4. SICHERHEITS- UND WARNHINWEISE Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden. dieser Bedienungsanleitung enthaltenen Anweisungen Beschreibungen wurden für verschiedene Typen von Kühlgeräten entwickelt. Sie können somit an einigen Stellen der Bedienungsanleitung Beschreibungen von Funktionen oder Zubehör finden, die Ihr Gerät nicht aufweist. - Seite 6 HINWEIS! Behandeln Sie die Oberflächen des Geräts immer äußerst schonend. Bereits Ringe an Ihren Fingern oder Armschmuck können die Oberflächen durch Kratzer erheblich beschädigen. Energieversorgung 1. Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen. 2.
- Seite 7 Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht die Bedienelemente des Geräts. Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist. Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas entflammen. 4. Halten Sie alle Teile des Geräts fern von Feuer und sonstigen Zündquellen, wenn Sie das Gerät entsorgen oder außer Betrieb nehmen.
-
Seite 8: Aufbau Und Anschluss
5. AUFBAU UND ANSCHLUSS WARNUNG! Verwenden Sie bei 220–240 V/50 Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in)ausgewechselt werden. Lassen Sie alle Reparaturen nur von Ihrem autorisierten Kundendienst durchführen. Entpacken und Wahl des Standorts 1. - Seite 9 3. Zu Ihrer eigenen Sicherheit muss das Gerät geerdet sein. Das Gerät ist mit einem 3-poligen Erdungsstecker ausgestattet. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. 4. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
- Seite 10 5. Versetzen Sie nun die vorderen Füße und positionieren Sie die untere Tür auf das untere Türscharnier und fixieren die Tür durch Montieren des Scharnierbolzens. 6. Drehen Sie das mittlere Scharnier um 180 und montieren Sie es auf der anderen Seite des Geräts. Montieren Sie nun den Scharnierbolzen samt oberer Tür.
-
Seite 11: Beschreibung Des Geräts
6. BESCHREIBUNG DES GERÄTS Innenbeleuchtung/Thermostat Gefrierfächer Glasablage Kühlbereich Höhenverstellbare Füße Abdeckung Gemüsefach Türablagen Gemüsefach Flaschenfach Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen Betriebsbedingungen identisch, sodass Bedienungsanleitung im vollen Umfang nutzen können. -
Seite 12: Thermostat Und Bedienung
7. THERMOSTAT UND BEDIENUNG Temperaturregelung SOBALD SIE DAS GERÄT AUFGESTELLT HABEN, WARTEN SIE BITTE 4 STUNDEN, BEVOR SIE ES EINSCHALTEN! 24 S ENUTZEN SIE DEN EFRIERBEREICH ERST NACH TUNDEN Einstellung Stufe Minimal Stufe 1 Normal Stufe 2-3 Maximal höchste Stufe WARNUNG! IE KÖNNEN MIT DEM HERMOSTAT... - Seite 13 Betriebsparameter 1. Das Gerät kann die entsprechenden Temperaturen nur dann erzeugen, wenn: a. die durchschnittliche Umgebungstemperatur der Klimaklasse entspricht. b. die Türen ordnungsgemäß schließen. c. Sie die Türen nicht oft und zu lange öffnen. d. sich die Türdichtungen in einem ordnungsgemäßen Zustand befinden. e.
-
Seite 14: Reinigung Und Pflege
bei Raumtemperatur im Kühlbereich Ihres Geräts in einem elektrischen Backofen in einem Mikrowellengerät Versuchen Sie, die Tür nicht zu häufig zu öffnen, besonders bei feucht-warmen Wetter. Wenn Sie die Tür öffnen, schließen Sie diese wieder sobald als möglich. Überprüfen Sie laufend, ob das Gerät genügend belüftet wird. - Seite 15 Außen 1. Benutzen Sie ein feuchtes, in einem milden Reinigungsmittel getränktes Tuch. Verwenden Sie Silikonwachs für hartnäckige Verunreinigungen und zum regelmäßigen Einwachsen. 2. Wischen Sie anschließend mit klarem Wasser nach. 3. Wischen Sie die gereinigte Fläche trocken. Innen 1. Reinigen Sie das herausnehmbare Zubehör und die Innenseiten mit warmem Wasser und einem milden Reinigungsmittel 2.
- Seite 16 Manuelles Abtauen 1. Nehmen Sie das Gefriergut heraus und lagern Sie es in einer Kühlbox. 2. Schalten Sie das Gerät ab, indem Sie den Thermostatschalter auf 0/AUS/OFF stellen und anschließend den Netzstecker aus der Steckdose ziehen. 3. Legen Sie das Gerät mit Tüchern aus, sobald das Eis abzutauen beginnt. So können Sie das Tauwasser auffangen.
-
Seite 17: Außerbetriebnahme
9. AUSSERBETRIEBNAHME GEFAHR! Achten Sie auch bei einer zeitweiligen Außerbetriebnahme des Geräts darauf, dass keine Kinder in das Innere des Geräts gelangen können. Beachten Sie die dafür relevanten Sicherheitshinweise 1. und 4. unter Außerbetriebnahme, endgültige. Außerbetriebnahme, zeitweilige Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird: 1. -
Seite 18: Problembehandlung
10. PROBLEMBEHANDLUNG FEHLER MÖGLICHE URSACHE MASSNAHMEN Gerät arbeitet überhaupt nicht. Das Gerät ist mit dem Netzstecker Überprüfen fragliche nicht Steckdose Steckdose, indem Sie ein anderes angeschlossen. Gerät ebenda anschließen. Der Netzstecker ist locker. Überprüfen Sie die Haussicherung. Die Steckdose wird nicht mit Strom Vergleichen Sie die Angaben auf versorgt. - Seite 19 Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie Ihren Kundendienst. GEFAHR! Falls Ihr Gerät nicht ordnungsgemäß funktioniert, setzen Sie sich mit Ihrem Einzelhändler in Verbindung. VERSUCHEN SIE NIEMALS SELBST, DAS GERÄT ZU REPARIEREN.
-
Seite 20: Technische Daten
11. TECHNISCHE DATEN Geräteart Kühl-/Gefrierkombination Klimaklasse N-ST Energieeffizienzklasse EnergieverbrauchTag/Jahr in kw/h 0,44 160,00 Bruttoinhalt in Liter 174,00 Nettoinhalt Kühlen / Gefrieren in Liter 112,00 48,00 Sterne 4 **** Gefriervermögen in 24 h 2,50 kg Geräuschemissionen 43 dB/A Kühlmittel R600a Wechselbarer Türanschlag ... - Seite 21 Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, können Sie diese Materialien mit dem Hausmüll entsorgen oder zu einer entsprechenden Sammelstelle bringen. WARNUNG! Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die...
-
Seite 22: Garantiebedingungen
Entsorgungseinrichtungen. 13. GARANTIEBEDINGUNGEN Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. - Seite 23 4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel; 5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.
- Seite 24 Die Gültigkeit der Garantie endet bei: 1. Nichtbeachten der Aufstell- und Bedienungsanleitung; 2. Reparatur durch nicht fachkundige Personen; 3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen; 4. unsachgemäße Installation oder Inbetriebnahme; 5. mangelnde oder fehlerhafte Wartung; 6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden; 7.
- Seite 25 INDEX CHAPTER SUBJECT PAGE Preface Explanation of the signal words Climatic Classes Safety instructions Installation Description of the appliance Thermostat and operation Cleaning and maintenance Decommissioning Trouble shooting Technical data Waste management Guarantee conditions Technical modifications as well as misprints shall remain reserved. Please read this manual carefully before you use or install the appliance.
-
Seite 26: Preface
1. PREFACE Dear customer When you are familiar with this instruction manual operating the appliance will not cause you any problems. Before your appliance was allowed to leave manufacturer`s works, it was carefully checked according to our safety and operating standards. If your appliance is visibly damaged do not connect it to the power supply. -
Seite 27: Explanation Of The Signal Words
2. EXPLANATION OF THE SIGNAL WORDS Strictly observe the signal words this instruction manual contains. indicates a hazardous WARNING! indicates a hazardous DANGER! situation which, if ignored, will result in situation which, if ignored, could result death or serious injury. in death or serious injury. -
Seite 28: Safety Instructions
4. SAFETY INSTRUCTIONS Store this manual in a safe place so you can use it whenever it is needed. The instructions and descriptions this manual contains are designed for various types of fridges and freezers. So the manual may contain some descriptions of functions or accessories which are not part of your current appliance. - Seite 29 appliance must be performed by a qualified professional. 3. Do not use an extension cord or multiple sockets. 4. Check that the appliance does not stand on the power cord after installation. 5. Do not carry out any modifications of your appliance. 6.
-
Seite 30: Installation
Final safety instructions 1. This appliance is designed for the use by adults only. 2. The air vents of the appliance or its built-in structure (if the appliance is suitable for being built-in) must be completely open, unblocked and free of any kind of dirt. - Seite 31 9. Install the appliance on a level, dry and solid floor. Check the correct installation with a bubble level. 10. Connect the appliance to the mains properly. 11. The nameplate is situated inside the appliance or at the back. Electrical connection Do not connect the appliance to the mains WARNING! unless you have removed the complete packaging.
- Seite 32 3. Remove the covers and install them on the opposite side. 4. Remove the front feet and the bottom hinge. 5. Change the position of the front feet and place the bottom door on the bottom hinge. Fix the door by installing the hinge bolt. 6.
-
Seite 33: Description Of The Appliance
6. DESCRIPTION OF THE APPLIANCE Internal light/thermostat Freezing compartment Glass trays Adjustable feet Crisper cover Door trays Crisper Bottle pocket The appliance you have purchased may be an enhanced version of the unit this manual was printed for. Nevertheless, the functions and operating conditions are identical. -
Seite 34: Thermostat And Operation
7. THERMOSTAT AND OPERATION Temperature control After having installed the appliance wait 4 hours before you connect it to the mains. SE THE FREEZING COMPARTMENT AFTER HOURS FOR THE FIRST TIME Level Setting Minimum Position 1 Normal Position 2-3 Maximum highest position WARNING! HE THERMOSTAT CONTROLS THE COMPRESSOR ONLY... - Seite 35 Operation parameters 1. The appliance can only reach the relevant temperatures when: a. the a ambient temperature meets the climatic class. b. the doors close properly. c. you do not open the doors too often or too long. d. the door seals are in proper condition. e.
-
Seite 36: Cleaning And Maintenance
Try opening the door as little as possible, especially when the weather is warm and humid. If you open the door, close it as fast as possible. Permanently check , that the appliance is well-ventilated. The appliance has to be well-ventilated from all sides. Set the temperature control from a high to a low position as soon as it is possible. - Seite 37 Door seals Clean with warm water and a mild, non- acidic detergent. Drain/drain port Clean the water drain and the drain port regularly, otherwise water may get into the appliance and/or flow out of the appliance. Do not use any abrasive detergents! Do not use any organic detergents! Do not use essential oils! Defrosting WARNING!
-
Seite 38: Decommissioning
Replacing of the illuminant 1. Switch off the appliance and draw the plug out of the socket. Risk of electrical shock! 2. The illuminant is on the top of the cooling compartment 3. Remove the top glass trays. 4. Remove the plastic cover of the illuminant. Remove the illuminant. -
Seite 39: Trouble Shooting
1. Secure all removable parts and the contents of the appliance. Pack them separately if necessary. 2. Transport the appliance in an upright position only. All other positions can cause damage to the compressor. 3. Do not damage the feet of the appliance. Decommissioning, ultimate 1. - Seite 40 The door is not properly closed. Check the door/door seals. Encrusted ice inside the appliance. Defrost the appliance. The current temperature setting is too warm Warm or hot food inside the appliance. The appliance is overfilled. The door seals are damaged. Strong formation of encrusted ice.
-
Seite 41: Technical Data
compressor is activated or deactivated. 11. TECHNICAL DATA Model Freezer Fridge Climatic class N-ST Energy efficiency category Energy consumption day/year in kw/h 0.44 160.00 Gross volume in litres 174.00 Net volume cooling / freezing in litres 112.00 48.00 Stars 4 **** Freezing capacity in 24 h 2.50 kg Noise emission... - Seite 42 Packaging The packaging is recyclable. The recommended modus operandi is: Dispose of any paper and cardboard into the corresponding containers. Dispose of any plastics into the corresponding containers. If a suitable container is not available in your residential area, you can dispose of these materials with your domestic waste;...
-
Seite 43: Guarantee Conditions
The guarantee is valid without prejudice to stringent legal liability regulations, e.g. the product liability law, in the case of malice and of wanton negligence in view of harm of life, body or health by PKM or its agents. - Seite 44 If the old appliance is no longer produced at the time the defect occurred, PKM will be entitled to deliver a similar appliance. The exchange of the appliance principally takes place in the shop the first vendee bought the appliance in unless the appliance is too large to be transported by the vendee.
- Seite 45 observed. 2. the appliance is repaired by a non-professional. 3. the appliance is damaged by the vendor, the installer or a third party. 4. the installation or the start-up is performed inappropriately. 5. the maintenance is inadequately or incorrectly performed. 6.
- Seite 46 Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten / Stand September 2013 Subject to alterations / Updated September 2013 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
