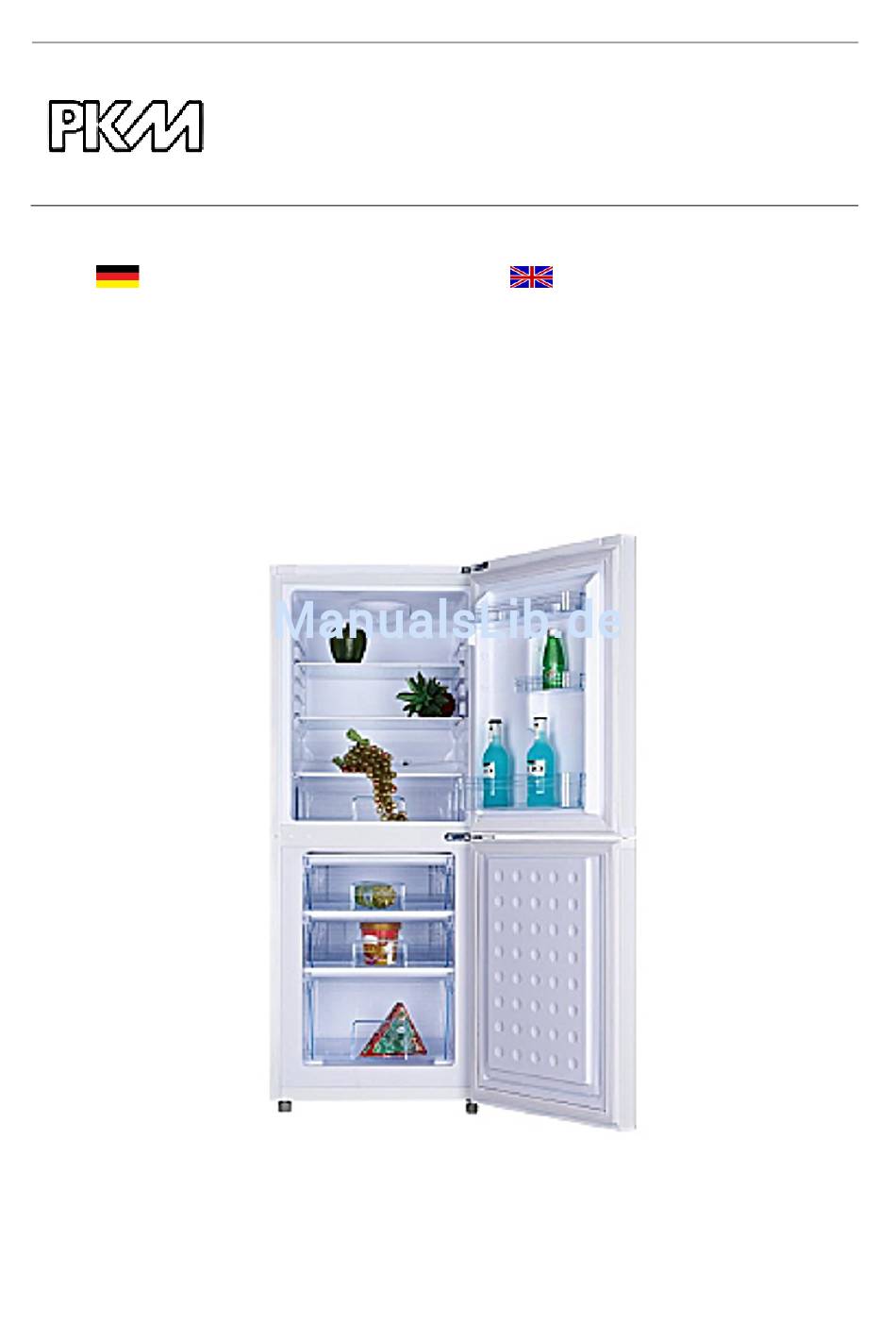

- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Kühl-/Gefrierkombination Fridge-Freezer KG 220.4 A++ N Deutsch Seite Englisch Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. - Seite 3 SICHERHEITSHINWEISE Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen Schutz Ihrer Gesundheit. Nichtbeachtung Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen. GEFAHR! WARNUNG! verweist auf eine verweist auf eine Gefahrensituation, die ,wenn sie nicht Gefahrensituation, die ,wenn sie nicht...
- Seite 4 Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Seite 5 7. Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle Verpackungsbestandteile vollständig entfernt haben. 8. Betreiben Gerät 220~240V/50Hz. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Verwenden Sie zum Anschluss des Geräts an die Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel..
- Seite 6 25. Beachten Sie unbedingt die Anweisungen im Kapitel I NSTALLATION VORSICHT! 1. An der Rückseite des Geräts befinden sich der Kondensator und der Kompressor. Diese Bestandteile können während der normalen Benutzung des Geräts eine hohe Temperatur erreichen. Schließen Sie das Gerät entsprechend der in dieser Bedienungsanleitung aufgeführten Anweisungen an.
-
Seite 7: Belüftung
KLIMAKLASSEN Welcher Klimaklasse Ihr Gerät unterliegt, entnehmen Sie bitte dem Kapitel . Die Angaben dort gewähren einen zuverlässigen Betrieb ECHNISCHE ATEN Ihres Geräts entsprechend der Angaben der folgenden Tabelle. KLIMAKLASSE UMGEBUNGSTEMPERATUR →+32 z.B. ungeheizter Keller →+32 C Wohntemperaturbereich →+38 C Wohntemperaturbereich →+43 C Wohntemperaturbereich INSTALLATION... -
Seite 8: Gerät Ausrichten
Gerät ausrichten 1. Benutzen ordnungsgemäßen Ausrichtung Geräts höhenverstellbaren Standfuß. 2. Das Gerät muss ordnungsgemäß ausgerichtet sein, da ansonsten die Tür und die Türdichtungen nicht richtig anliegen. Wechsel des Türanschlags WARNUNG! Schalten Sie das Gerät vor dem Wechsel des Türanschlags aus und ziehen Sie den Netzstecker aus der Steckdose. STROMSCHLAGGEFAHR! VORSICHT! Führen Sie den Wechsel des Türanschlags mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät... - Seite 9 5. Entfernen Sie die Scharnierstifte (D) 6. Platzieren Sie die Gefrierfachtür auf aus der Unterseite der Kühlschrank- unteren Scharnier; (E) und Gefrierfachtür (F). Bringen Scharnierstift muss sich in der Sie den mitgelieferten Austausch- Öffnung unten an der Gefrierfachtür Scharnierstift befinden. Bringen Sie nun das gegenüberliegenden Seite an (G).
-
Seite 10: Bedienung
BEDIENUNG Gerät Thermostat Lichtschalter Regal Gemüsefach Gefrierfach/Schublade Gefrierfach/Schublade Eiswürfelschale Verstellbarer Fuß Eiereinsatz 10 Eiereinsatz Türfach 12 Flaschenfach Vor der ersten Benutzung SOBALD SIE DAS GERÄT AUFGESTELLT HABEN, WARTEN SIE BITTE 4-6 STUNDEN, BEVOR SIE ES ANSCHLIESSEN! 1. Reinigen Sie das Gerät Lesen Sie unbedingt die Informationen im Kapitel EINIGUNG UND FLEGE 2. -
Seite 11: Temperaturregelung
Temperaturregelung 0/OFF/AUS Schaltet den Kompressor aus. Wärmste Kühltemperatur Standardeinstellung für den Alltagsgebrauch. Kälteste Kühltemperatur. 1. Die Einstellung 0/OFF/AUS schaltet lediglich den Kompressor ab. Um das Gerät. von der Stromversorgung zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose ziehen. 2. Wenn das Gerät von der Stromversorgung getrennt oder die Kühlung ausgeschaltet war oder ein Stromausfall vorlag, warten Sie 3 bis 5 Minuten, bevor Sie es wieder in Betrieb nehmen;... -
Seite 12: Lebensmittel Einfrieren
Lebensmittel einfrieren 1. Verpacken Sie einzufrierende Lebensmittel in Aluminiumfolie, Frischhaltefolie, luftdichte und wasserdichte Plastikbeutel, Polyäthylen-Behälter oder sonstige zum Einfrieren geeignete Kunststoffbehälter mit Deckel. 2. Lassen Sie zur Aufrechterhaltung der Luftzirkulation genügend Freiraum zwischen den einzelnen Gefriergut-Einheiten. 3. Lebensmittel sind nach 24 Stunden komplett gefroren (Angaben zu maximales Gefriervermögen in 24 Stunden finden Sie im Kapitel TECHNISCHE ATEN... - Seite 13 Andere Lebensmittel, wie Fleisch, Fisch usw., neigen dazu, trocken zu werden und Gerüche frei zusetzen. Um dies zu verhindern, können sie diese Lebensmittel in Aluminiumfolie einwickeln, in geeignete Frischhaltebeutel geben oder luftdichte Behälter verwenden. Gewähren Sie den Lebensmitteln einen angemessenen Lagerungsbereich. Überfüllen Sie das Gerät nicht.
- Seite 14 4. Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts. Reinigungsmittel Benutzen Sie niemals raue, aggressive, brennbare und ätzende Reinigungsmittel. Benutzen Sie niemals Lösungsmittel. ...
-
Seite 15: Austausch Des Leuchtmittels
5. Entfernen Sie zuerst die großen Eisstücke, anschließend die kleineren Eisstücke. 6. Wischen Sie das Gerät und die Türdichtungen abschließend mit trockenen und weichen Tüchern ab und sorgfältig trocken. 7. Nach der Reinigung muss die Tür eine Zeitlang offen bleiben, damit das Gerät durchlüftet. - Seite 16 Die normalen Geräusche beim Schließen der Türverändern sich. Die Türdichtung ist verschmutzt. Türdichtung reinigen. Ungewöhnliche Geräuschbildung. Das Gerät steht nicht auf einer Richten Sie das Gerät neu aus. flachen und geraden Oberfläche. Richten Sie das Kühlgut neu aus. Das Gerät berührt eine Wand oder ...
-
Seite 17: Außerbetriebnahme, Zeitweilige
AUSSERBETRIEBNAHME Außerbetriebnahme, zeitweilige Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird: 1. Ziehen Sie den Netzstecker aus der Steckdose. 2. Entfernen Sie sämtliche eingelagerten Lebensmittel aus dem Gerät. 3. Reinigen und trocknen Sie das Innere des Geräts und lassen Sie die Tür für einige Tage geöffnet. -
Seite 18: Technische Daten
TECHNISCHE DATEN Geräteart Kühl-/Gefrierkombination Klimaklasse N/ST Energieklasse Jährlicher Energieverbrauch in kW/h* 157,00 Stromspannung/Frequenz 220-240W AC/50Hz Inhalt brutto/netto Kühlen/Gefrieren in l 160/98/58 Sterne 4**** Gefriervermögen innerhalb 24 h 3,00 kg Max. Lagerzeit bei Störung 10,00 h Geräuschemmission 42 dB/A Regelbarer Thermostat Kompressor Kühlmittel R600a... -
Seite 19: Garantiebedingungen
Behörden. GARANTIEBEDINGUNGEN für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... - Seite 20 5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: 1.
- Seite 21 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
- Seite 22 NOTICE! indicates possible damage to CAUTION! indicates a hazardous the appliance. situation which, if not avoided, may result in minor or moderate injury. Store this manual in a safe place so you can use it whenever it is needed. Strictly observe the instructions to avoid damage to persons and property.
- Seite 23 WARNING! 1. This appliance is equipped with the environmental-friendly refrigerant R600a. The refrigerant R600a is inflammable. The components of the cooling circuit must neither be damaged during transport nor use. 2. If any part of the cooling circuit is damaged, the appliance must not stand near a fire, naked light or spark-generating devices.
- Seite 24 19. Do not install the appliance in a place where it may come in contact with water/rain; otherwise the insulation of the electrical system will be damaged. 20. Do not put a water-boiler or vases onto your appliance. The electrical components of your appliance can be seriously damaged by water over-boiling or spilled water.
- Seite 25 8. Do not operate the appliance unless all components are installed properly. 9. Do not stand or lean on the base, the drawers, the doors etc of the appliance. 10. Do not put hot liquids or hot foodstuff into the appliance. 11.
-
Seite 26: Change Of The Hinge Position
6. Protect the appliance from direct sunlight. 7. The doors must open completely and without hindrance. 8. Install the appliance on a level, dry and solid floor. Check the correct installation with a bubble level. 9. Connect the appliance to the mains properly. 10. - Seite 27 5. Remove the hinge pin (D) from the 6. Place the freezer-door on the bottom of the fridge- (E) and bottom hinge; the hinge pin must be freezer-door (F). Install the supplied inserted in the hole on the bottom replacement hinge pin on the of the freezer-door.
-
Seite 28: Before Initial Operation
OPERATION Appliance Thermostat Light switch Shelf Crisper Freezer/drawer Freezer/drawer Ice cube tray Adjustable foot Egg tray 10 Egg tray Door tray 12 Bottle pocket AFTER INSTALLATION WAIT 4-6 HOURS BEFORE YOU CONNECT YOUR APPLIANCE TO THE MAINS! Before initial operation 1. -
Seite 29: Temperature Control
Temperature control 0/OFF/AUS Switches off the compressor. Warmest cooling temperature. Standard setting for daily use. Coldest cooling temperature. 1. The setting OFF/AUS switches off the compressor only. You must unplug the appliance to disconnect it from the mains. 2. When the appliance has been disconnected from the mains or switched off or in case of a power failure, you must wait 3 to 5 minutes before restarting the appliance. -
Seite 30: Helpful Hints/Energy Saving
How to freeze food 1. Wrap fresh food you want to freeze in aluminium foil, cling film, air and water tight plastic bags, polyethylene containers or other suitable plastic containers with a lid. 2. Leave some free space between the single pieces of frozen food as proper air circulation is required. - Seite 31 Let warm or hot food cool down to room temperature before you put it into your appliance. Otherwise the energy consumption will increase and encrusted ice will be generated. If you buy frozen food, the packaging must not be damaged and the product must be properly stored (sales container -18 C or lower).
-
Seite 32: Replacing Of The Illuminant
Internal cleaning 1. Clean the shelves and the inside with warm water and a mild detergent. 2. Use clear water to rinse. 3. Dry the cleaned surfaces with a cloth. 4. Check the water drain and clean it if needed. Door seals ... - Seite 33 TROUBLE SHOOTING MALFUNCTION POSSIBLE CAUSE MEASURE The appliance does not work at all. The plug of the appliance is not Check the corresponding socket by connected to the socket. connecting it with another appliance. The plug has become loose. ...
- Seite 34 the cooling circuit. The sides of the appliance may get warm while the appliance is running. Distinct noise When you operate the appliance for the first time or the temperature falls below a certain level, the appliance will operate with high power to reach the preset temperature.
- Seite 35 Decommissioning, ultimate 1. Draw the plug out of the socket. 2. Cut off the power cord at the appliance. 3. Completely remove every door of the appliance. 4. Leave the shelves in their position so that children are not able to get into the appliance.
- Seite 36 WASTE MANAGEMENT 1. Dispose of the appliance relevant to the current legislation in view of explosive gases. The cooling systems and insulation of refrigerators and freezers contain refrigerants and gases which have to be deposed of properly. Do not damage the cooling fins and tubes.
- Seite 37 5. damage caused by non-professional installation and haulage; 6. damage caused by non common household use; 7. damages which have been caused outside the appliance by a PKM-product unless a liability is forced by legal regulations. The validity of the guarantee will be terminated if: 1.
-
Seite 38: Technologie Für Den Haushalt
Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations Stand Updated 18.11.2014 11/18/2014 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
