Betrieb und Bedienung
Diamant-Bohrkrone montieren bzw. wechseln
Die Diamant-Bohrkrone (Trocken- bzw. Nassbohrkrone) wird entsprechend dem ge-
wünschten Bohrdurchmesser auswählt und auf das G½" Innengewinde bzw. 1¼" UNC-
Außengewinde aufgeschraubt.
Bitte beachten!
Wird die Diamantbohrmaschine in einem Bohrständer eingesetzt, muss die Maschine
erst in der Motorhalsaufnahme fixiert sein, bevor die Diamant-Bohrkrone montiert wird.
Gefahr!
Lebensgefahr durch einen elektrischen Schlag.
► Vor allen Arbeiten an der Diamantbohrmaschine Netzstecker ziehen.
Gefahr!
Verletzungsgefahr durch heiße Bohrkronen.
► Die Bohrkrone kann bei längerem Betrieb heiß werden. Beim Wechseln der heißen
Bohrkrone Schutzhandschuhe tragen oder die Bohrkrone abkühlen lassen.

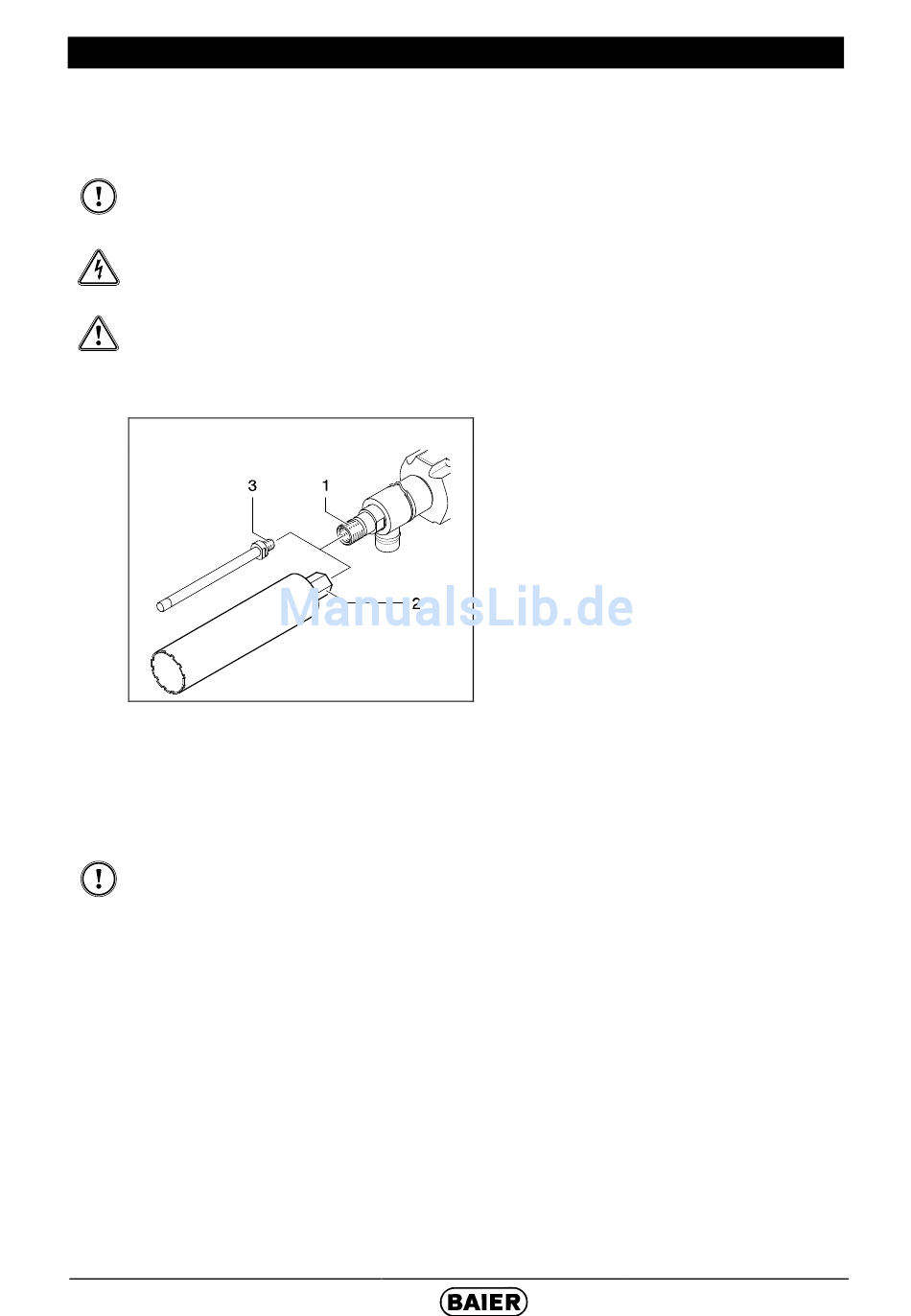

Bild 6
• Die Diamant-Bohrkrone (2) auf das 1¼" UNC Außengewinde oder die Diamant-
Bohrkrone (3) in das G½" Innengewinde in die Antriebswelle (1) bis zum Anschlag
einschrauben.
• Antriebswelle (1) mit einem Gabelschlüssel SW 36 festhalten.
• Die Diamant-Bohrkrone (2) mit einem Maulschlüssel SW 41 festziehen.
• Die Diamant-Bohrkrone (3) mit einem Maulschlüssel SW 24 festziehen.
Bitte beachten!
Den Sitz und den Zustand der Diamant-Bohrkrone prüfen. Eine beschädigte Dia-
mant-Bohrkrone darf nicht verwendet und muss sofort ersetzt werden.
(Bild 6)
15
