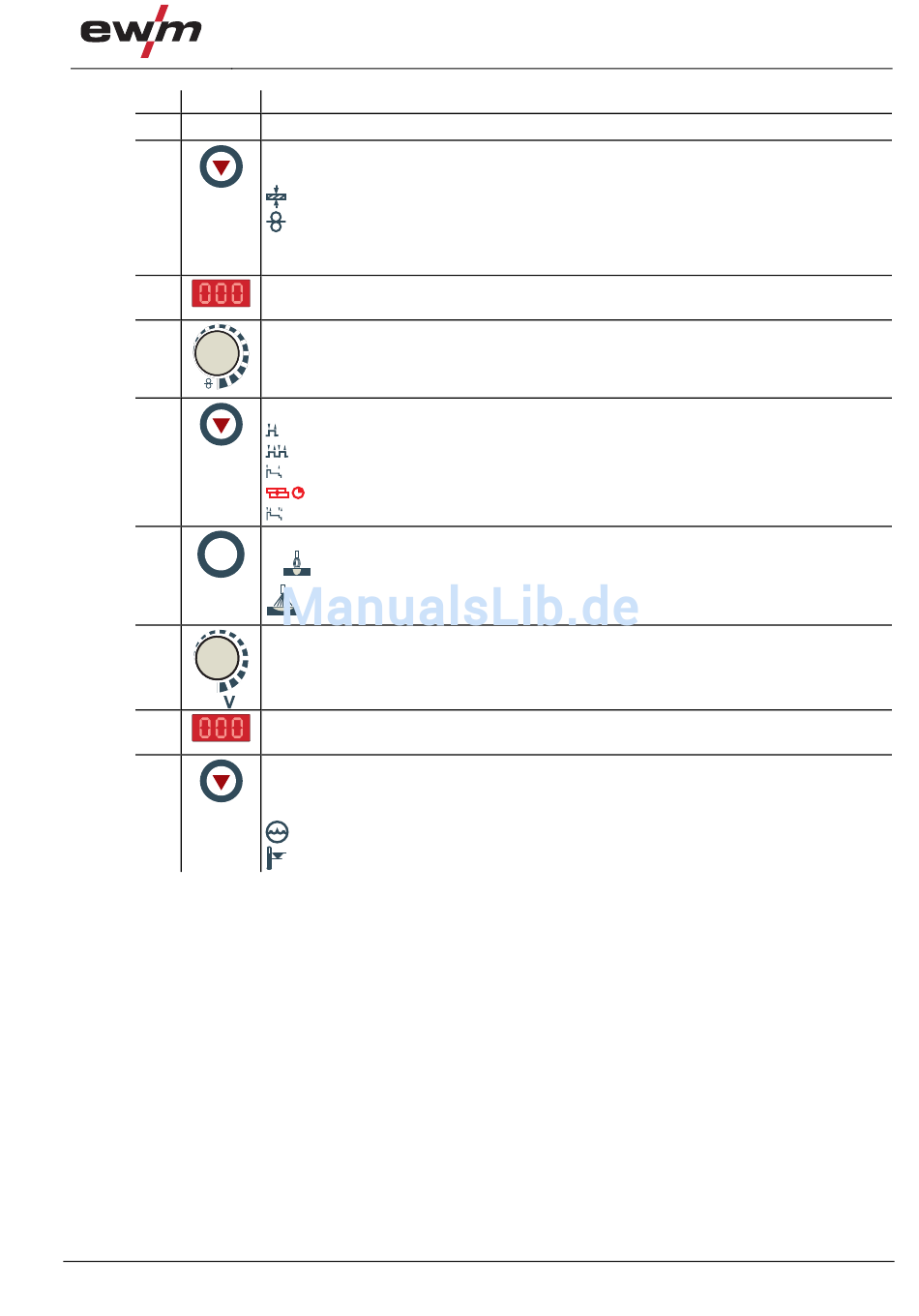

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Abdeckklappe (siehe Kap "Gerätesteuerung - Verdeckte Bedienelemente")
Taste, Parameteranwahl links
AMP
Schweißstrom
Materialstärke
Drahtgeschwindigkeit
Nach dem Schweißen werden die zuletzt geschweißten Werte aus dem
HOLD
Hauptprogramm angezeigt. Die Signalleuchte leuchtet.
Anzeige, links
Schweißstrom, Materialdicke, Drahtgeschwindigkeit, Hold-Werte
Drehknopf, Schweißparametereinstellung
Zum Einstellen der Schweißleistung, zur Anwahl des JOBs (Schweißaufgabe) und zur
Einstellung weiterer Schweißparameter.
Taste, Anwahl Betriebsart
2-Takt
4-Takt
Signalleuchte leuchtet grün: 2-Takt-Spezial
Signalleuchte leuchtet rot: MIG-Punkten
4-Takt-Spezial
Taste, Dynamik / Drosselwirkung
+
Lichtbogen härter und schmaler
-
Lichtbogen weicher und breiter
Drehknopf, Lichtbogenlängenkorrektur / Anwahl Schweißprogramm
•
Korrektur der Lichtbogenlänge von -9,9 V bis +9,9 V.
•
Anwahl der Schweißprogramme 0 bis 15 (nicht möglich wenn Zubehörkomponenten
wie z. B. Programmbrenner angeschlossen sind).
Anzeige, rechts
Schweißspannung, Programmnummer
Taste, Parameteranwahl rechts
Schweißspannung
VOLT
Programmnummer
PROG
Kühlmittelfehler
Temperaturfehler
