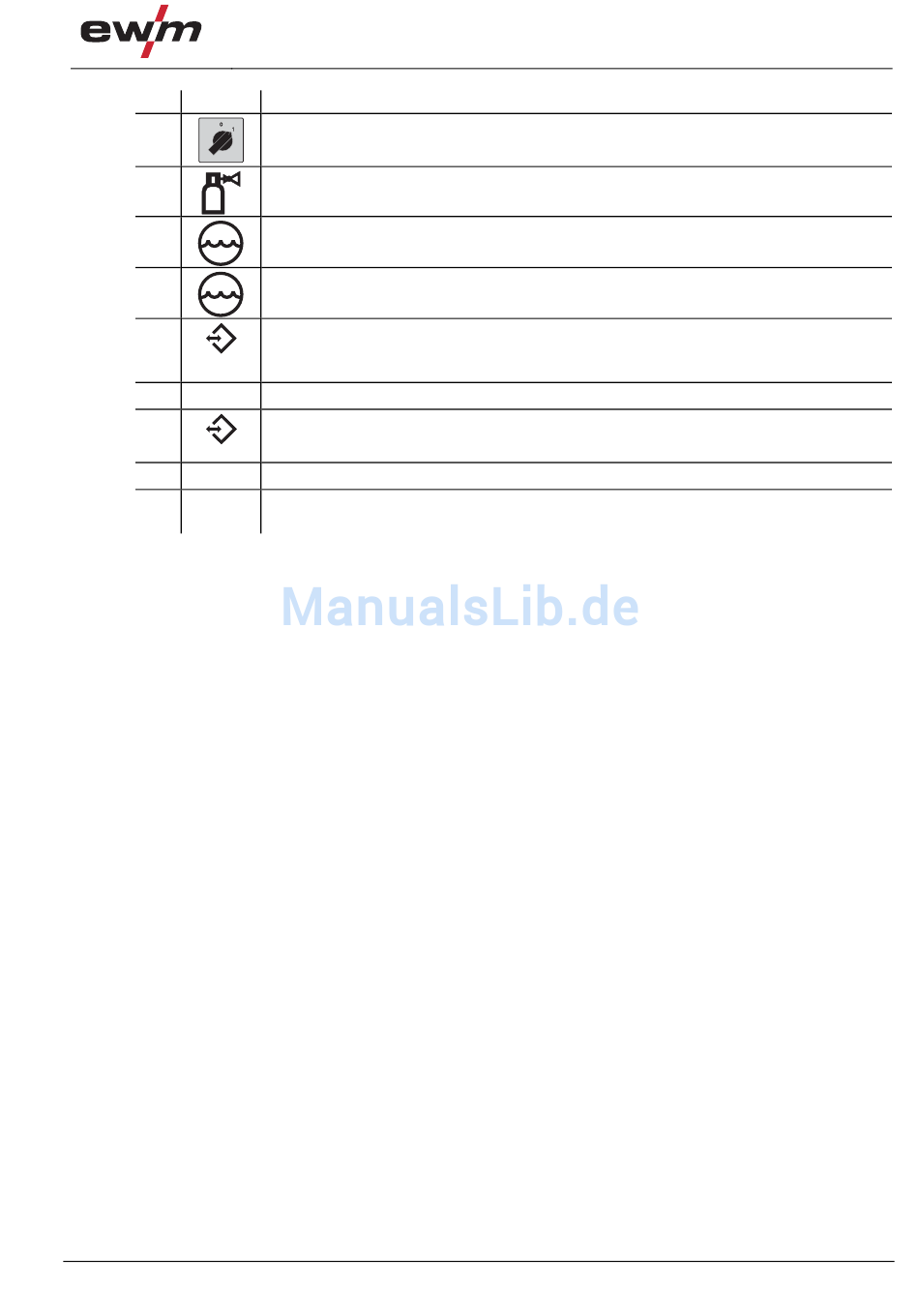

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Hauptschalter, Gerät Ein/Aus
Anschlussnippel G¼", Schutzgasanschluss
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlgerät
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Dokumentationsinterface,
Roboterinterface oder Fernsteller etc.).
Netzanschlusskabel
Automatisierungsschnittstelle 19-polig (analog), Option
(siehe Kapitel „Aufbau und Funktion")
Austrittsöffnung Kühlluft
Eintrittsöffnung für externe Drahtzufuhr
Vorbereitete Gehäuseöffnung zur Verwendung bei externer Drahtzufuhr.
