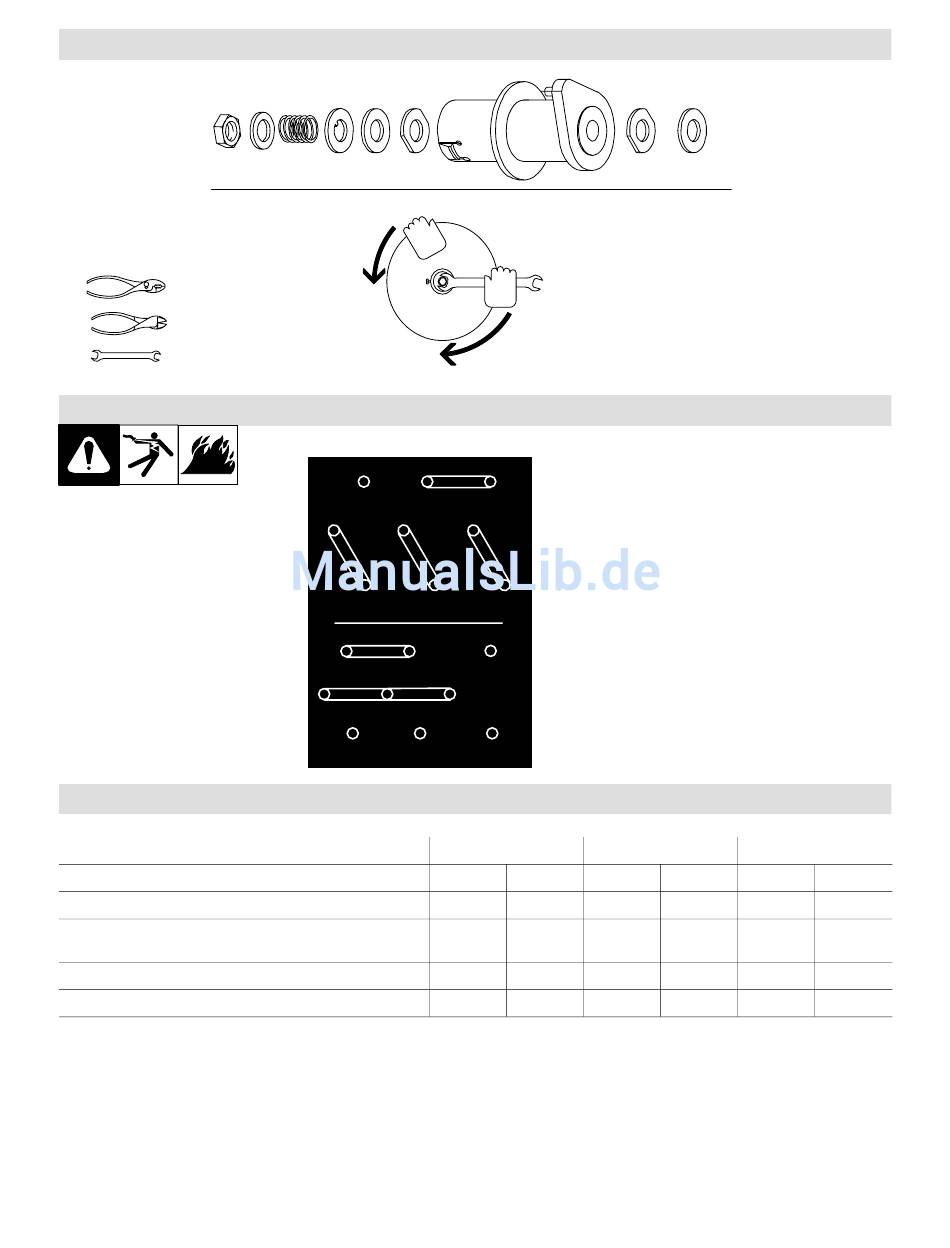

2-6. Drahtspule installieren und Drahtbremse einstellen

Wenn eine geringe Kraft zum Drehen der Spule notwendig ist, wird die Bremse eingestellt.
Benötigtes Werkzeug:
24 mm
2-7. Setzen der Klemmbrücken

2-8. Elektrische Daten

Eingangsspannung (Volt)
Stromaufnahme bei Nennlast (A)
Max. empfohlene Sicherung oder Sicherungsauto-
mat (A)
** Leitungsquerschnitt (mm
** Querschnitt des Erdleiters (mm
** Das mit dem Gerät gelieferte Netzkabel ist für einen Betrieb mit 230 V ausgelegt. Für Kabel mit einer Länge von mehr als 3 Meter, Netzka-
bel mit größeren Leitungsquerschnitt verwenden. Beachten Sie die nationalen und lokalen Vorschriften und Regelungen.
OM-188 415 Seite 8
230 V
400 V
2
)
2
)
183
230 400 230
16 9 23
16 9 23
2,5 2,5 2,5
2,5 2,5 2,5
ST-072573-B
Zur Verfügung stehende Eingangs-
spannung überprüfen.
1 Um Zugang zu den Brücken
zu erreichen, Seitenblech
abnehmen.
2 Aufkleber mit
Brückenverbindung
Aufkleber überprüfen – es befindet
sich nur einer am Gerät.
3 Brücken für
Eingangsspannung
Brücken für die
Eingangsspannung setzen.
Seitenblech schließen und sichern.
243 323
400 230
13 24
13 24
2,5 6
2,5 6
jeweilige
400
41
41
6
6
