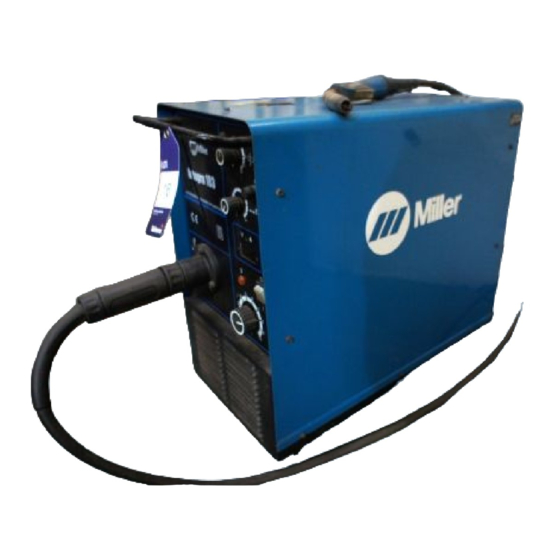

- Seite 1 OM-188 415C/ger Januar 2000 Gültig ab Seriennr. 165748 Verfahren MIG/MAG Fülldrahtschweißen Beschreibung Stromquellenart Drahtvorschub INTEGRA 183/243/323 Besuchen Sie uns im BETRIEBSANLEITUNG Internet : www.MillerWelds.com...
- Seite 2 Qualitäts– und Wertmaßstäben zu liefern. Diese Betriebsanleitung soll Ihnen dabei helfen, den größtmöglichen Nutzen aus den Miller Produkten zu ziehen. Nehmen Sie sich bitte auch Zeit zum Lesen der Sicherheitsmaßnahmen. Sie dienen Ihrem Schutz am Arbeitsplatz. Wir haben die Aufstellung und Bedienung leicht und einfach gemacht.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ABSCHNITT 1 - SICHERHEITSMAßNAHMEN - VOR GEBRAUCH LESEN 1-1. Symbole ............1-2. -
Seite 4: Konformitätserklärung Für Produkte Aus Der Europäischen Union (Ce)
Konformitätserklärung für Produkte aus der Europäischen Union (CE) Herstellerbezeichnung: MILLER Europe S.P.A. Herstelleradresse: Via Privata Iseo, 6/E 20098 San Giuliano Milanese, Italy erklärt, daß das Produkt: INTEGRA 183/243/323 den folgenden Richtlinien und Normen entspricht: Richtlinien Elektromagnetische verträglichkeit richtlinien: 89/336/EEC Niederspannungsrichtlinie: 73/23/EEC... -
Seite 5: Abschnitt 1 - Sicherheitsmaßnahmen - Vor Gebrauch Lesen
ABSCHNITT 1 - Sicherheitsmaßnahmen - vor Gebrauch lesen safety_som_ger 4/98 1-1. Symbole Bedeutet Achtung! Mit dem folgenden Vorgang sind mögliche Gefahren verbunden! Die möglichen Gefahren werden durch die Symbole veranschaulicht. Y Weist auf eine besondere Sicherheitsmitteilung hin. Diese Symbolgruppe bedeutet Achtung! mögliche Gefahren durch Bedeutet HINWEIS;... - Seite 6 LICHTBOGENSTRAHLEN können GASANREICHERUNG kann Verlet- Augen und Haut verbrennen zungen verursachen oder töten. Beim Schweißen entstehende Lichtbogenstrahlen ver- D Bei Nichtgebrauch die Schutzgasversorgung ursachen sehr intensive sichtbare und unsichtbare schließen. (ultraviolette und infrarote) Strahlen, die Augen und D Geschlossene Räume immer belüften oder zuge- Haut verbrennen können.
-
Seite 7: Zusätzliche Gefahren Bei Installation, Betrieb Und Wartung
1-3. Zusätzliche Gefahren bei Installation, Betrieb und Wartung FEUER– ODER EXPLOSIONSGE- SCHWEISSDRÄHTE können FAHR Verletzungen verursachen. D Pistolenabzug erst betätigen, wenn dazu aufge- D Gerät nicht auf oder in der Nähe von brennbaren fordert wird. Oberflächen installieren oder aufstellen. D Pistole niemals gegen einen Körperteil, andere D Gerät nicht in der Nähe von brennbaren Materia- Personen oder Metall richten, wenn Schweiß- lien installieren. -
Seite 8: Emf-Information
1-5. EMF-Information Informationen zum Schweißen und die Auswirkungen von elektrischen Beachten Sie die folgenden Vorkehrungen, um die Magnetfelder am Ar- und magnetischen Niedrigfrequenzfeldern beitsplatz zu verringern: Schweißstrom verursacht elektromagnetische Felder, während er Kabel durch Verdrehen und Zusammenkleben nahe beieinander durch die Stromkabel fließt. Solche Felder haben früher, und rufen auch halten. -
Seite 9: Abschnitt 2 - Installation
ABSCHNITT 2 – INSTALLATION 2-1. Technische Daten Nennstrom- Maximale Aufnahme bei Leerlauf- Nennleistung Nennleistung spannung 100% 230 V 400 V Modell (Volt) Abmessungen (mm) Gewicht (kg) 16 A 80 A/18 V 110 A/19 V 180 A/23 V 310 x 540 x 957 1,5 A* 0,90 A* 23 A... -
Seite 10: Volt-/Ampere-Kennlinien
2-3. Volt-/Ampere-Kennlinien Die Volt-/Ampere-Kurven zeigen die Minimum- und Maximumwerte der Modell Schweißstromquelle für Spannung und Stromstärke. AMPERE Modell AMPERE Modell dwg. 802000, 802002, 802001 AMPERE OM-188 415 Seite 6... -
Seite 11: Gasanschluß
2-4. Gasanschluß Gasflasche am Fahrgestell, an der Wand oder an einem anderen festen Gegenstand anketten, so daß die Flasche nicht umfallen und das Ventil nicht abbrechen kann. Regler-/Durchflußmanometer So installieren, daß die Frontfläche vertikal ist. Gasschlauchanschluß Durchflußregler Die typische Durchflußgeschwin- digkeit liegt bei 10 l/Min. -
Seite 12: Drahtspule Installieren Und Drahtbremse Einstellen
2-6. Drahtspule installieren und Drahtbremse einstellen Wenn eine geringe Kraft zum Drehen der Spule notwendig ist, wird die Bremse eingestellt. Benötigtes Werkzeug: 24 mm ST-072573-B 2-7. Setzen der Klemmbrücken Zur Verfügung stehende Eingangs- spannung überprüfen. Um Zugang zu den Brücken zu erreichen, Seitenblech abnehmen. -
Seite 13: Stellplatz Und Netzanschluß
2-9. Stellplatz und Netzanschluß Diese Installation darf nur von Fachpersonal durchgeführt werden. Typenschild Auf richtige Eingangsspannung achten. 457 mm für Luftstrom GND/PE GND/PE zuerst anschließen ST-801 721 2-10. Masse Zum Drahtvorschub Zum Werkstück Minuspol der Stromquelle Pluspol der Stromquelle OM-188 415 Seite 9... -
Seite 14: Abschnitt 3 - Bedienung
ABSCHNITT 3 – BEDIENUNG 3-1. Bedienelemente Griff Drahtgeschwindigkeitsregler Kontrolleuchte Punkt-Timer Meßgerät (A + V) Zubehör Ein-/Aus-Schalter Anzeige bei Überhitzung Stufenschalter für Spannungswahl Euro-Adapter OM-188 415 Seite 10... -
Seite 15: Abschnitt 4 - Wartung Und Fehlersuche
ABSCHNITT 4 – WARTUNG UND FEHLERSUCHE 4-1. Routinemäßige Wartung Y Netz vor Durchführung der Wartungsarbeiten abschalten, Stecker ziehen! 3 Monate Gebrochene oder Unleserliche Aufkleber geknickte erneuern. Schweißleitungen reparieren oder auswechseln. Schweißklemmen reinigen anziehen. 6 Monate Gerät innen ausblasen oder aussaugen. Bei schwerem Einsatz monatlich reinigen. -
Seite 16: Fehlersuche
4-4. Fehlersuche Fehler Abhilfe Kein Schweißausgang; Draht wird nicht Netzanschluß prüfen (siehe Abschnitt 2-9). gefördert. Netzsicherung auswechseln oder Sicherungsautomat zurücksetzen, falls einer von diesen offen ist (sie- he Abschnitt 2-9). Sicherungsautomat CB1 zurücksetzen. Brennerschalter prüfen. Netzschalter überprüfen und, falls notwendig, auswechseln. Kein Schweißausgang;... -
Seite 17: Abschnitt 5 - Eelektrische Schaltpläne
ABSCHNITT 5 – ELEKTRISCHE SCHALTPLÄNE INTEGRA 183 cod.956.142.274 BLACK NERO ROSSO INTEGRA 243 2T – 4T BLACK NERO T.Sw. ROSSO OPTIONAL OPTIONAL OM-188 415 Seite 13... - Seite 18 INTEGRA 323 cod.956.142.109 OM-188 415 Seite 14...
-
Seite 19: Abschnitt 6 - Ersatzteilliste
ABSCHNITT 6 – ERSATZTEILLISTE Ersatzteile Item Ref. Code Qty. Item Ref. Code Qty. 000151187 PV.0.0.18 156012109 UV.0.0.21 116122284 UV.0.0.14 116121100 UV.0.0.15 156087017 156034001 BP.2.0.19 156009067 057014063 UV.0.7 056054064 VS.0.0.13 056054055 QF.5.0.2 116005165 DZ.0.0.25 156002018 QF.0.0.13 150005001 116122285 UV.0.0.16 156011002 116005316 UV.0.0.17 116123001 DU.0.0.6 OM-188 415 Seite 15... -
Seite 20: Haupt-Bausatz
Haupt-Bausatz (183/243) 12 13 Haupt-Bausatz (323) OM-188 415 Seite 16... - Seite 21 Qty. Qty. Item Ref. Code 183 243 Item Ref. Code 183 243 323 156018033 056067188 UV.0.0.9 156009079 000046432 OL.0.0.14 156032064 GF.1.04 056092039 EZ.4.0.5 156009075 GF.1.0.2 000097922 BP.2.0.20 000010191 FU.1.0.6 156008912 FU.1.6.1 000058628 FU.1.0.7 056072052 QF.0.10 656102001 BH.0.0.8 056067157 MQ.0.0.1 116009041 CV.0.0.2 056020029 MM.3.0.2 000058628 FU.1.0.7 057052019 QF.0.18...
- Seite 22 Anmerkungen...
- Seite 23 Gültig ab 1. Januar 2000 Diese Garantiebestimmungen ersetzen alle vorhergehenden MILLER-Garantien und sind die ausschließlich gülti- gen Garantiebestimmungen, ohne daß weitere Garantien ausdrücklich oder implizit enthalten wären. GARANTIEBESTIMMUNGEN – Gemäß den unten festgelegten Die Garantiebestimmungen der MILLER True Blue Garantie Bestimmungen garantiert MILLER Electric Mfg.
-
Seite 24: Besitzerdokument
Anmeldung eines Anspruches bei Verlust fernde Spedition für: oder Beschädigung beim Transport. Zur Unterstützung bei der Anmeldung oder Regelung von Ansprüchen wenden Sie sich an Ihren Händler und/oder die Ver- sandabteilung des Geräteherstellers. GEDRUCKT IN DER V.S. 2000 Miller Electric Mfg. Co. 1/00...
