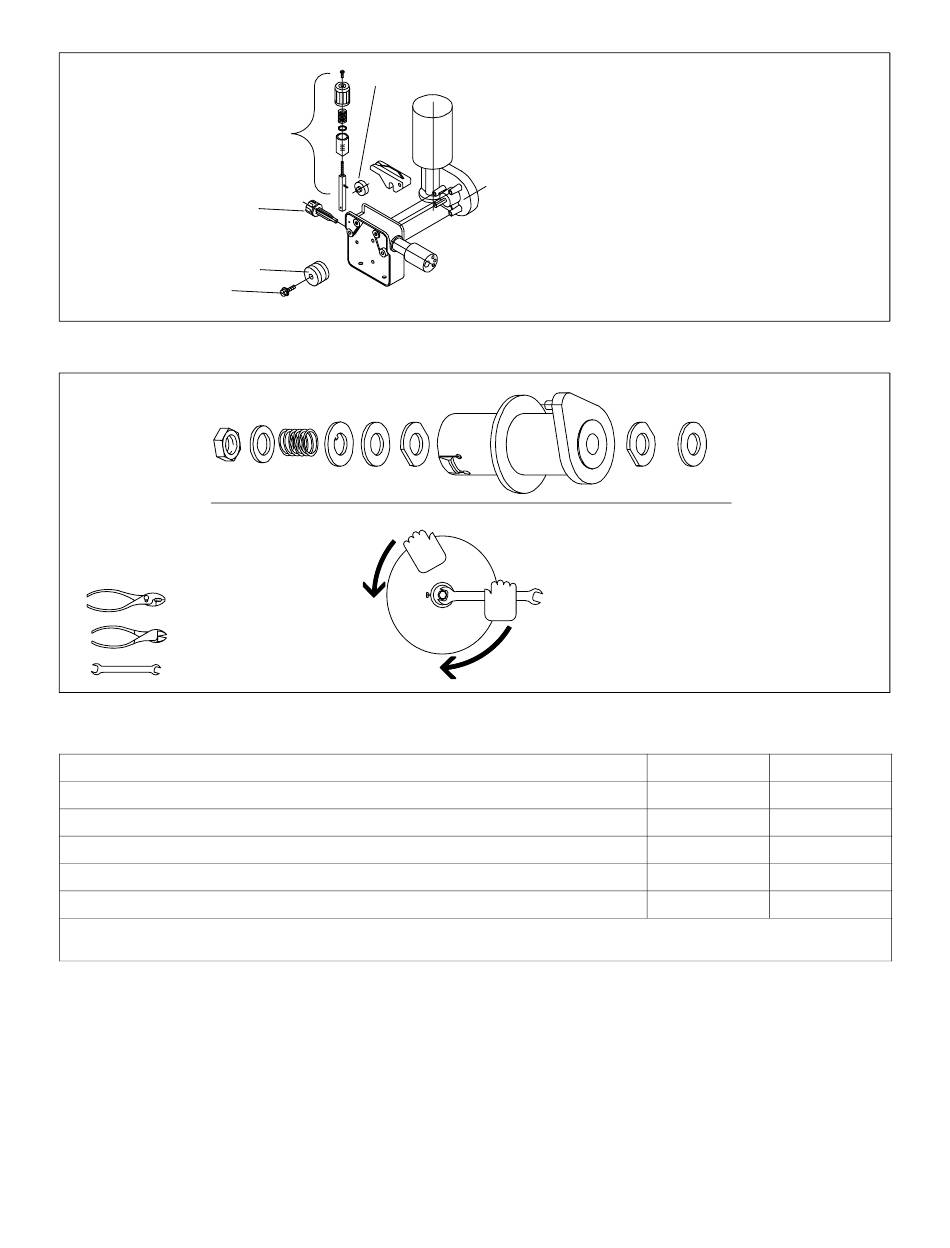

2-5. Vorschubrollen und Einlaufdüse installieren
1

2-6. Drahtspule installieren und Drahtbremse einstellen

Wenn eine geringe Kraft zum Drehen der Spule notwendig ist, wird die Bremse eingestellt.
Benötigtes Werkzeug:
24 mm

2-7. Elektrische Daten

Eingangsspannung (Volt)
Stromaufnahme bei Nennlast (A)
Max. empfohlene Sicherung oder Sicherungsautomat (A)
** Leitungsquerschnitt (mm
** Querschnitt des Erdleiters (mm
** Das mit dem Gerät gelieferte Netzkabel ist für einen Betrieb mit 230 V ausgelegt. Für Kabel mit einer Länge von mehr als 3 Meter, Netzka-
bel mit größeren Leitungsquerschnitt verwenden. Beachten Sie die nationalen und lokalen Vorschriften und Regelungen.
3
5
2
4
2
)
2
)
1 Sicherungsschraube
2 Einlaufdüse
Schraube lockern. Spitze so nahe wie
möglich zu den Vorschubrollen schieben,
ohne diese zu berühren. Schraube
anziehen.
3 Gegendruckrolle
4 Vorschubrolle
Richtige Vorschubrolle für Drahtgröße und
Drahttyp installieren.
5 Drahtanpressdruck-Einrichtung
Mutter einen Klick drehen, um die
Vorschubrolle zu sichern.
201
230
26
26
4
4
OM-188 414 Seite 7
