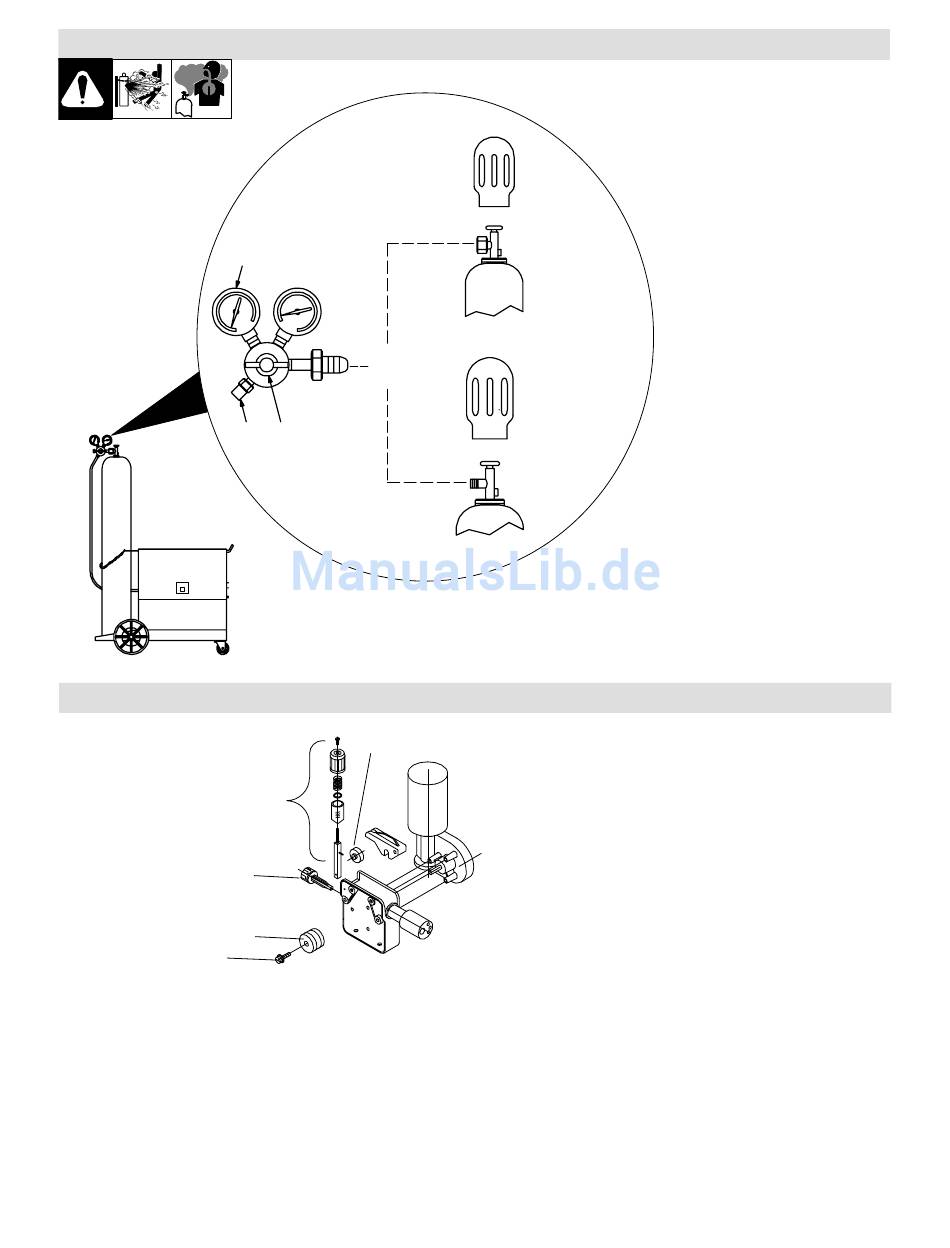

2-4. Gasanschluß
1
2-5. Vorschubrollen und Einlaufdüse installieren
1
ODER
2 3
3
5
2
4
Argon
CO
2
Ref. ST-148 265-B / Ref. ST-149 827-B / Ref. ST-158 697-A
1
2
Schraube lockern. Spitze so nahe wie
möglich zu den Vorschubrollen schieben,
ohne diese zu berühren. Schraube
anziehen.
3
4
Richtige Vorschubrolle für Drahtgröße und
Drahttyp installieren.
5
Mutter einen Klick drehen, um die
Vorschubrolle zu sichern.
Gasflasche am Fahrgestell, an der
Wand oder an einem anderen festen
Gegenstand anketten, so daß die
Flasche nicht umfallen und das
Ventil nicht abbrechen kann.
1 Regler-/Durchflußmanometer
So installieren, daß die Frontfläche
vertikal ist.
2 Gasschlauchanschluß
3 Durchflußregler
Die typische Durchflußgeschwin-
digkeit liegt bei 10 l/Min. Beachten
Sie die empfohlene Durchflußge-
schwindigkeit des Drahtherstellers.
Dieses Durchflußmanometer kann
auf einen Bereich zwischen 2,3 und
11,8 l/Min. eingestellt werden.
Sicherungsschraube
Einlaufdüse
Gegendruckrolle
Vorschubrolle
Drahtanpressdruck-Einrichtung
ST-150 227-C
OM-188 415 Seite 7
