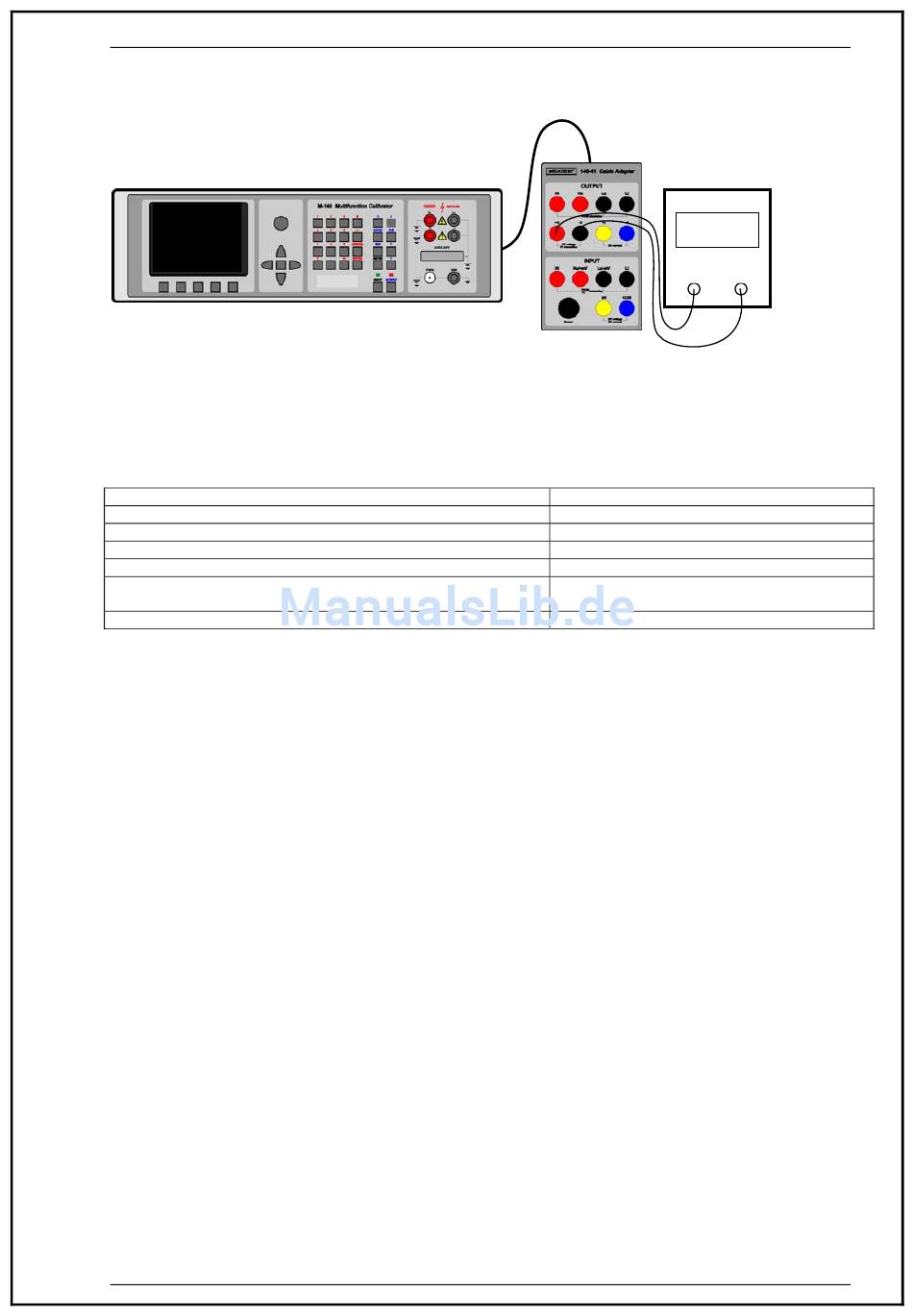

Anschluss über Kabeladapter 140-41
Messung
Mit dem internen Multimeter können elektrische Quellen kalibriert werden. Die Tabelle zeigt den
Adaptertyp, welcher zur Messung benötigt wird:
DC-Spannung bis 12 V
DC-Strom bis 25 mA
Frequenz bis 15 kHz
Temperatur mit T/C
Temperatur mit RTD (Pt- und Ni)
Nicht-elektrische Grössen (Druck, Kraft, Torsion, Drehzahl ...) mit
DMS Brücken
Widerstand bis 2 kΩ
Spannung, Strom und Frequenz
Spannung bis 10 V, Strom bis 20 mA und Frequenz bis 15 kHz können mit der Kabeloption 40
gemessen werden. Das Kabel wird am AUXILIARY angeschlossen. Es muss darauf geachtet werden,
dass die Kalibratorbuchse L (gemeinsam) an die L-Buchse des Prüflings angeschlossen wird. Die
richtige Multimeterfunktion muss gewählt werden. Die Taste INPUT aktiviert die Messung.
Die Multimeter Eingangsbuchsen sind floating. Die maximal erlaubte Spannung gegen GND des
Kalibrators beträgt 15 V s-s. Bei höherer Spannung kann der Multimeter beschädigt werden.
Im Überbereich meldet das Display einen Fehler. Bei Strom- oder Spannungsmessung werden die
Eingangsbuchsen abgeschaltet. Bei der Messung von anderen Signalen bleiben sie eingeschaltet.
Bei Verwendung vom Kabeladapter 140-41 wird das Messsignal an die Buchsen U/I – COM
angeschlossen. Die Buchse COM ist gemeinsam.
Betriebsanleitung 2906
Multifunktions Kalibrator OCM 140
+TC -TC
Opt. 40 oder Opt 140-41
Opt. 40 oder Opt 140-41
Opt. 40 oder Opt 140-41
Opt. 40 oder Opt.140-41
Opt. 60 oder Opt.140-41
Opt.140-41
Opt. 60 oder Opt. 140-41
